概览
优势和特点
- 12位6引脚SOT-23和8引脚MSOP封装
- 微功耗工作：120 μA (3V)
- 双线式(I2C®兼容)串行接口
- 数据回读功能
- 采用2.5V至5.5V电源供电
- 通过设计对所有代码保证单调性
- 省电模式：50nA (3V)
- 基准电压从电源获得
- 上电复位至0V
- 片内轨到轨输出缓冲放大器
- 3种省电功能
产品详情
AD5301/AD5311/AD5321分别是单通道8/10/12位、缓冲电压输出DAC，采用2.5V至5.5V单电源供电，3V时功耗为120μA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式(I2C兼容)串行接口能够以最高400 kHz的时钟速率工作。多个器件可以共用同一总线。
这款DAC的基准电压从电源输入获得，因此它具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在3V时的功耗降至50nA，并提供软件可选输出负载。
在正常工作模式下，这些DAC具有低功耗特性，非常适合便携式电池供电设备。5V时功耗为0.75 mW，3V时功耗为0.36mW，所有省电模式下则降至1µW。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

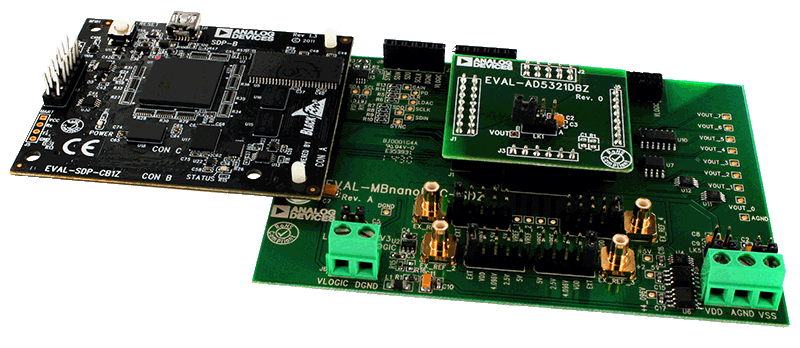

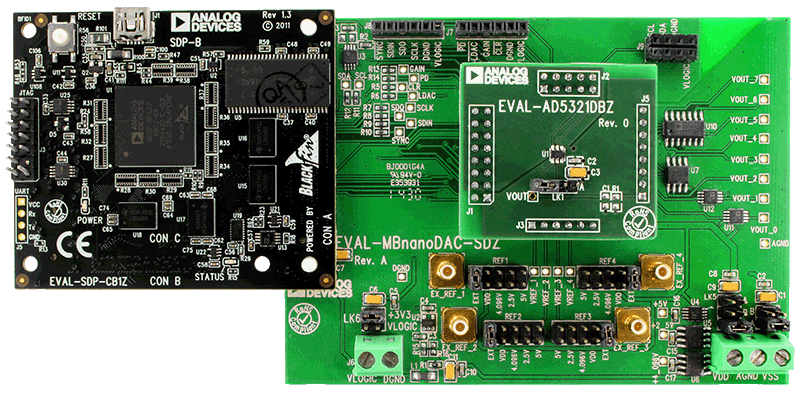

评估套件 (1)
