概览
优势和特点
- INL（最大值为±0.5LSB）和DNL（最大值为±0.5LSB）
- 低漂移2.5 V基准电压源：2 ppm/°C（典型值）
- 小型封装：3 mm × 3 mm、16引脚LFCSP
- 总不可调整误差（TUE）：±0.1% FSR（最大值）
- 失调误差：±1.5 mV（最大值）
- 增益误差：±0.1% FSR（最大值）
- 高驱动能力：20 mA，0.5 V（供电轨）
- 用户可选增益：1或2（GAIN引脚）
- 复位到零电平或中间电平（RSTSEL引脚）
- 1.8 V逻辑兼容
- 带回读或菊花链的50 MHz SPI
- 低毛刺：0.5 nV-s
产品详情
内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5317R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。
AD5317R采用多功能SPI接口，时钟速率最高达50 MHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色- 出色的直流性能总非调整误差：±0.1% FSR（最大值）
- 低漂移片内基准电压源：2.5V；典型温度系数为2 ppm/°C
- 两种封装选项：3 mm × 3 mm 16引脚LFCSP或16引脚TSSOP
- 数字增益和失调电压调整
- 可编程衰减器
- 工业自动化
- 数据采集系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

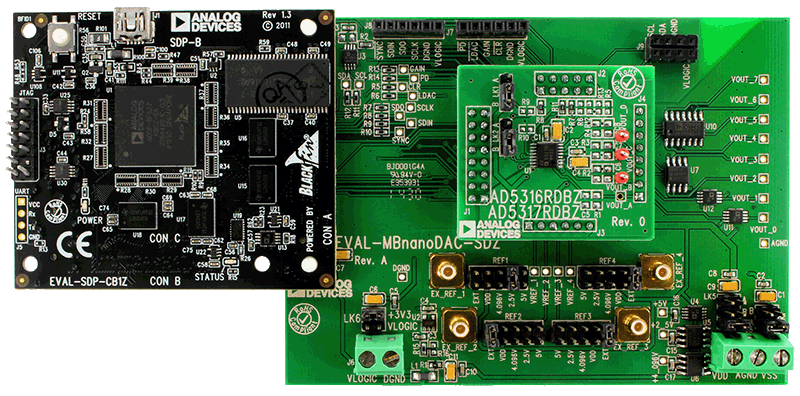

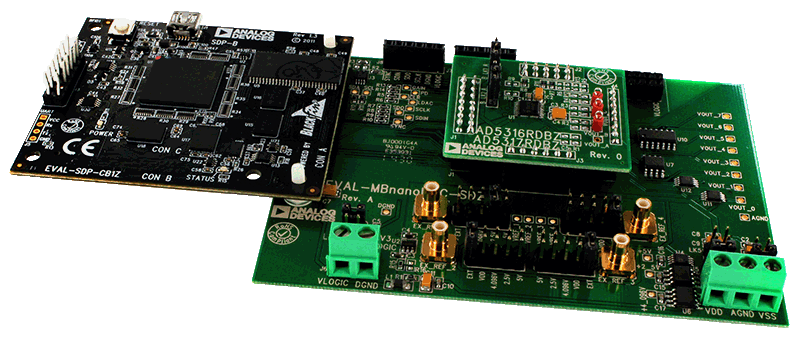

评估套件 (1)
参考资料
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
