概览
优势和特点
- 高相对精度(INL)：
±0.5 LSB（最大值） - 低漂移2.5 V基准电压源：
2 ppm/°C（典型值） - 可选输出范围：
2.5 V或5 V - 总不可调整误差(TUE)：0.06% FSR（最大值）
失调误差：±1.5 mV（最大值）
增益误差：±0.05 % FSR（最大值） - 低毛刺：0.1 nV-sec
- 高驱动能力：20 mA
- 低功耗：1.2 mW (3.3 V)
- 独立逻辑电源：
1.8 V至5.5 V - 宽工作温度范围：-40℃至+105℃
- 稳定的4 kV ESD保护
产品详情
AD5310R/AD5311R属于 nanoDAC™ 系列，分别是低功耗、单通道、10 位缓冲电压输出DAC。该器件内置一个2.5 V、2 ppm/°C内部基准电压源。输出范围可以通过编程设置为0 V至VREF 或 0 V 至 2 ×VREF。采用2.7 V至5.5 V单电源供电，通过设计保证单调性。采用10引脚MSOP封装。AD5310R/AD5311R还内置一个上电复位电路，确保DAC输出上电至零电平并保持该电平，直到执行一次有效的写操作为止。此外器件具有掉电特性，在掉电模式下，器件在5 V时的功耗降至2 μA。
AD5310R/AD5311R采用多功能SPI或I2C 接口，包含一个异步复位引脚和一个 VLOGIC 引脚，可兼容1.8 V。
产品特色
- 高相对精度(INL)。
±0.5 LSB（最大值）。 - 低漂移2.5 V片内基准电压源。
最大温度系数为5 ppm/°C。
应用
- 过程控制
- 数据采集系统
- 数字增益和失调电压调整
- 可编程电压源
- 光学模块
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

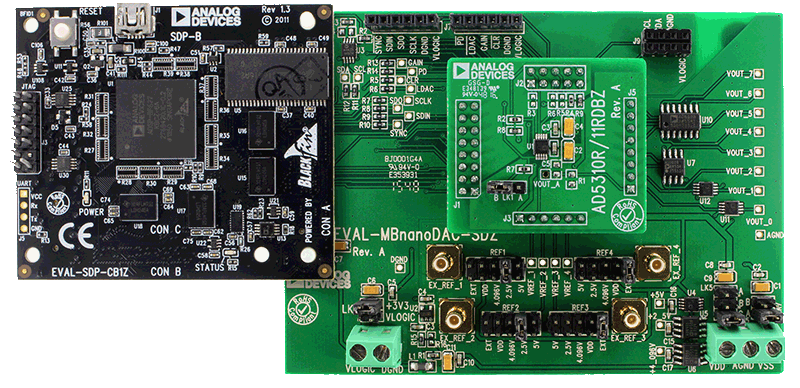

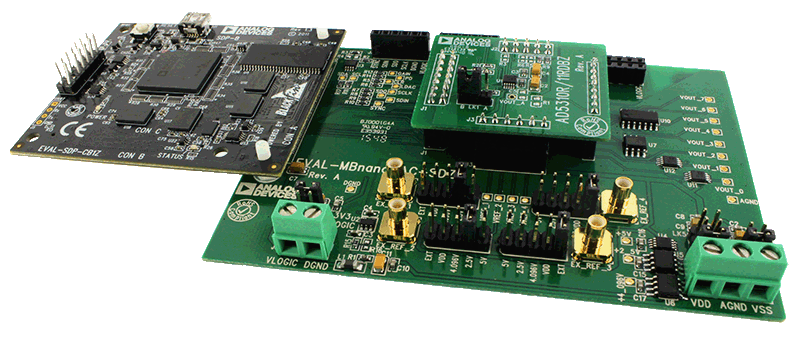

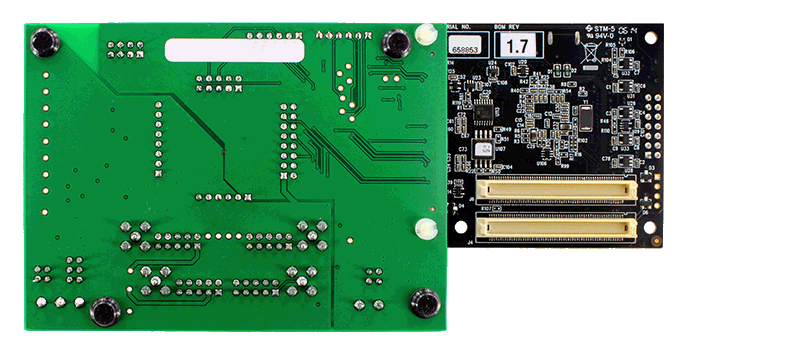

评估套件 (1)
软件代码及系统需求
工具及仿真模型
精密DAC误差预算工具
精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5311RBRMZ | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD5311RBRMZ-RL7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data |
