概览
优势和特点
- 单通道、256/1024位分辨率
- 标称电阻:20 kΩ、50 kΩ和100 kΩ
- 标称电阻容差误差(电阻性能模式):±1%(最大值)
- 20次可编程游标存储器
- 变阻器模式下的温度系数:35 ppm/°C
- 分压器温度系数:5 ppm/°C
- 单电源供电:+9 V至+33 V
- ±9 V至±16.5 V双电源供电
- SPI兼容型串行接口
- 游标设置回读功能
- 上电后采用20-TP存储器数据刷新
- 下载AD5292-EP数据手册(pdf)
- 温度范围: -55°C至+125°C
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12616 DSCC图纸号
产品详情
AD5291和AD5292分别是单通道256/1024位数字电位器,集业界领先的可变电阻性能与非易失性存储器(NVM)于一体,采用紧凑型封装。这些器件能够在宽电压范围内工作,支持±10.5 V至±16.5 V的双电源供电和+21 V至+33 V的单电源供电,同时确保端到端电阻容差误差小于1%,并具有20次可编程(20-TP)存储器。
业界领先的保证低电阻容差误差特性可以简化开环应用,以及精密校准与容差匹配应用。
AD5291和AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前,可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝,并提供20次编程的机会。在20-TP激活期间,一个熔断熔丝指令会将游标位置固定(类似于将环氧树脂涂在机械式调整器上)。
AD5291和AD5292采用紧凑型14引脚TSSOP封装。保证工作温度范围为−40°C至+105°C扩展工业温度范围。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

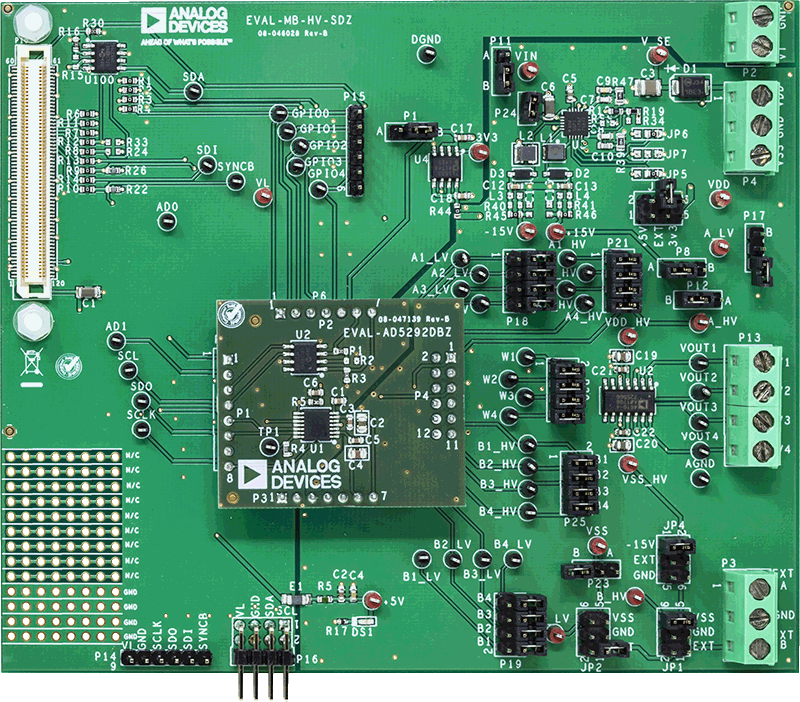

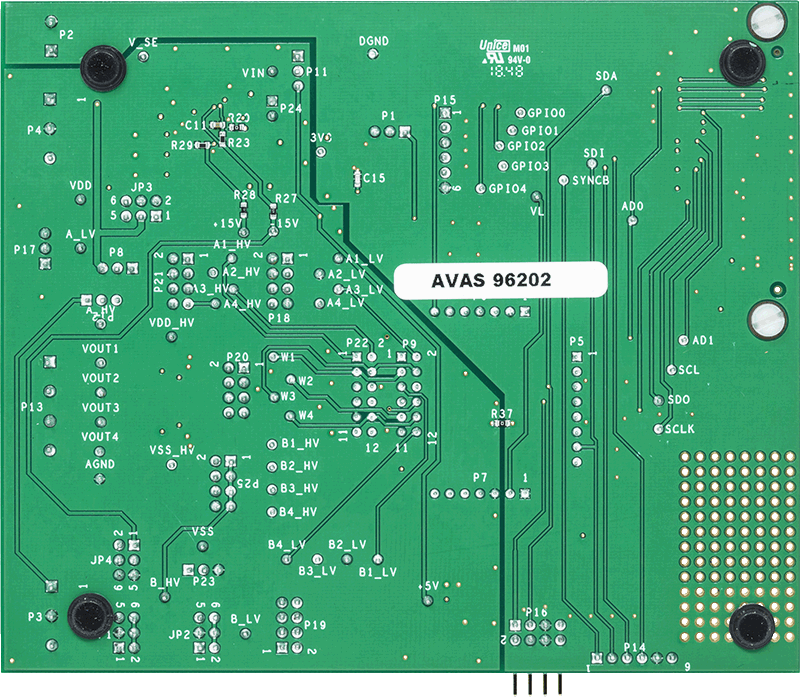

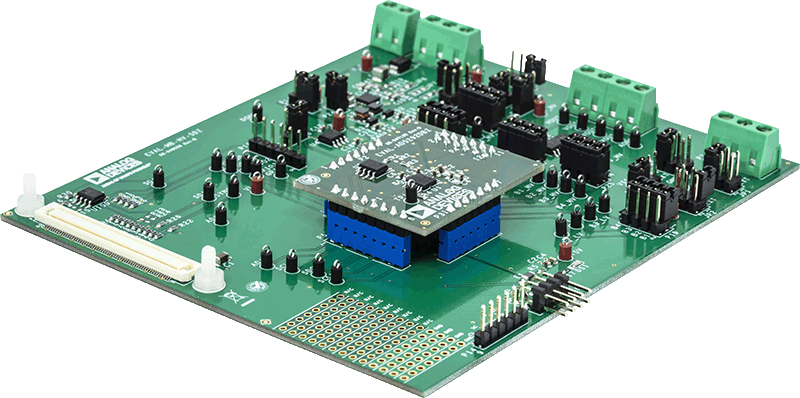

评估套件 (1)
