AD5290

量产

紧凑式 +30 V/±15 V 256 位数字电位器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 256 位
  • 10 kΩ、50 kΩ、100 kΩ
  • +20 V 到 +30 V 单电源供电
  • ±10 V 到 ±15 V 双电源供电
  • 兼容 SPI® 的 3 线串行接口
  • 低温度系数 35 ppm/°C（典型值）

  • THD 0.006%（典型值）
  • 中档预设
  • 紧凑型 MSOP-10 封装
  • 汽车级工作温度范围： −40°C 至 +125°C
  • iCMOS™ 工艺技术


AD5290 是目前市场上少有的高电压、高性能紧凑式数字电位器之一1。此套件可用作可编程电阻器或电阻分压器。AD5290 执行与机械电位器、可变电阻器和微调器相同的电子调整功能，并具有增强的分辨率、固态可靠性和出色的温度稳定性。

通过数字控制而非手动控制，AD5290 可提供灵活的布局，并可实现闭环动态可控性。

AD5290 采用 MSOP-10 封装，并具有 10 kΩ、50 kΩ 和 100 kΩ 选项。所有器件确保可在 –40°C 至 +125°C 的扩展汽车级温度范围内工作。

应用

  • 高电压 DAC
  • 可编程电源
  • 可编程增益和失调电压调整
  • 可编程滤波器和延迟
  • 执行器控制
  • 音频音量控制
  • 机械电位器替代方案

1 RDAC 分段受美国专利号 5,495,245 保护。
AD5290
紧凑式 +30 V/±15 V 256 位数字电位器
AD5290-fbl AD5290 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

评估设计文件 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD5290

AD5290 评估板

立即购买 更多内容

特性和优点

  • 功能齐全的评估板，结合高压数字电位器主板 (EVAL-MB-HV-SDZ)
  • 通过 SDP-B 或 SDP-S 接口进行 PC 控制
  • PC 控制软件

产品详情

本用户指南介绍了功能全面的 EVAL-AD5290DBZ 评估板，用于评估 AD5290 数字电位器。AD5290 是一款单通道、256 位、高压、高性能和紧凑型数字电位器。AD5290 能够在高电压下工作，支持双电源 (±10 V to ±15 V) 和单电源 (20 V to 30 V) 工作。

AD5290 采用通用的三线串行接口，其时钟速率高达 4 MHz，并与标准串行外设接口 (SPI) 兼容。
EVAL-AD5290DBZ 包含来自 USB 的内部电源，并允许使用一个用于逻辑电压电平的外部电源。EVAL-AD5290DBZ 可以在单电源和双电源模式下工作，并集成了一个输出缓冲区。

Analog Devices, Inc. 提供的 AD5290 数据手册中含有 AD5290 的完整规格说明，使用评估板时必须同时参阅此用户指南。
EVAL-AD5290
AD5290 评估板

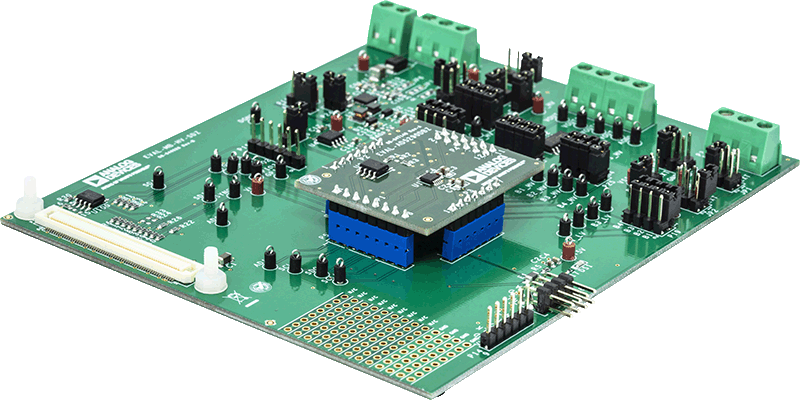

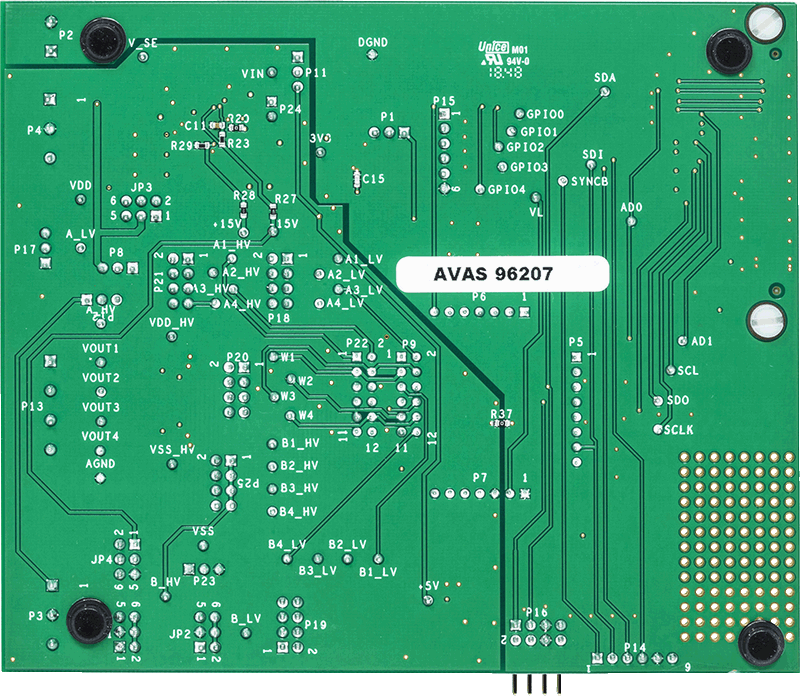

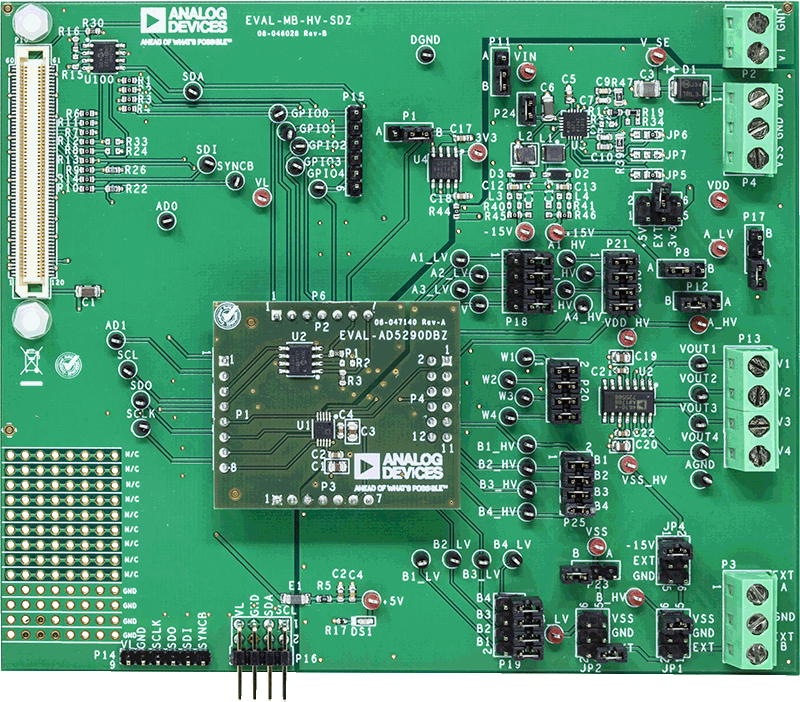

AD5290 Evaluation Board AD5290 Evaluation Board AD5290 Evaluation Board
