AD5280

单/双通道、+15 V/±5 V、256位、I2C兼容型数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • AD5280：单通道
  • AD5282：双通道
  • 256位
  • +10 V至+15 V单电源或±5.5 V双电源供电
  • 固定端接电阻：20 kΩ、50 kΩ、200 kΩ
  • 低温度系数：30 ppm/°C
  • 上电中量程预设1
  • 可编程复位
  • 工作温度：-40℃至+85℃
  • I2C兼容接口

更多细节
show more Icon
AD5280/AD5282分别是单/双通道、256位、数字控制可变电 阻 (VRs)2，可实现与电位计、调整器或可变电阻相同的电子调整功能。在A端与游标或B端与游标之间，各VR提供一个可编程电阻值。A至B固定端接电阻（20 kΩ、50 kΩ或200 kΩ），具有1%的通道间匹配容差。两款器件的标称温度系数均为30 ppm/°C。另外，这些器件可采用最高+15 V或±5 V电源供电。

在系统上电时，游标位默认设置为中量程。上电后，VR游标位可通过一个I2C兼容型双线式串行数据接口进行编程设置。AD5280/ AD5282提供休眠模式编程功能，可以在上电时进行任何预设，从而能够取代高成本的EEPROM解决方案。两款器件均提供附加可编程逻辑输出，因此用户能够驱动其系统中的数字负载、逻辑门、LED驱动器和模拟开关。

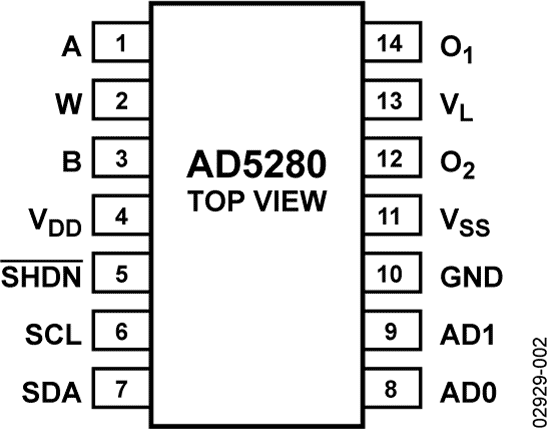

AD5280/AD5282提供薄型表面贴装、14引脚TSSOP和16引脚TSSOP两种封装。所有器件的保证工作温度范围均为−40°C至+85°C扩展工业温度范围。对于三线式SPI兼容接口应用，请参见ADI公司网站 www.analog.com上的AD5260/AD5262 产品信息。

应用
- 多媒体、视频、音频
- 通信
- 机械电位计的替代产品
- 仪器仪表：增益、失调电压调整
- 可编程电压源
- 可编程电流源
- 线路阻抗匹配

1置位关断并在上电期间对器件进行编程，然后复位关断以实现所需的预设电平。
2 数字电位计、VR和RDAC这些术语可以互换使用。
