AD5242

双通道、I2C®兼容、256位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 256位
  • 10 kΩ、100 kΩ、1 MΩ
  • 低温度系数:30 ppm/°C
  • 内部上电预设为中间电平
  • 采用2.7 V至5.5 V单电源供电或±2.7 V双电源供电(交流或双极性工作模式)
  • 具有回读功能的I2C兼容接口
  • 额外可编程逻辑输出
  • 自容式关断特性
  • 扩展温度范围:−40°C至+105°C
  • 请查阅数据手册,了解更多内容
更多细节
show more Icon

AD5241/AD52421 提供一款单/双通道、256位、数字控制可变电阻(VR)器件。可实现与电位计、调整器或可变电阻相同的电子调整功能。在A端与游标或B端与游标之间,各VR提供一个完全可编程电阻值。对于AD5242,A至B固定端接电阻(10 kΩ、100 kΩ或1 MΩ),具有1%的通道间匹配容差。两款器件的标称温度系数均为30 ppm/°C。

在系统上电时,游标位默认设置为中量程。上电后,VR游标位可通过一个I2C兼容型双线式串行数据接口进行编程设置。两款器件均提供两个额外的可编程逻辑输出,因此用户能够驱动其系统中的数字负载、逻辑门、LED驱动器和模拟开关。

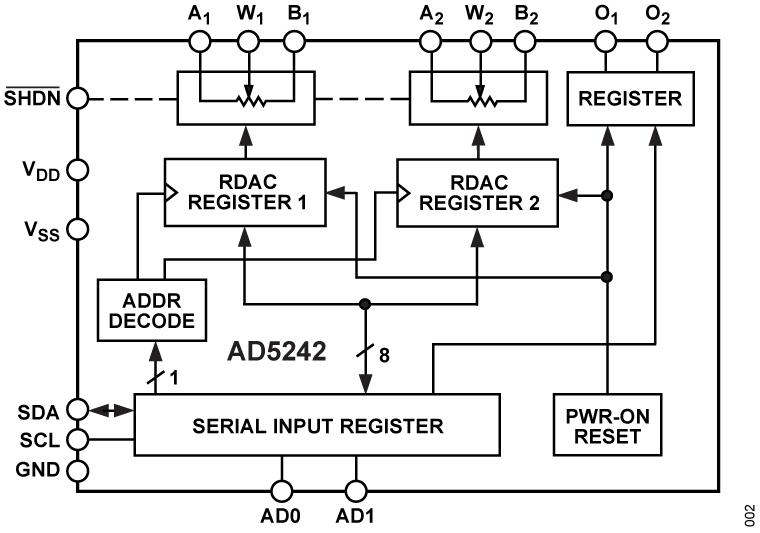

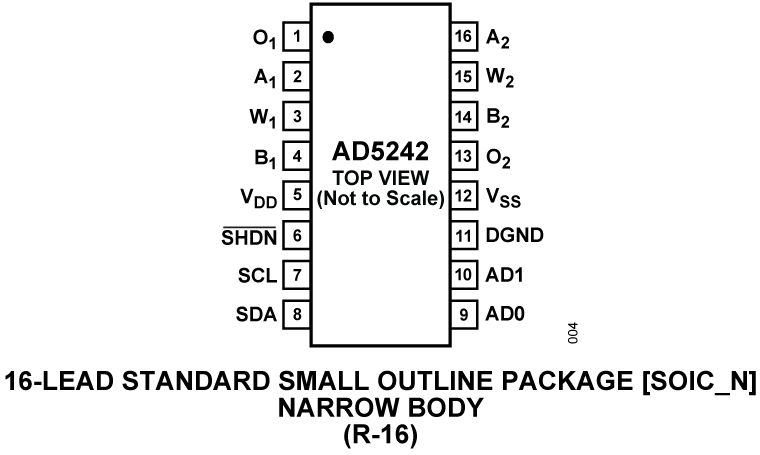

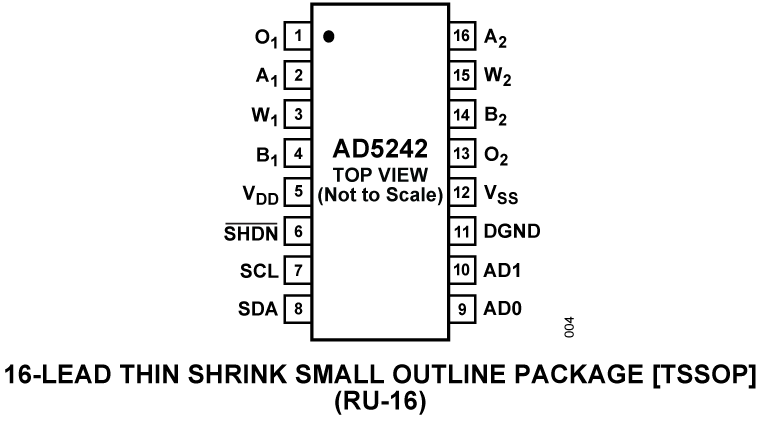

AD5241/AD5242提供表贴、14引脚SOIC和16引脚SOIC封装,对于超紧凑解决方案,提供14引脚TSSOP和16引脚TSSOP封装。所有器件的保证工作温度范围均为-40°C至+105°C扩展温度范围。

应用

  • 多媒体、视频、音频
  • 通信
  • 机械电位计的替代产品
  • 仪器仪表:增益、失调电压调整
  • 可编程电压至电流转换
  • 线路阻抗匹配

1 专利第5,495,245号适用。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5242BRUZ10
  • HTML
  • HTML
AD5242BRUZ10-RL7
  • HTML
  • HTML
AD5242BRUZ100
  • HTML
  • HTML
AD5242BRUZ100-RL7
  • HTML
  • HTML
AD5242BRUZ1M
  • HTML
  • HTML
AD5242BRUZ1M-REEL7
  • HTML
  • HTML
AD5242BRZ10
  • HTML
  • HTML
AD5242BRZ10-REEL7
  • HTML
  • HTML
AD5242BRZ100
  • HTML
  • HTML
AD5242BRZ100-REEL7
  • HTML
  • HTML
AD5242BRZ1M
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5242BRUZ10

量产

AD5242BRUZ10-RL7

量产

AD5242BRUZ100

量产

AD5242BRUZ100-RL7

量产

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5242BRUZ10

量产

AD5242BRUZ10-RL7

量产

AD5242BRUZ100

量产

AD5242BRUZ100-RL7

量产

AD5242BRUZ1M

量产

AD5242BRUZ1M-REEL7

量产

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

3月 25, 2021

- 21_0080

Amkor Philippines as an Alternate Site for SOICN

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

2月 6, 2014

- 13_0234

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L SOICN Packages

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

10月 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5242BRUZ10

量产

AD5242BRUZ10-RL7

量产

AD5242BRUZ100

量产

AD5242BRUZ100-RL7

量产

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5242BRUZ10

量产

AD5242BRUZ10-RL7

量产

AD5242BRUZ100

量产

AD5242BRUZ100-RL7

量产

AD5242BRUZ1M

量产

AD5242BRUZ1M-REEL7

量产

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

3月 25, 2021

- 21_0080

arrow down

Amkor Philippines as an Alternate Site for SOICN

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

2月 6, 2014

- 13_0234

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L SOICN Packages

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

10月 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

AD5242BRZ10

量产

AD5242BRZ10-REEL7

量产

AD5242BRZ100

量产

AD5242BRZ100-REEL7

量产

AD5242BRZ1M

量产

评估

评估套件 1

reference details image

EVAL-AD5242

AD5242 评估板

zoom

EVAL-AD5242

AD5242 评估板

AD5242 评估板

特性和优点

  • 可配合低压digiPOT母板(EVAL-MB-LV-SDZ)使用的全功能评估板
  • 多个测试电路
  • 多个交流/直流输入信号
  • 通过单独购买的系统演示平台(SDP-B或SDP-S)进行PC控制
  • PC控制软件

产品详情

AD5242支持2.7 V至5.5 V单电源供电,适合需要出色的低温度系数性能的电池供电应用及许多其它应用。


此外,AD5242采用多功能I2C兼容串行接口,可在快速模式下工作,速率最高可达400 kHz。该接口可用于回读游标寄存器和EEPROM内容。


EVAL-AD5242DBZ子板和EVAL-MB-LV-SDZ母板可在单电源模式下工作,从USB内部电源供电。


可在AD5242数据手册中找到AD5242的完整技术规格。
