AD5235

非易失性存储器、双通道1024位数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 双通道、1024位分辨率
  • 标称电阻：25 kΩ、250 kΩ
  • 标称电阻容差误差：±8%（最大值）
  • 低温度系数：35 ppm/°C
  • 2.7 V至5 V单电源或±2.5 V双电源
  • SPI兼容型串行接口
  • 非易失性存储器存储游标设置
  • 加电刷新EEMEM设置
  • 存储器写保护
  • 电阻容差储存于EEMEM中
  • 26字节额外非易失性存储器，用于存储用户定义信息
  • 1M编程周期
  • 典型数据保留期：100年
  • 下载AD5235-EP数据手册 (pdf)
  • 温度范围：
    -40℃至+125°C
  • 受控制造基线
  • 一个装配/测试厂
  • 一个制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/11605 DSCC图纸号
更多细节
show more Icon

AD5235是一款双通道非易失性存储器1、数控电位计2，拥有1024阶跃分辨率，保证最大低电阻容差误差为±8%。该器件可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和出色的低温度系数性能。通过SPI®-兼容串行接口，AD5235具有灵活的编程能力，支持多达16种工作模式和调节模式，其中包括暂存编程、存储器存储和恢复、递增/递减、±6 dB/阶跃对数抽头调整和游标设置回读，同时提供额外的EEMEM1 ，用于存储用户定义信息，如其他元件的存储器数据、查找表、系统标识信息等。

在暂存编程模式下，可以直接将具体设置编程至RDAC2 寄存器，使其设置W端与A端以及W端与B端之间的电阻。该设置信息可以存储于EEMEM之中，系统加电时会自动恢复至RDAC寄存器。

EEMEM内容可以动态恢复，也可通过外部PR/选通恢复；EEMEM中的内容由一个WP/函数加以保护。为了简化编程，可以利用独立或同步线性步进递增或递减命令来上下移动RDAC游标，一次一步。对于游标设置中的对数±6 dB变化，可以利用左/右位移命令来倍增或减半RDAC游标设置。

AD5235模式化电阻容差存储于EEMEM之中。因此，在回读模式下，主机处理器可得知实际端到端电阻。主机可以通过软件程序执行适当的电阻步进，这样可以简化开环应用以及精密校准和容差匹配应用。

AD5235采用薄型16引脚TSSOP封装。保证工作温度范围为−40°C至+85°C扩展工业温度范围。

1 术语“非易失性存储器”和EEMEM可互换使用。
2数字电位计和RDAC这些术语可以互换使用。

应用

  • DWDM激光二极管驱动器，光学监控系统
  • 机械电位计的替代产品
  • 仪器仪表：增益、失调电压调整
  • 可编程电压至电流转换
  • 可编程滤波器、延迟、时间常数
  • 可编程电源
  • 低分辨率DAC的替代产品
  • 传感器校准

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5235

文档

21
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

4

PDF Vector

pdf

更新 09/22/2015
英文

AD5235: Nonvolatile Memory, Dual 1024-Position Digital Potentiometer Data Sheet (Rev.F)

打开PDF文件

redirect
568 kB
download

下载 PDF

PDF Vector

pdf

更新 09/28/2011
日文

AD5235: 不揮発性メモリ、デュアル、1024ポジション、デジタル・ポテンショメータ (Rev.E)

打开PDF文件

redirect
0
download

下载 PDF

PDF Vector

PDF

更新 09/22/2015
英文

AD5235-EP: Enhanced Product Data Sheet (Rev.B)

打开PDF文件

redirect
527.53 K
download

下载 PDF

PDF Vector

PDF

更新 09/22/2015
英文

AD5235-DSCC: Military Data Sheet (Rev.A)

打开PDF文件

redirect
download

下载 PDF

应用笔记

14

PDF Vector

pdf

更新 01/01/2000
英文
AN-627: AD5235 Evaluation Kit User Manual (Rev.0) redirect icon

367 kB

download

下载 PDF

PDF Vector

pdf

更新 12/19/2014
中文
采用基于非易失性存储器的数字电位器的多功能可编程放大器 (Rev.AN-579) redirect icon

0

download

下载 PDF

PDF Vector

pdf

更新 08/18/2003
英文
AN-579: Versatile Programmable Amplifiers Using Digital Potentiometers with Nonvolatile Memory (Rev.0) redirect icon

90 kB

download

下载 PDF

PDF Vector

pdf

更新 03/04/2010
日文
AN-579: 不揮発性メモリ付きのデジタル・ポテンショメータを使用した多機能プログラマブル・アンプ (Rev.0) redirect icon

432 kB

download

下载 PDF

PDF Vector

pdf

更新 10/02/2002
英文
AN-582: Resolution Enhancements of Digital Potentiometers with Multiple Devices (Rev.A) redirect icon

135 kB

download

下载 PDF

PDF Vector

PDF

更新 10/02/2002
中文
AN-582: 采用多个器件增强数字电位计分辨率 (Rev.A) redirect icon

228 kB

download

下载 PDF

PDF Vector

pdf

更新 10/02/2002
日文
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上 redirect icon

325 kB

download

下载 PDF

PDF Vector

pdf

更新 10/02/2002
英文
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev.0) redirect icon

52 kB

download

下载 PDF

PDF Vector

pdf

更新 12/16/2003
英文
AN-686: Implementing an I2C® Reset (Rev.0) redirect icon

44 kB

download

下载 PDF

PDF Vector

pdf

更新 06/23/2010
中文
AN-686: 实现I²C®复位 (Rev.0) redirect icon

263 kB

download

下载 PDF

PDF Vector

pdf

更新 12/16/2003
日文
AN-686: I2C®リセットの追加 (Rev.0) redirect icon

288 kB

download

下载 PDF

PDF Vector

HTML

更新 08/18/2020
英文
AN-1291: Digital Potentiometers: Frequently Asked Questions redirect icon

PDF Vector

HTML

更新 08/18/2020
中文
AN-1291: 数字电位计：常见问题解答 redirect icon

PDF Vector

HTML

更新 08/18/2020
日文
AN-1291: デジタル・ポテンショメータの FAQ redirect icon

用户手册

3

PDF Vector

pdf

更新 03/31/2011
英文
UG-258: Evaluation Board for the AD5235 Digital Potentiometer redirect icon

629 kB

download

下载 PDF

PDF Vector

PDF

更新 03/31/2011
中文
UG-258：用于AD5235数字电位计的评估板 redirect icon

629.22 K

download

下载 PDF

PDF Vector

pdf

更新 03/31/2011
日文
UG-258: デジタル・ポテンショメータ AD5235 の評価用ボード redirect icon

629 kB

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 11
show more Icon

数据手册 3

AD5235: Nonvolatile Memory, Dual 1024-Position Digital Potentiometer Data Sheet (Rev.F)
AD5235-EP: Enhanced Product Data Sheet (Rev.B)
AD5235-DSCC: Military Data Sheet (Rev.A)

用户手册 1

UG-258：用于AD5235数字电位计的评估板

应用笔记 7

采用基于非易失性存储器的数字电位器的多功能可编程放大器 (Rev.AN-579)
AN-582: 采用多个器件增强数字电位计分辨率 (Rev.A)
AN-686: 实现I²C®复位 (Rev.0)
AN-1291: 数字电位计：常见问题解答
AN-627: AD5235 Evaluation Kit User Manual (Rev.0)
AN-579: Versatile Programmable Amplifiers Using Digital Potentiometers with Nonvolatile Memory (Rev.0)
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev.0)

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD5235BRUZ25 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ25-EP-R7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ25-RL7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ250 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ250-R7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2012

- 12_0027

AD5235 and ADN2850 Metal Edit Resulting in Datasheet Specification Changes

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN12_0027_Form

external-icon

xls

Material_Report

Download

6月 22, 2011

- 10_0302

AD5235 and ADN2850 Redesign and Fab Process Change

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN10_0302_Form

external-icon

xls

Material_Report

Download

pdf

Qual PCN AD5235

external-icon

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

1月 16, 2012

- 11_0244

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN11_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 3, 2012

- 12_0027

arrow down

AD5235 and ADN2850 Metal Edit Resulting in Datasheet Specification Changes

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN12_0027_Form

external-icon

xls

Material_Report

Download
6月 22, 2011

- 10_0302

arrow down

AD5235 and ADN2850 Redesign and Fab Process Change

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN10_0302_Form

external-icon

xls

Material_Report

Download

pdf

Qual PCN AD5235

external-icon
2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5235BRUZ25

量产

AD5235BRUZ25-RL7

量产

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon
1月 16, 2012

- 11_0244

arrow down

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

AD5235BRUZ250

量产

AD5235BRUZ250-R7

量产

pdf

PCN11_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

评估套件 1

reference details image

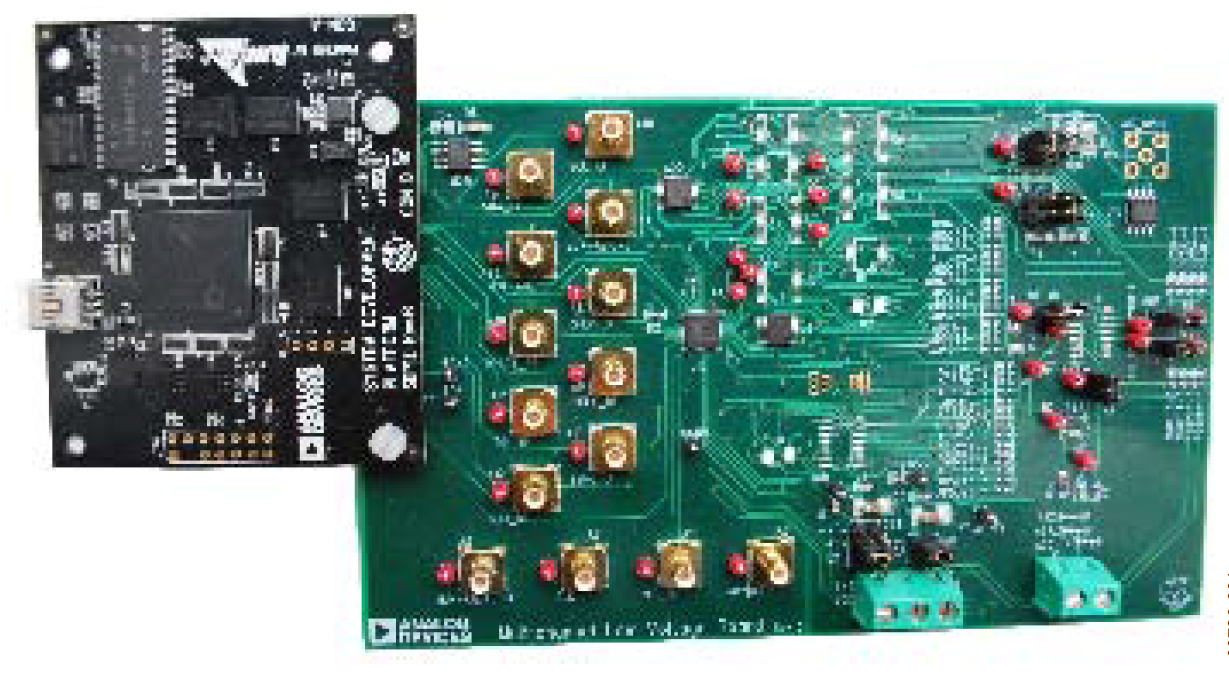

EVAL-AD5235

AD5235 评估板

zoom

EVAL-AD5235

AD5235 评估板

download icon

下载

 print icon

打印
EVAL-AD5235
AD5235 评估板

特性和优点

  • AD5235的全功能评估板
  • 多个测试电路
  • 各种交流/直流输入信号
  • 通过单独购买的系统演示平台(SDP)进行PC控制
  • PC控制软件
  • 在EEMEM中存储26个额外的字节，用于用户定义信息
  • 电阻容差误差存储在EEMEM中

立即购买 更多内容

产品详情

AD5235具有多功能的编程能力，支持多种工作模式，包括对RDAC和EEMEM寄存器进行读/写访问、电阻递增/递减、±6 dB电阻量程变化和游标设置回读，同时提供额外的EEMEM，用于存储用户定义信息，如其他元件的存储器数据或查找表。


AD5235支持±2.25 V至±2.75 V双电源和2.7 V至5.5 V单电源供电，适合电池供电应用及许多其它应用。此外，AD5235采用多功能SPI兼容串行接口，工作速率高达50 MHz。


EVAL-AD5235SDZ可在单电源和双电源模式下工作，从USB内部电源供电。


可在AD5235数据手册中找到AD5235部件的完整技术规格。

资料

pdf icon

PDF

UG-258：用于AD5235数字电位计的评估板 Download

629.22 K

pdf icon

URL

Digital Potentiometer GitHub Linux Driver Source Code reference design link

更多 Arrow image

软件

pdf icon

ZIP

AD5235 Evaluation Software Download

398.57 M

评估套件1

evaluation kit item images

EVAL-AD5235

AD5235 评估板
