AD5233: Nonvolatile Memory, Quad 64-Position Potentiometers Data Sheet (Rev. B)3/1/2002PDF1082 kB
概览
优势和特点
- 非易失性存储器预设值保存游标设置
- 4通道独立可编程
- 64位分辨率
- 上电时利用EEMEM设置刷新
- EEMEM恢复时间：140 µs（典型值）
- 完全单调性工作
- 端接电阻：10 kΩ、50 kΩ、100 kΩ
- 欲了解更多信息，请参考数据手册
产品详情
AD5233是一款采用非易失性存储器*的四通道数字控制电位计**，提供64阶分辨率。它可实现与机械电位计相同的电子调整功能，而且具有增强的分辨率、固态可靠性和遥控能力。该器件功能丰富，可通过一个串行外设接口(SPI)进行编程，具有16种工作与调整模式，包括便笺式编程、存储器存储与恢复、递增/递减、±6 dB/步对数阶梯式调整、游标设置回读，并额外提供EEMEM用于存储用户自定义信息，如其它器件的存储器数据、查找表或系统识别信息等。在便笺式编程模式下，可以将特定设置直接写入RDAC寄存器，以设置端子W–A与端子W–B之间的电阻。此设置可以存储在EEMEM中，并在系统上电时自动传输至RDAC寄存器。
EEMEM内容可以动态恢复，或者通过外部PR 选通脉冲予以恢复；WP功能则可保护EEMEM内容。为简化编程，可以使用独立或同时递增、递减命令上下移动RDAC游标，一次一步。若要使游标设置发生对数±6 dB步进变化，可以使用位左移或位右移命令使RDAC游标设置加倍或减半。
AD5233采用24引脚小型TSSOP封装，保证工作温度范围为−40°C至+85°C工业温度范围。
应用
* 非易失性存储器和EEMEM这些术语可以互换使用。
** 数字电位计和RDAC这些术语可以互换使用。
数据手册, Rev. B, 5/08
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

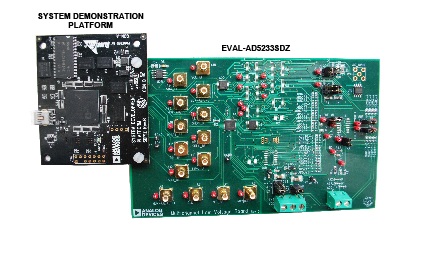

评估套件 (1)
参考资料
-
AN-1291: 数字电位计：常见问题解答8/18/2020
-
AN-686: 实现I²C®复位 (Rev. 0)6/23/2010PDF263 kB
-
AN-582: 采用多个器件增强数字电位计分辨率 (Rev. A)10/2/2002PDF228 kB
-
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev. 0)10/2/2002PDF52 kB
-
UG-350：用于AD5233数字电位计的评估板12/15/2011PDF0
-
为您的应用选择合适的数字电位计3/25/2011PDF1313 kB
-
全面理解和高效应用数字电位计4/10/2017
-
