概览
优势和特点
- 128位
- 电位计的替代产品
- 10 kΩ、50 kΩ、100 kΩ、1 MΩ
- 极低功耗：40 µA（最大值）
- 增量/减量计数控制
- +3 V至+5 V单电源或±2.7 V双电源供电
- 内部上电中量程预设
产品详情
AD5222是一款双通道、128位、数字控制可变电阻(VR)，可实现与电位计、调整器或可变电阻相同的电子调整功能。A至B固定端接电阻（10 kΩ、50 kΩ、100 kΩ或1 MΩ）的通道间匹配容差为1%，标称温度系数为-300 ppm/°C。该产品针对便携式仪表及测试设备的“按钮”应用进行了优化。

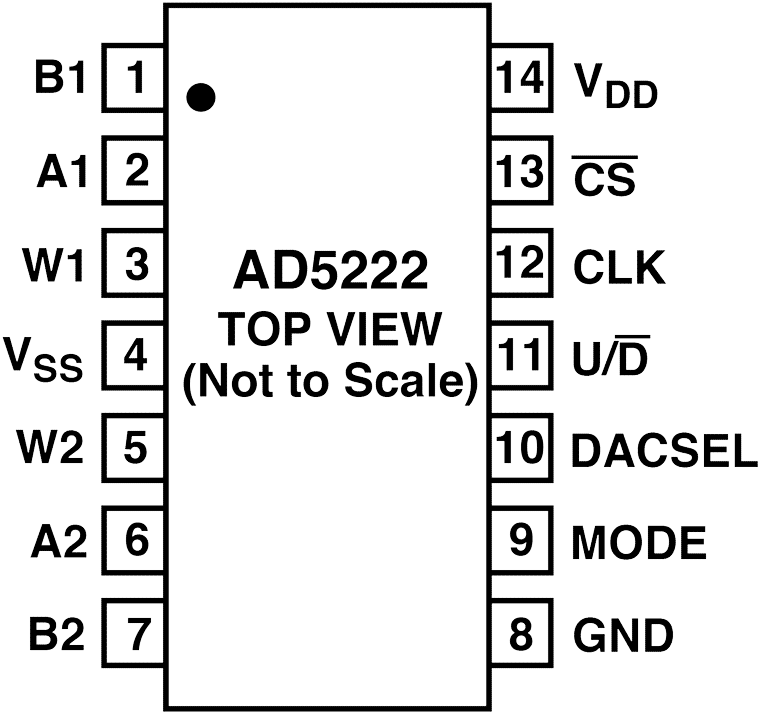

可变电阻位由芯片选择CS、计数CLK和U/D方向控制输入设置。MODE（模式）控制确定两个VR是同时递增还是独立递增。当MODE为逻辑0时，两个游标均向上或向下递增，而游标之间的相对设置不发生改变。如果任一游标到达电阻阵列的末端，就会保持游标之间的相对比值。在独立模式下（逻辑1），只有DACSEL引脚所确定的VR会发生改变。在前面板接口设计中，利用这一简单的“按钮”控制接口可省去微控制器。
AD5222采用表面贴装(SO-14)封装。对于超紧凑解决方案，所选型号提供薄型TSSOP-14封装。所有器件的保证工作温度范围均为-40°C至+85°C扩展工业温度范围。对于三线式、SPI兼容型接口应用，请参见AD5203/AD5206/AD7376/AD8400/AD8402/AD8403产品。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

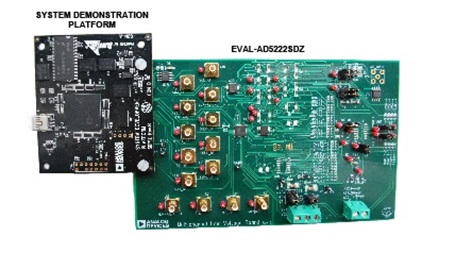

评估套件 (1)
参考资料
-
AN-686: 实现I²C®复位 (Rev. 0)6/23/2010
-
AN-582: 采用多个器件增强数字电位计分辨率 (Rev. A)10/2/2002
-
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev. 0)10/2/2002
-
为您的应用选择合适的数字电位计3/25/2011
-
全面理解和高效应用数字电位计4/10/2017
-
Digital Potentiometers - Where and How to Use10/3/2014
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD5222BRUZ10 | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| AD5222BRUZ10-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| AD5222BRZ10 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
| AD5222BRZ10-REEL7 | 材料声明 | 质量和可靠性 | 14-Lead SOIC | |
