概览
优势和特点
- 256位
- 多路独立可编程通道
AD5204—4通道
AD5206—6通道 - 电位计的替代产品
- 端接电阻：10 kΩ、50 kΩ、100 kΩ
- 三线式SPI兼容型串行数据输入
- 采用+2.7 V至+5.5 V单电源或±2.7 V双电源供电
- 上电预设为中间电平
产品详情

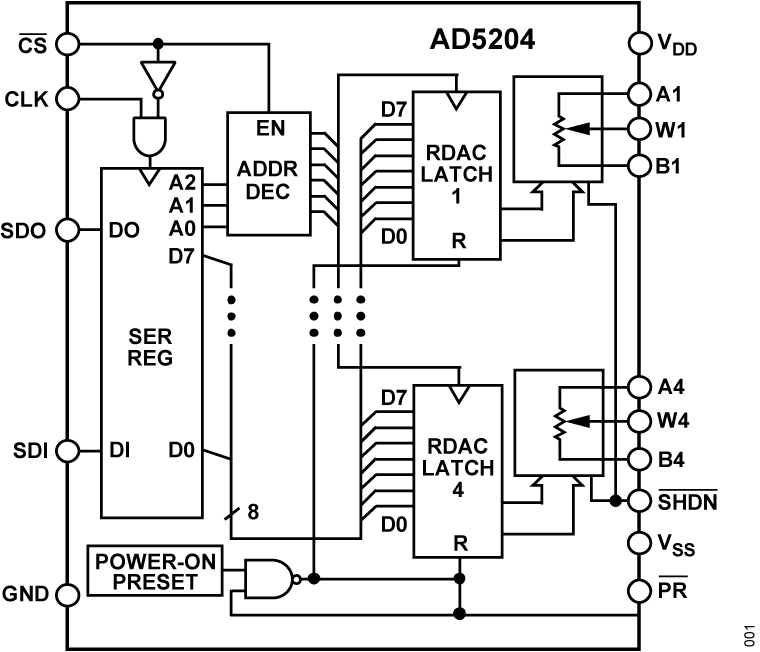

AD5204是一款四通道、256位、数字控制可变电阻(VR)器件，可实现与电位计或可变电阻相同的电子调整功能。该器件的各通道均内置一个带游标触点的固定电阻，该游标触点在载入SPI兼容串行输入寄存器的数字码所确定的点位分接该固定电阻值。游标与固定电阻任一端点之间的电阻值，随传输至VR锁存器中的数字码呈线性变化。在A端子与游标或B端子与游标之间，可变电阻提供一个完全可编程电阻值。A端至B端电阻是固定值（10 kΩ、50 kΩ或100 kΩ），其标称温度系数为700 ppm/°C。每个VR均有各自的VR锁存器，用来保存其编程电阻值。这些VR锁存器由一个内部串行转并行移位寄存器更新，该移位寄存器从一个标准三线式串行输入数字接口加载数据。由11个数据位构成的数据字传输至串行输入寄存器。当CS选通返回至逻辑高电平时，前3位经解码后可确定哪个VR锁存加载了最后8位数据字。利用串行寄存器相对端的串行数据输出引脚（仅AD5204），就可以简单的菊花链形式将多个VR连接，而无需额外的外部解码逻辑。可选复位(PR) 引脚可将0x80载入VR锁存器，从而强制AD5204的所有游标处于中量程位置。

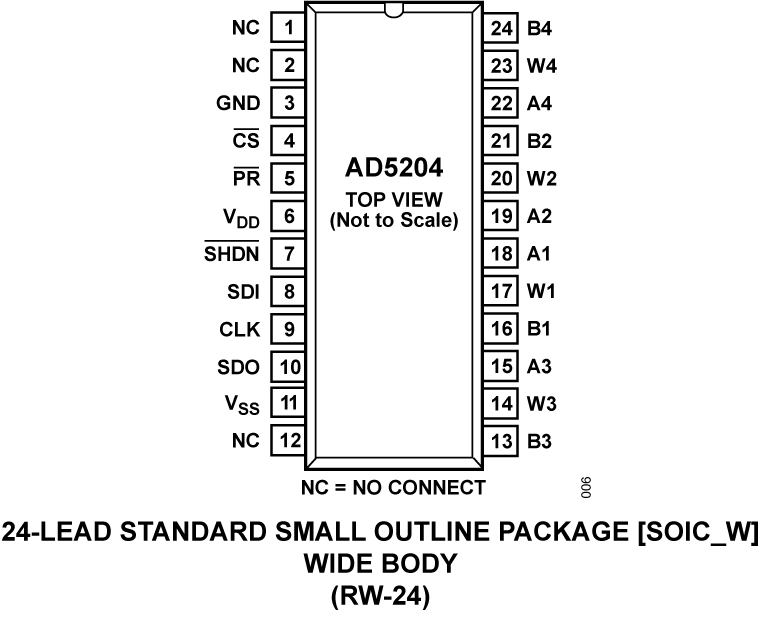

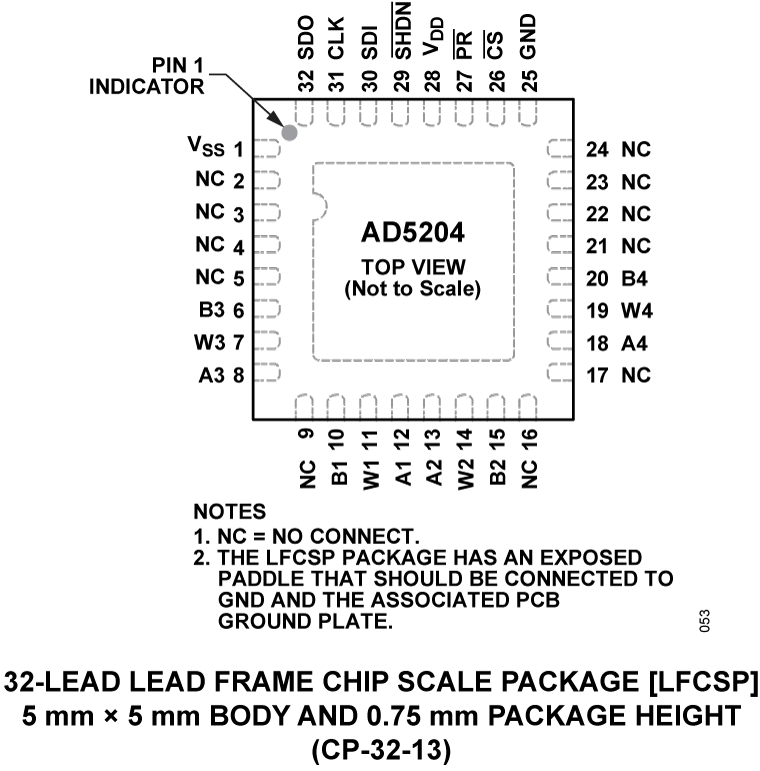

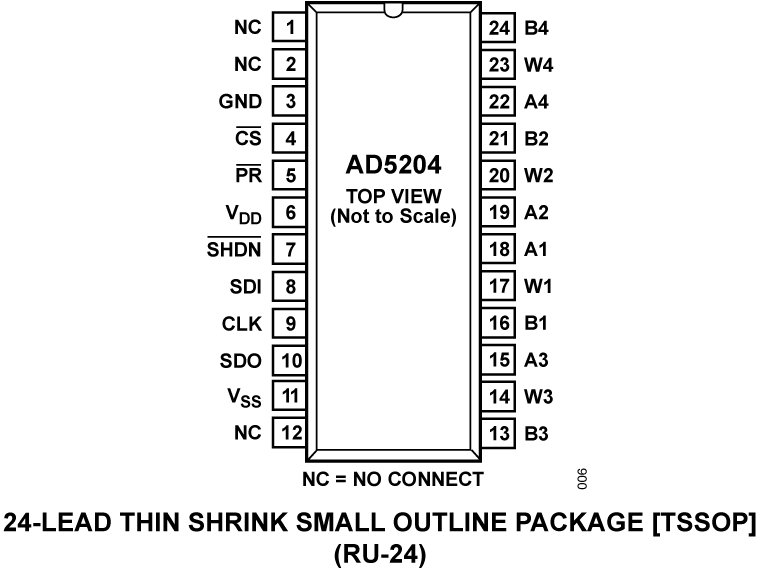

AD5204提供24引脚表面贴装SOIC、TSSOP、PDIP和32引脚、5 mm × 5 mm LFCSP四种封装。所有器件的保证工作温度范围均为−40°C至+85°C扩展工业温度范围。有关单通道、双通道和四通道器件的更多信息，请参见AD8400/AD8402/AD8403数据手册。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
