AD5171

量产

64位OTP数字电位计

产品模型: 6

Viewing:

概述

64 位
一次可编程(OTP)、一劳永逸的电阻设置，EEMEM的低成本替代方案
OTP激活之前可进行无限次调整
端到端电阻：5 kΩ、10 kΩ、50 kΩ、100 kΩ

低温度系数： 5 ppm/°C （电位计模式）
低温度系数：35 ppm/°C（变阻器模式）
紧凑型标准8引脚SOT-23封装
欲了解更多信息，请参考数据手册

AD5171是一款64位、一次可编程(OTP)数字电位计² ，它采用熔断丝技术，可实现电阻设置记忆功能。对于不需要通过重新编程来设置数字电位计新电阻值的用户，OTP比EEMEM方法更具成本效益。该器件可实现与大多数机械式调整器和可变电阻相同的电子调整功能。AD5171通过一个双线式I2C®兼容型数字控制接口进行编程。永久设置电阻值之前，可进行无限次调整。在OTP激活期间，确定最终值后就会发送一个永久熔断熔丝指令，将游标位置固定在指定设置（类似于将环氧树脂涂在机械式调整器上）。

实现此永久设置后，该值在正常工作条件下不会改变，与电源变化或环境压力无关。为验证永久编程是否成功，可以在读取模式下通过两个验证位查看熔丝状态，这是ADI公司特别设计的OTP验证方法。

针对在工厂对AD5171进行编程的应用，ADI公司还提供器件编程软件，可以在Windows® 95至Windows XP的所有平台上运行，包括Windows NT。该软件应用程序可有效取代外部I2C控制器或主机处理器，因而能显著缩短用户的开发时间。AD5171评估套件包括软件、连接器和电缆，经转换可用于工厂编程应用。

AD5171采用紧凑型8引脚SOT-23封装。所有器件的保证工作温度范围均为−40°C至+125°C汽车应用温度范围。除了独特的OTP特性之外，该器件还具有良好的温度性能、小尺寸和低成本等特点，因而也非常适合其它通用数字电位计应用。

应用

系统校准

电子电平设置

机械式调整器和电位计的替代方案

汽车电子调整

增益控制和失调电压调整

传感器电路调整

带宽最高达1.5 MHz的可编程滤波器¹

¹仅适用于5 kΩ器件。
² 数字电位计和RDAC这些术语可以互换使用。

数据手册, Rev. D, 7/08

产品模型: 6

参考资料

数据手册 1

AD5171: 64-Position OTP Digital Potentiometer Data Sheet (Rev.D) 08/05/2008

应用笔记 1

AN-686: 实现I²C®复位 (Rev.0) 06/23/2010

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5171BRJZ10-R2	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5171BRJZ10-R7	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5171BRJZ100-R2	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5171BRJZ100-R7	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5171BRJZ5-R7	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD5171BRJZ50-R7	8-Lead SOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5171BRJZ10-R2	量产
AD5171BRJZ10-R7	量产
AD5171BRJZ100-R2	量产
AD5171BRJZ100-R7	量产
AD5171BRJZ5-R7	量产
AD5171BRJZ50-R7	量产
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
AD5171BRJZ10-R7	量产
AD5171BRJZ100-R7	量产
AD5171BRJZ5-R7	量产
AD5171BRJZ50-R7	量产

这是最新版本的数据手册

软件资源

器件驱动器 1

Digital Potentiometer GitHub Linux Driver Source Code

评估套件

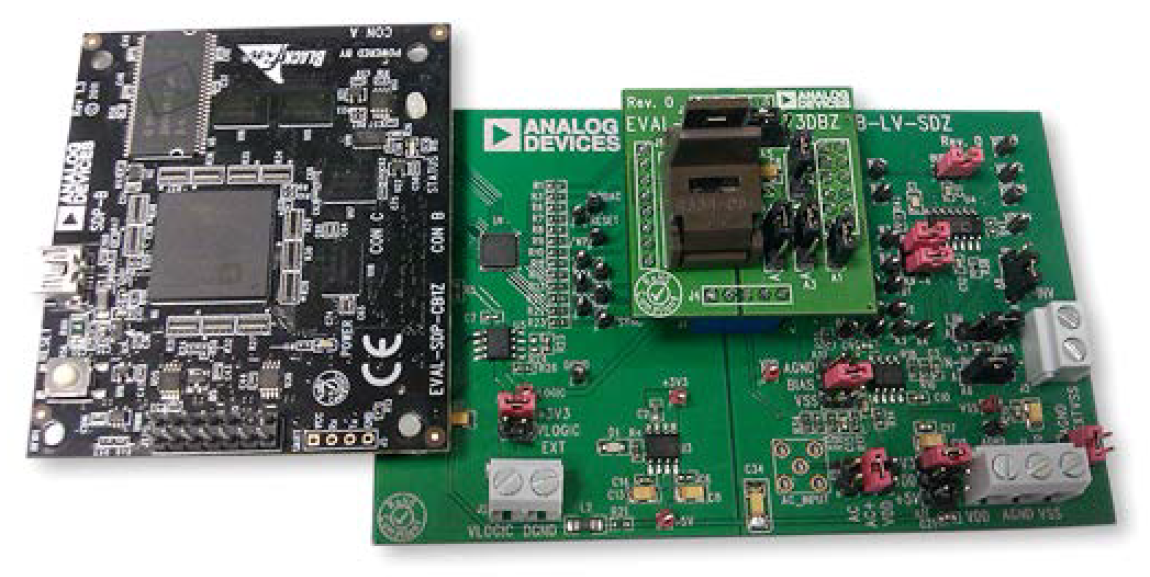

AD5171 评估板

立即购买更多内容

特性和优点

可配合低压digiPOT母板(EVAL-MB-LV-SDZ)使用的全功能评估板
各种测试电路
各种交流/直流输入信号
通过单独购买的系统演示平台（SDP-B或SDP-S）进行PC控制
PC控制软件

产品详情

AD5171支持2.7 V至5.5 V单电源供电，适合具有出色的低温度系数性能的电池供电应用及许多其它应用。

板载插座允许用户轻松更换该器件，从而对OTP存储器进行重新编程。

此外，AD5171采用多功能I2C串行接口，可在快速模式下工作，速率最高可达400 kHz。

EVAL-MB-LV-SDZ可在单电源模式下工作，从USB内部电源供电。

可在AD5171数据手册中找到AD5171部件的完整技术规格。

资料

UG-394: Evaluation Board for the AD5171 Digital Potentiometer (Rev.0)
2018/8/2

软件

AD5171 Evaluation Software (Rev.B)
398.94 M
