AD5111

单通道、128位、升/降接口、±8 %电阻容差、非易失性数字电位计

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 标称电阻容差误差:±8%(最大值)
  • 游标电流:±6 mA
  • 可变电阻器模式下的温度系数:35 ppm/°C
  • 低功耗:2.5 μA(最大值,2.7 V,125°C)
  • 宽带宽:4 MHz(5 kΩ选项)
  • 上电EEPROM刷新时间:< 50 μs
  • 125°C时典型数据保留期:50年
  • 100万写周期
  • 2.3 V至5.5 V电源供电
  • 内置自适应去抖器
  • 宽工作温度范围:−-40℃至+125℃
  • 2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装

更多细节
show more Icon

AD5111提供了针对128位调整应用的非易失性解决方案,保证±8%的低电阻容差误差,A、B和W引脚之间的电流密度可达±6 mA。低电阻容差、低标称温度系数和高带宽等特性可简化开环应用和容差匹配应用。

新的低游标电阻特性将电阻阵列两个极值之间的游标电阻降低至45 Ω(典型值)。

简单的三线式升/降接口可在时钟速率高达50 MHz的情况下实现手动开关或高速数字控制。

AD5111采用2 mm × 2 mm LFCSP封装。器件的保证工作温度范围为−40°C至+125°C的宽工业温度范围。

应用
• 机械电位计的替代产品
• 便携式电子设备的电平调整
• 音量控制
• 低分辨率DAC
• LCD面板亮度与对比度控制
• 可编程电压至电流转换
• 可编程滤波器、延迟、时间常数
• 反馈电阻的可编程电源
• 传感器校准

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD5111BCPZ10-500R7
  • HTML
  • HTML
AD5111BCPZ10-RL7
  • HTML
  • HTML
AD5111BCPZ80-500R7
  • HTML
  • HTML
AD5111BCPZ80-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5111BCPZ10-500R7

量产

AD5111BCPZ10-RL7

量产

AD5111BCPZ80-500R7

量产

AD5111BCPZ80-RL7

量产

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5111BCPZ10-500R7

量产

AD5111BCPZ10-RL7

量产

AD5111BCPZ80-500R7

量产

AD5111BCPZ80-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

AD5111BCPZ10-500R7

量产

AD5111BCPZ10-RL7

量产

AD5111BCPZ80-500R7

量产

AD5111BCPZ80-RL7

量产

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

AD5111BCPZ10-500R7

量产

AD5111BCPZ10-RL7

量产

AD5111BCPZ80-500R7

量产

AD5111BCPZ80-RL7

量产

评估套件 1

reference details image

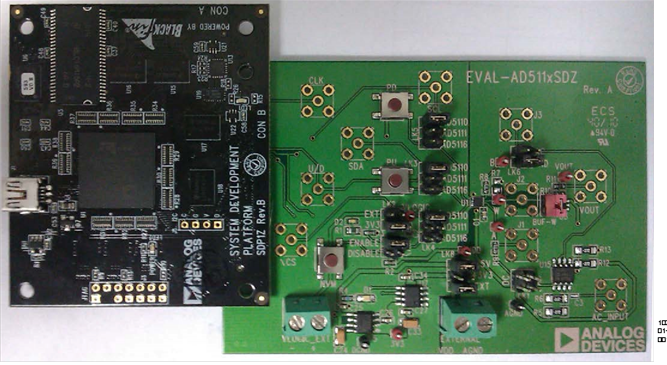

EVAL-AD5111SDZ
