ADR3625

精密、微功耗、高电流输出基准电压源

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 最高温度系数
    • 3 ppm/°C(B 级)
    • 6 ppm/°C(A 级)
  • 输出电流容量(典型值):70mA 拉电流/20mA 灌电流
  • 低静态电流:65μA
  • 低关断电流:1.5μA
  • 输出电压噪声(0.1Hz 至 10Hz):3 ppm p-p
  • 最大初始输出电压错误
    • ±0.04%(B 级)
    • ±0.08%(A 级)
  • 工作温度范围:−40°C 至 +125°C
  • 最大输入电压:16V
  • 低电压差:0.25V
  • 1.8V 逻辑兼容
  • 8 引脚 MSOP 封装
更多细节
show more Icon

ADR3625\ADR3630\ADR3650 均为低功耗、高精度基准电压源,最大温度系数为3 ppm/°C(B级),采用8引脚MSOP封装。ADR3625\ADR3630\ADR3650能够提供高达70mA的电流,是标准低压差(LDO)稳压器的理想替代器件。为实现高精度,在生产阶段利用ADI公司的专有DigiTrim®技术对输出电压和温度系数进行了调整。

低热迟滞(7 ppm)和低长期漂移(160 ppm/3500小时)提高了系统在使用寿命期间的精度。运行时需要0.1μF的最小负载电容。ADR3625\ADR3630\ADR3650的工作温度范围为–40°C至+125°C。

应用

  • 精密电源
  • 便携式仪器仪表
  • 过程发送器
  • 远程传感器
  • 医疗仪器
  • 汽车电池监控器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADR3625ARMZ
  • HTML
  • HTML
ADR3625ARMZ-R7
  • HTML
  • HTML
ADR3625BRMZ
  • HTML
  • HTML
ADR3625BRMZ-R7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADR3625

评估 ADR3625 精度、微功耗、高电流输出基准电压源

zoom

EVAL-ADR3625

评估 ADR3625 精度、微功耗、高电流输出基准电压源

评估 ADR3625 精度、微功耗、高电流输出基准电压源

特性和优点

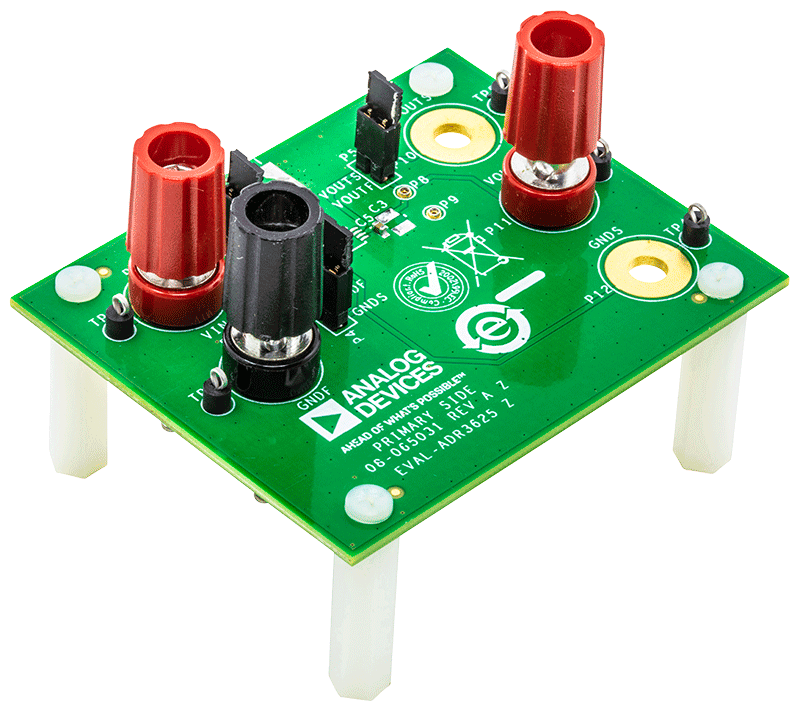

  • EVAL-ADR3625EBZ 评估板
  • 支持添加无源元件的黄金引脚连接器
  • 适用于输出信号的保留 SMB PCB 迹线
  • 适用于额外引脚的保留接线柱 PCB 迹线
  • 适用于电源和计量器简单连接的接线柱

产品详情

EVAL-ADR3625EBZ 评估板适用于评估板上包含的 ADR3625。

用户指南中的图 1 显示了 EVAL-ADR3625EBZ 评估板。VIN、GNDF 和 VOUTF 使用接线柱进行安装,以便简单连接最常用的平台设置连接器。对于更复杂的设置和使用情况,为 GNDS and VOUTS 引脚(无源和微缩版本 B (SMB))提供了印刷电路板 (PCB) 迹线。

ADR365 数据手册中包含待测器件 (DUT) 的完整规格说明,使用 EVAL-ADR3625EBZ 评估板时应同时参阅该说明和本用户指南。
