概览
优势和特点
- 符合汽车应用要求
- 高性能 SigmaDSP 内核支持低延迟和音频应用
- 主动噪声消除 (ANC)
- 回波消除器和降噪 (ECNR)
- 环绕立体声算法
- 配备了专用图形集成开发环境 (IDE) SigmaStudio，适用于开发自定义信号流
- 由预定义构建模块组成的全面工具箱
- 使用业经验证的解决方案，可缩短设计时间
- 直观的系统设计
- 294.912 MHz、32 位 SigmaDSP 内核，电压 1.2 V
- 24 千字程序内存
- 80 千字参数/数据 RAM
- 48 kHz 时每样本 6144 个 SIMD 指令
- 48 kHz 时数字音频延迟池 1600 ms
- 音频 I/O 和路由
- 4 个串行输入端口，4 个串行输出端口
- 48 通道、32 位数字 I/O，采样率高达 192 kHz
- I2S、左对齐和右对齐以及串行数据引脚上最高达 16 通道 TDM 格式的灵活配置
- 8 立体声 ASRC，比率介于 1:8 到 7.75:1 之间，动态范围是 139 dB
- 192 kHz 时立体声 S/PDIF 输入和输出
- 4 个 PDM 麦克风输入通道
- 多通道、字节寻址 TDM 串行端口
- 用于从晶体生成主时钟的时钟振荡器
- 整数 PLL 和灵活的时钟发生器
- 集成裸片温度传感器
- I2C 和 SPI 控制接口（包括主从）
- 独立操作
- 从串行 EEPROM 自引导
- 6 通道、10 位 SAR 辅助控制 ADC
- 用于数字控制和输出的 14 个多用途引脚
- 用于从 1.8 V 到 3.3 V 电源产生 1.2 V 电压的片内稳压器
- 72 引脚、10 mm × 10 mm LFCSP 封装以及 5.3 mm 裸焊盘
- 工作温度范围：−40°C 至 +105°C
产品详情
ADAU1462/ADAU1466 是符合汽车应用要求的音频处理器，数字信号处理能力远远超过早期的 SigmaDSP® 器件。它们相互兼容引脚和寄存器，并与 ADAU1450/ADAU1451/ADAU1452 SigmaDSP 处理器兼容。硬件架构经过重组优化，可实现高效的音频处理。音频处理算法支持无缝组合应用流处理（按采样）、多速率处理和块处理模式。通过 SigmaStudio™ 图形编程工具，则可创建直观、交互式的强大信号处理流。增强后的数字信号处理器 (DSP) 内核架构与之前几代 SigmaDSP 相比，执行某些类型的音频处理算法所需的指令显著减少，因此代码效率得到大幅提升。
1.2 V、32 位 DSP 内核可以高达 294.912 MHz 的频率运行，并在 48 kHz 的标准采样率下最多可执行每样本 6144 个 SIMD 指令。功能强大的时钟发生器硬件，包括一个灵活的锁相环 (PLL) 以及多个分数整数输出，支持标准音频采样率。范围广泛的非标准速率最多可以同时生成 15 个采样率。这些时钟发生器，再加上板载异步采样率转换器 (ASRC) 和灵活的硬件音频路由矩阵，使 ADAU1462/ADAU1466 成为理想的音频中心，可大大简化结构复杂的多速率音频系统的设计。
ADAU1462/ADAU1466 接口可连接各种模数转换器 (ADC)、数模转换器 (DAC)、数字音频器件、放大器和控制电路，包括高配置的串行端口、I2C、串行外设接口 (SPI)、Sony/Philips Digital Interconnect Format (S/PDIF) 接口，以及多用途输入/输出 (I/O) 引脚。专用的抽取滤波器最多可对 4 个 MEMS 麦克风的脉冲编码调制 (PDM) 输出进行解码。
通过独立的主从 I2C/SPI 控制端口，ADAU1462/ADAU1466 可由微控制器等外部主器件进行编程和控制，也可直接对从外设进行编程和控制。自引导功能和主控制端口可实现复杂的独立系统。
高效节能的 DSP 内核可在高计算负载时执行，通常只需消耗几百毫瓦 (mW) 功率。功耗相对较低再加上尺寸较小，这使得 ADAU1462/ADAU1466 成为理想替代品，用以取代同等处理负载下能耗更高的大型通用 DSP。
应用
- 汽车音频处理
- 音响主机
- 分布式处理器
- 后座娱乐系统
- 干线放大器
- 商业和专业音频处理
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

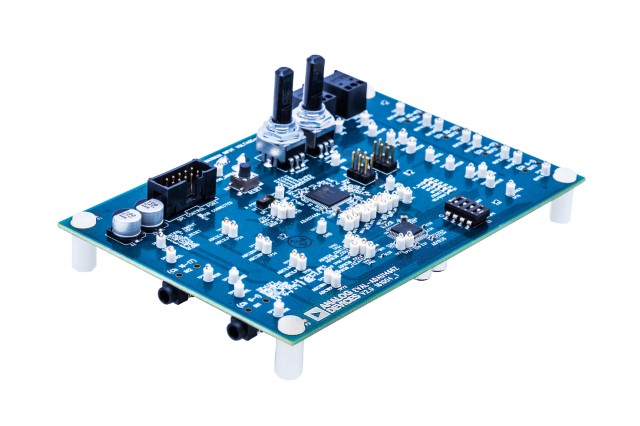

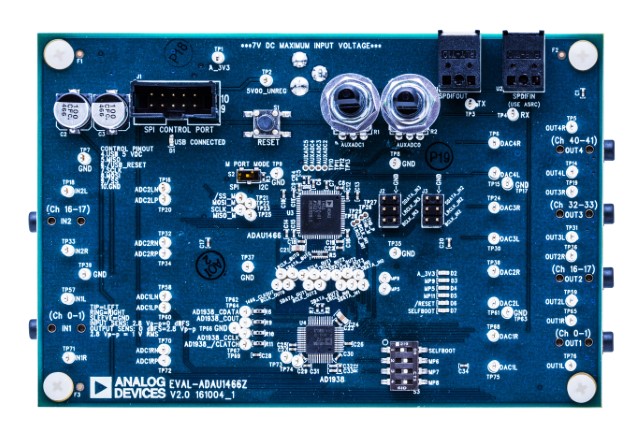

评估套件 (1)
