AD9246S
量产航空航天用14位、125 MSPS、1.8 V模数转换器
- 产品模型
- 2
概述
- 1.8 V 模拟电源供电
- 1.8 V 至 3.3 V 输出电源
- 信噪比(SNR)：71.7 dBc（72.7 dBFS，至70 MHz输入）
- 无杂散动态范围(SFDR)：85 dBc（至70 MHz输入）
- 低功耗：395 mW (125 MSPS)
- 差分输入、650 MHz带宽
- 片内基准电压源以及采样和保持放大器
- DNL = ±0.4 LSB
- 灵活的模拟输入范围：1 V p-p 至 2 V p-p 范围
- 数据格式：偏移二进制、格雷码或二进制补码
- 数据输出时钟与时钟占空比稳定器
- 串行端口控制
- 生成内置可选择数字测试码
- 可编程时钟与数据对准
AD9246S是一款单芯片、14位、125 MSPS模数转换器(ADC)，采用1.8 V单电源供电，内置一个高性能采样保持放大器(SHA)和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。
利用宽带宽、真差分采样保持放大器，用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于满量程电压电平在连续通道间切换的多路复用系统，以及采用远超过奈奎斯特速率频率的单通道输入采样。与以前的模数转换器相比，AD9246S的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。
采用一个差分时钟输入来控制所有内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。

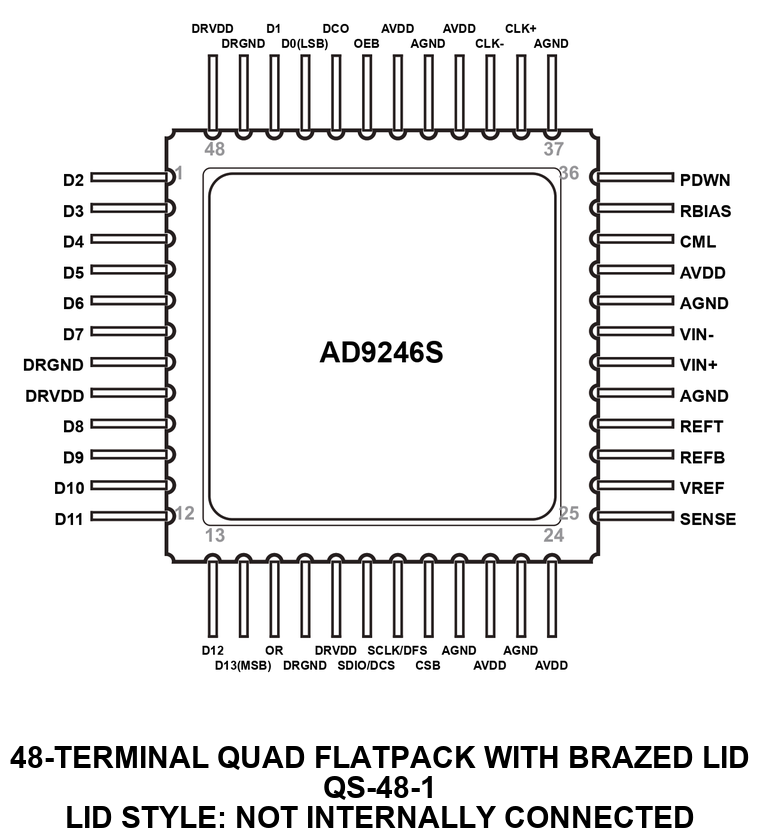

AD9246S采用48引脚四方扁平封装，额定温度范围为-55°C至+125°C。
产品聚焦
- AD9246S采用1.8 V单电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。
- 取得专利的SHA输入在高达225 MHz的输入频率时仍保持出色的性能。
- 时钟占空比稳定器(DCS)在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能。
- 标准串行端口接口支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码）、启用时钟DCS、关断模式以及基准电压模式等。
- AD9246S与AD9233引脚兼容，使12位产品可轻松升级至14位产品
应用
- 超声设备
- IS-95、CDMA-One、IMT-2000通信接收器中的中频采样
- 电池供电仪器
- 手持式示波表
- 低成本数字示波器
参考资料
数据手册 1
评估设计文件 1
单事件效应辐射报告 1
高剂量率辐射报告 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962R1422701VXC | 48-Lead CQFP, Heat Slug Down) 14.22 mm x 14.22 mm x 2.41 mm | ||
| AD9246AF-EMX | 48-Lead CQFP, Heat Slug Down) 14.22 mm x 14.22 mm x 2.41 mm |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 30, 2018 - 16_0026 Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices |
||
| 5962R1422701VXC | 量产 | |
| AD9246AF-EMX | 量产 | |
