概述

  • 16 位和 14 位 ADC 系列
  • 四路同步采样
  • 全差分模拟输入
  • 高吞吐速率：4 MSPS
  • SNR：VREF = 3.3V 时为 86.7dB（典型值）(AD7383-4)
  • 片内过采样功能
  • SNR：OSR = 8×, RES = 1 为 91 dB （典型值）
  • 解析度提高 2 位
  • 超出范围指示器（警报）
  • INL：3.8 LSB（最大值）
  • 高速串行接口
  • 温度范围：−40°C 至 +125°C
  • 24 引脚 4mm × 4mm LFCSP

16 位 AD7383-4 和 14 位 AD7384-4 均为引脚兼容的四通道、同步采样、高速逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 3.0V 至 3.3V 电源供电，吞吐速率高达 4 MSPS。模拟输入类型为伪差分，并在 CS 的下降终端进行采样和转换。

AD7383-4/AD7384-4 具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。包含一个经过缓冲的内部 2.5V 基准电压源。或者，可以使用高达 3.3V 的外部基准电压源。

转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 轻松连接。转换结果可以通过四线模式同时输出，以获得更快的吞吐量，或者在允许较低的吞吐量时，通过单线串行模式输出。使用独立逻辑电源时，这些套件兼容 1.8V、2.5V 和 3.3V 接口。

AD7383-4/AD7384-4 采用 24 引脚、4mm × 4mm LFCSP 封装，温度范围为 −40°C 至 +125°C。

应用

  • 电机控制位置反馈
  • 电机控制电流检测
  • 数据采集系统
  • 掺铒光纤放大器 (EDFA) 应用
  • 同相和正交解调

产品特色

  1. 四路同步采样和转换。
  2. 引脚兼容的产品系列。
  3. 4 MSPS 的高吞吐速率。
  4. 紧凑型 4mm × 4mm LFCSP 封装。
  5. 集成式过采样模块可提高动态范围，减少噪声并降低 SCLK 速度要求。
  6. 全差分模拟输入。
  7. 小的采样电容器可降低放大器驱动负荷。
AD7383-4
伪差分输入、四通道、4 MSPS 同步采样、16 位 SAR ADC

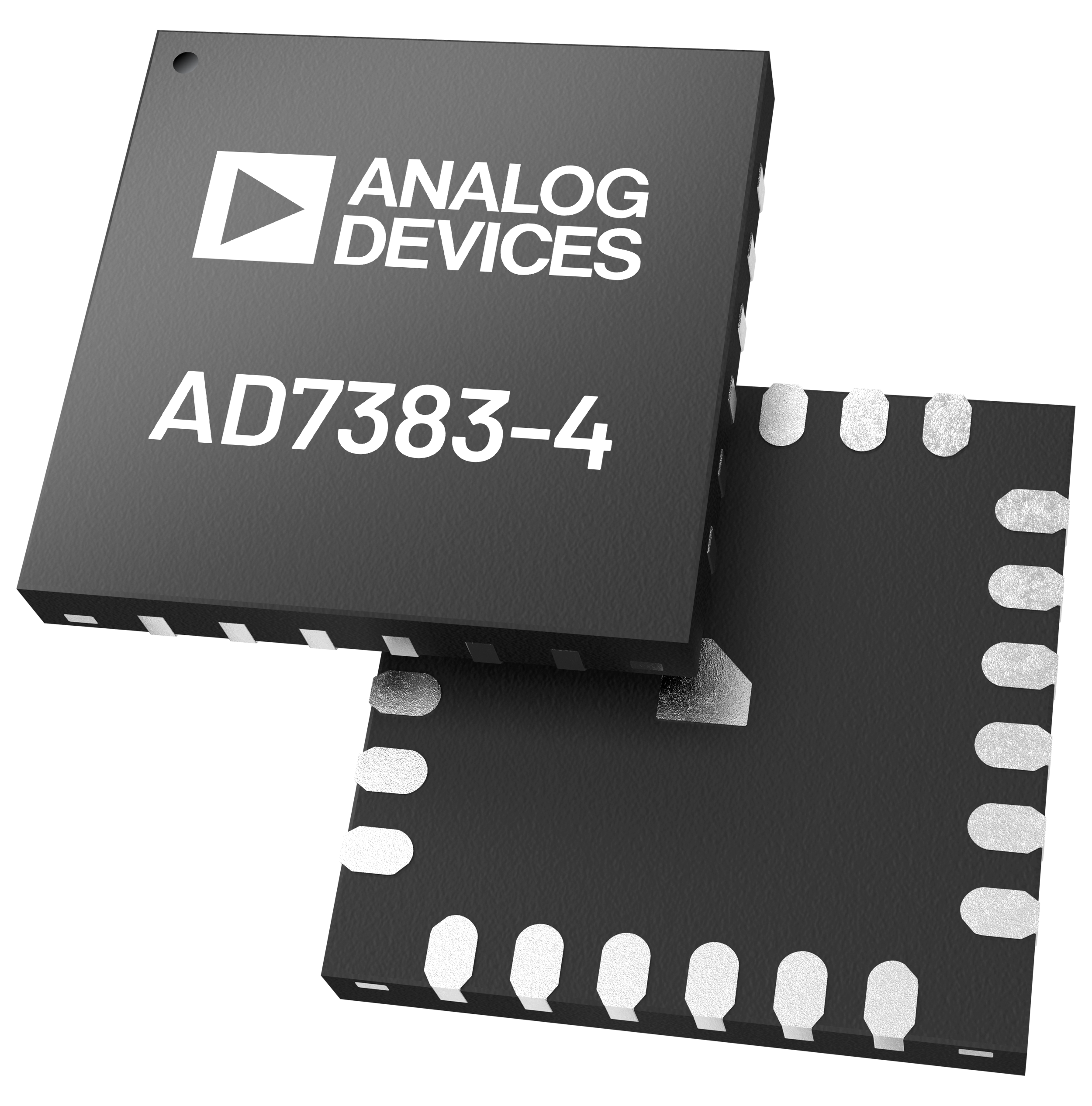

AD7383-4 Chip Image
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD7380-4/EVAL-AD7383-4

评估 AD738x-4 系列、4 通道、同步时采样、逐次逼近 ADC

立即购买 更多内容

特性和优点

  • 适用于测试多通道同步采样 ADC 的功能完备的评估板
  • 板载基准电压源、基准缓冲器和 ADC 驱动器
  • 板载电源
  • 板兼容高速系统演示平台 (SDP-H1) 控制器
  • 用于控制和数据分析的 PC 软件

产品详情

EVAL-AD7380-4FMCZ 和 EVAL-AD7383-4FMCZ 是功能完备的评估板，可用于评估 AD7380-4 和 AD7383-4 模数转换器 (ADC) 的所有特性。这些评估板可以由 EVAL-SDP-CH1Z 通过 160 向系统演示平台 (SDP) 连接器 J4 进行控制。EVALSDP-CH1Z 板通过 PC 的 USB 端口使用分析、控制和评估 (ACE) 软件控制评估板，可以从 ACE 软件页面下载该软件。

AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 数据手册中提供 AD7380-4、AD7381-4、AD7389-4、AD7384-4 和 AD7383-4 的完整技术规格。使用这些评估板时，应参阅这些规格说明，同时参阅本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。ACE 软件页面上提供了全面的 ACE 用户指南。

EVAL-AD7380-4FMCZ 可用于评估 AD7389-4 和 AD7381-4。EVAL-AD7383-4FMCZ 可用于评估 AD7384-4。AD7381-4 和 AD7384-4 等 14 位 ADC 用于输出转换结果的 SCLK 周期数较少。有关串行接口的信息以及读取转换结果所需的串行时钟 (SCLK) 数，请参阅产品数据手册。
EVAL-AD7380-4/EVAL-AD7383-4
评估 AD738x-4 系列、4 通道、同步时采样、逐次逼近 ADC
AD7380-4 Evaluation Board - Angle View AD7380-4 Evaluation Board - Top View AD7380-4 Evaluation Board - Bottom View
