AD4632-16

推荐用于新设计

16位、500 kSPS、双通道SAR ADC

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高性能
    • 吞吐速率：每通道500 kSPS（最大值）
    • INL：±3 ppm（最大值，−40°C至+125°C）
    • SNR：97.4 dB（典型值）
    • THD：-127 dB（典型值）
    • NSD：−157.4 dBFS/Hz（典型值）
  • 低功耗
    • 每个通道15 mW (2 MSPS)
    • 每个通道5 mW (500 kSPS)
    • 每个通道1.5 mW (10 kSPS)
  • 轻松驱动特性降低了系统复杂性
    • 直流输入具有0.6 μA低输入电流
    • 宽共模输入范围：−(1/128) × VREF至+(129/128) × VREF
  • 灵活的外部基准电压范围：4.096 V至5 V
    • 集成2 µF旁路电容的高精度集成基准电压源缓冲器
  • 具有高达216抽取率的可编程模块平均滤波器
    • 扩展样本分辨率高达30位
    • 超量程和同步位
  • 灵活的SPI数字接口
    • 每通道1个、2个或4个SDO通道，支持较慢的SCK
    • 回波时钟模式可简化使用数字隔离器
    • 兼容1.2 V至1.8 V逻辑
  • 采用7 mm × 7 mm 64引脚CSP_BGA封装，内部电源和基准电容有助于缩减系统尺寸

AD4630-16/AD4632-16均为双通道、同步采样、Easy Drive™、2 MSPS或500 kSPS逐次逼近寄存器(SAR)型模数转换器(ADC)。AD4630-16/AD4632-16具有保证最大±3 ppm的积分非线性(INL)和16位无失码，在−40°C至+125°C时可实现出色的精度。数据手册中的图1显示了AD4630-16/AD4632-16的功能架构。

低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时，AD4630-16/AD4632-16提供97.4 dB的典型动态范围。低噪底支持较小增益和较低功耗的信号链。提供具有可编程抽取率的模块平均滤波器，可减少低带宽信号噪声，从而提高精度。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个基准电压(±VREF)范围，从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性，可提供广泛的AD4630-16/AD4632-16兼容型模拟前端(AFE)元件选择。支持单端和差分信号。

灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个串行数据输出(SDO)通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz，同时在2 MSPS的采样速率下工作。回波时钟模式可放宽时序要求并简化数字隔离器的使用。

AD4630-16/AD4632-16的球栅阵列(BGA)封装集成了所有关键电源和基准旁路电容，缩小了尺寸，减少了系统元件数，同时降低了对电路板布局的敏感性。

应用

  • 自动测试设备
  • 数字控制环路
  • 医疗仪器
  • 地震学
  • 半导体制造
  • 科学仪器
AD4632-16
16位、500 kSPS、双通道SAR ADC
AD4630-16/AD4632-16 Functional Block Diagram AD4630-16/AD4632-16 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

FPGA/HDL 1

工具及仿真模型

LTspice 1

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

打开工具

IBIS 模型 1

Signal Chain Designer

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4630-16

AD4630-16 SAR ADC评估板

立即购买 更多内容

特性和优点

  • 板载基准电压、时钟源和ADC驱动器
  • 多功能模拟信号调理电路
  • FMC-LPC系统板连接器
  • ACE PC软件用于（时域和频域）的配置和数据分析
  • 与其他现成的控制器板兼容

产品详情

EVAL-AD4630-16FMCZ评估板可对AD4630系列24位精密逐次逼近寄存器(SAR)模数转换器(ADC)进行快速、简化评估。

AD4630-16是一款低功耗、双通道、16位精密SAR ADC，每个通道支持高达2 MSPS的数据速率。该评估板展示AD4630-16的性能，为多种系统应用提供可配置的模拟前端(AFE)。

EVAL-AD4630-16FMCZ评估板专为Digilent ZedBoard™设计。ZedBoard用于控制数据捕捉和缓冲。该评估板通过现场可编程门阵列(FPGA)夹层卡(FMC)低引脚数(LPC)连接器连接至ZedBoard板。ZedBoard搭载Xilinx Zynq7000 SoC，该SoC具有两个处理器内核，采用可编程的FPGA结构。ZedBoard通过USB连接到PC。

应用

  • 自动测试设备
  • 数字控制环路
  • 医疗仪器
  • 地震学
  • 半导体制造
  • 科学仪器
EVAL-AD4630-16
AD4630-16 SAR ADC评估板

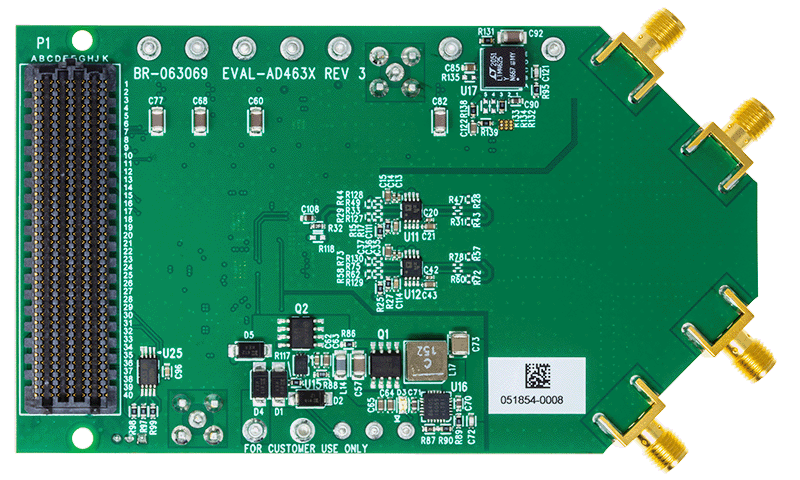

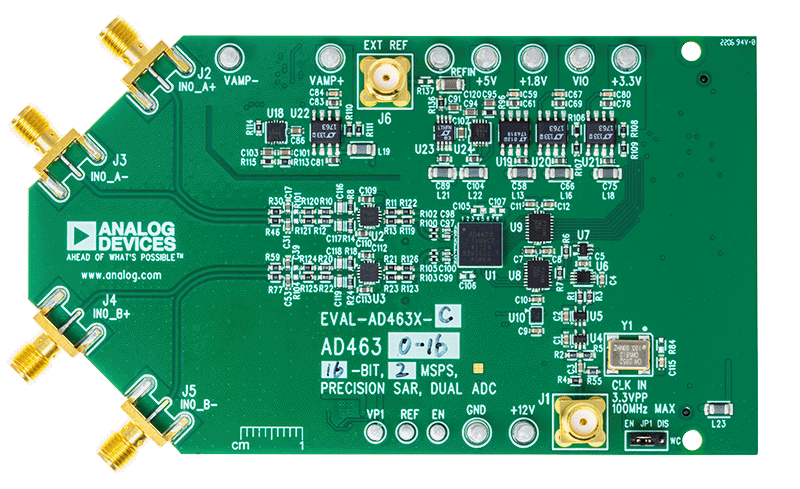

EVAL-AD4630-16 Evaluation Board EVAL-AD4630-16 Evaluation Board - Top View EVAL-AD4630-16 Evaluation Board - Bottom View
