AD3531R

推荐用于新设计

4 通道、16 位电压输出 DAC、片上基准、SPI

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 16位分辨率，±3 LSB16 INL，±1 LSB16 DNL
  • TUE：FSR 最大值的 ±0.22%
  • 偏移误差：最大±1.5mV
  • 增益误差：±0.26% FSR（最大值）
  • 保证 100 mA 源电流
  • 超低余量：20mA 负载时为 12mV
  • 2.5V 内部基准电压，5ppm/°C（典型值）
  • 55nV/√Hz 噪声频谱密度（外部参考）
  • 96nV/√Hz 噪声频谱密度（内部参考）
  • 输出电压、电流和裸片温度监视器
  • 50MHz SPI 写入和读取
  • 2.7V 至 5.5V 电源范围
  • 1.2V 或 1.8V 兼容数字接口
  • 工作温度范围：−40°C 至 +125°C
  • 小型封装：2.1 毫米 × 2.2 毫米，25 球 WLCSP

AD3531/AD3531R 是低功耗、4 通道、16 位、缓冲电压输出数模转换器 (DAC)，包括软件可编程增益控制，可针对 2.5V 参考电压实现 2.5V 或 5V 的满量程输出范围。该器件采用 2.7V 至 5.5V 单电源供电，设计上保证单调性。AD3531R 还提供 2.5V、5ppm/°C 内部基准电压源（默认情况下处于禁用状态）。

该设备包括集成多路复用器，可以监控输出电压、电流和内部裸片温度。AD3531/AD3531R 采用 2.1 mm × 2.2 mm、25 球 WLCSP 封装。该套件采用上电复位 (POR) 电路，确保在执行有效写入操作之前，DAC 输出功率一直保持上电并接地至 16kΩ。DAC 还包含断电模式，可将电流消耗降低至典型值 620μA。

串行外设接口 (SPI) 和 MICROWIRE® 兼容的 4 线串行接口可在低至 1.08V 至高至 1.98V 的逻辑电平和高达 50MHz 的时钟速率下运行。

应用

  • 光收发器
  • 测试和测量
  • 工业自动化
  • 数据采集系统
AD3531R
4 通道、16 位电压输出 DAC、片上基准、SPI

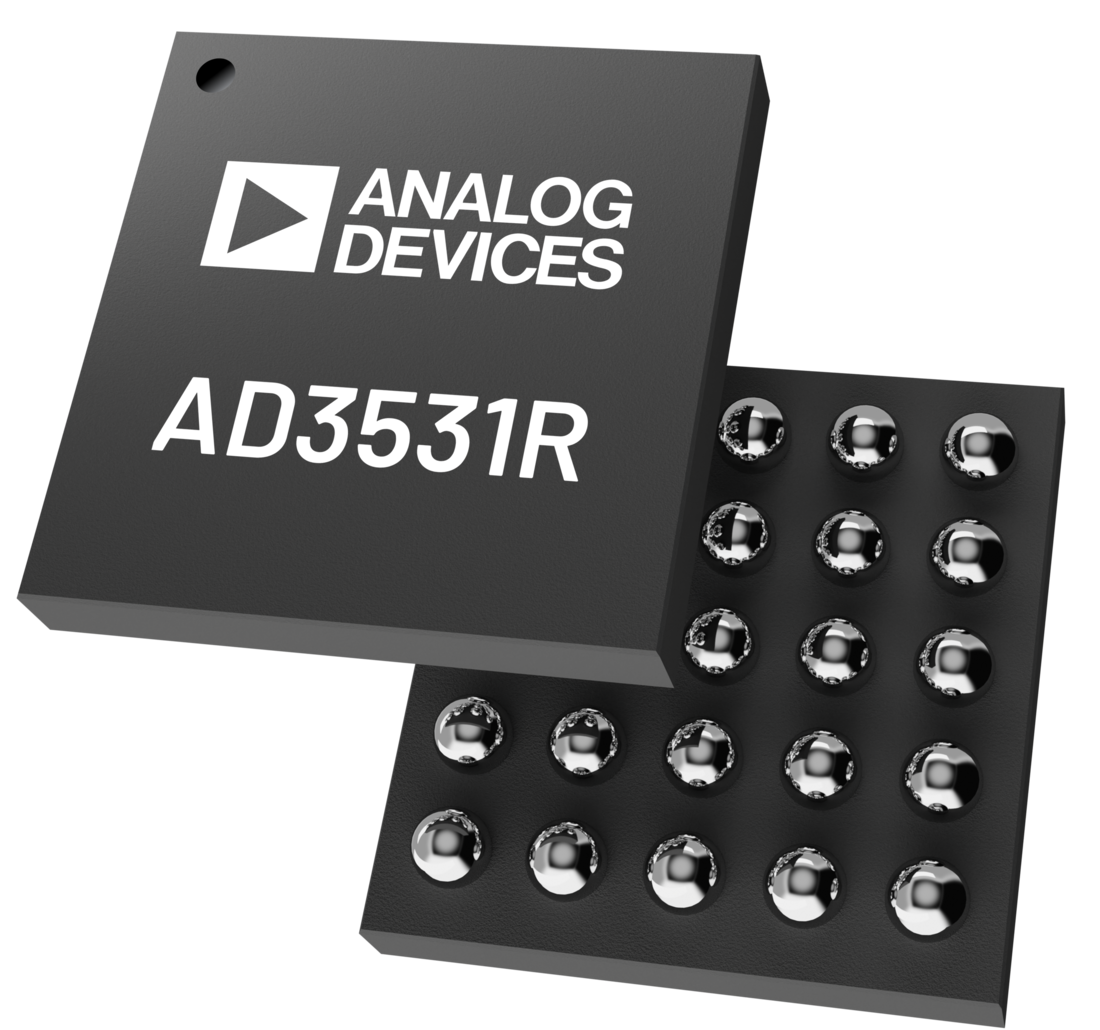

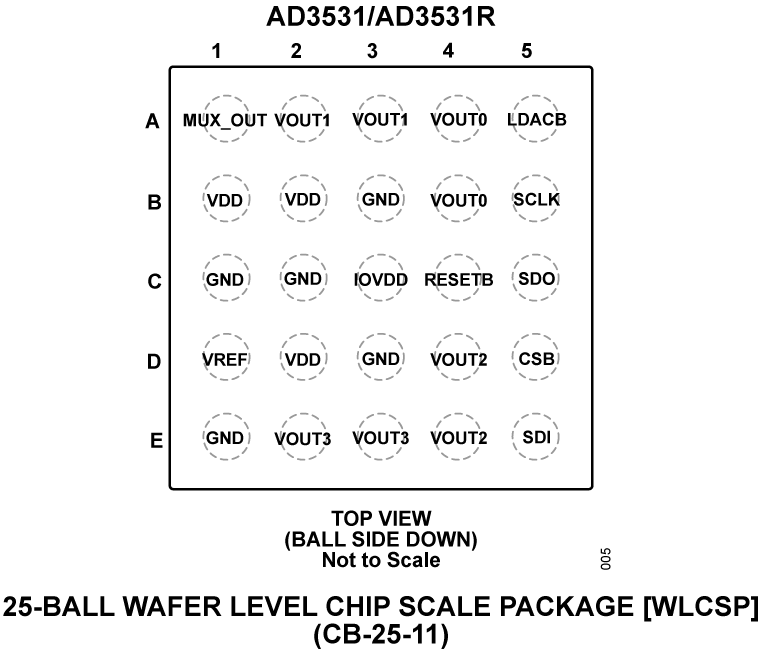

AD3531-AD3531R Functional Block Diagram AD3531-AD3531R Pin Configuration AD3531R Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 4

工具及仿真模型

LTspice 2

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD3531R

AD3531/AD3531R 16 位、4 通道、电压输出 DAC 评估板

立即购买 更多内容

特性和优点

  • AD3531/AD3531R 的全功能评估板
  • 多种连接选项
  • 与 Analog Devices, Inc. 的 SDP 板结合使用时可通过 PC 进行控制

产品详情

本用户指南详细介绍了适用于 AD3531/AD3531R 16 位、4 通道、电压输出数模转换器 (DAC) 的 EVAL-AD3531RARDZ 的操作。

EVAL-AD3531RARDZ 允许用户快速制作 AD3531/AD3531R 电路原型并缩短设计时间。AD3531/AD3531R 在 2.7V 至 5.5V 单电源范围内工作。AD3531/AD3531R 采用内部 2.5V 基准电压源，可提供 2.5V 或 5V 的输出电压。EVAL-AD3531RARDZ 还包含一个额外的板载电压基准 ADR4525。

EVAL-AD3531RARDZ 通过系统演示平台 (SDP-K1) 板连接到 PC 的 USB 端口。分析 | 控制 | 评估 (ACE) 软件可从 EVAL-AD3531RARDZ 产品页面下载，与评估板一起使用，以允许用户对 AD3531/AD3531R 设备进行编程。还提供外围模块接口 (PMOD) 连接，以允许将微控制器连接到无需 SDP-K1 板的评估板。当通过 PMOD 连接使用微控制器时，必须断开 SDP-K1 板，用户无法操作 ACE 软件。

EVAL-AD3531RARDZ 与 Analog Devices, Inc. 的 SDP-K1 板兼容，可单独购买。

有关完整详细信息，请参阅 AD3531/AD3531R 数据手册，使用 EVALAD3531RARDZ. 时必须结合本用户指南使用。
EVAL-AD3531R
AD3531/AD3531R 16 位、4 通道、电压输出 DAC 评估板

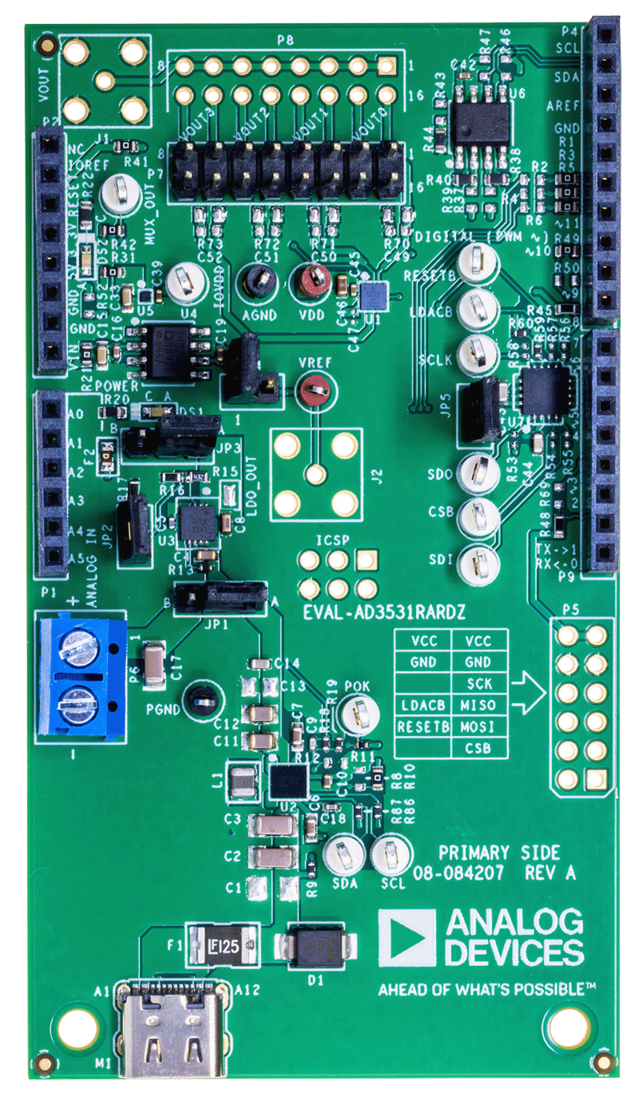

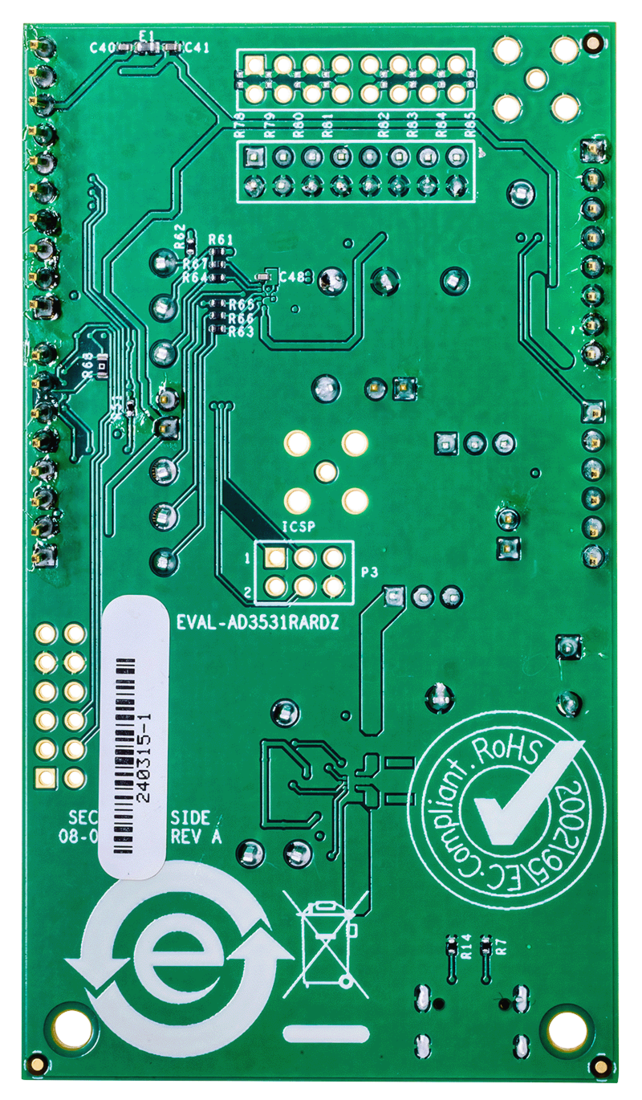

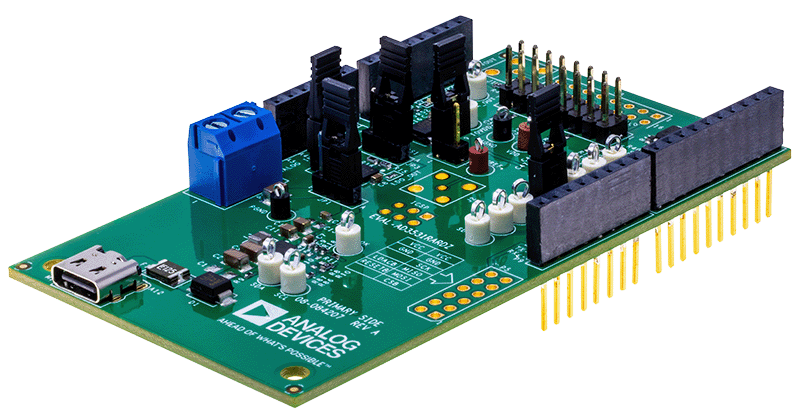

EVAL-AD3531R Evaluation Board Photo Angle View EVAL-AD3531R Evaluation Board Photo Top View EVAL-AD3531R Evaluation Board Photo Bottom View
