护理点(PoC)诊断

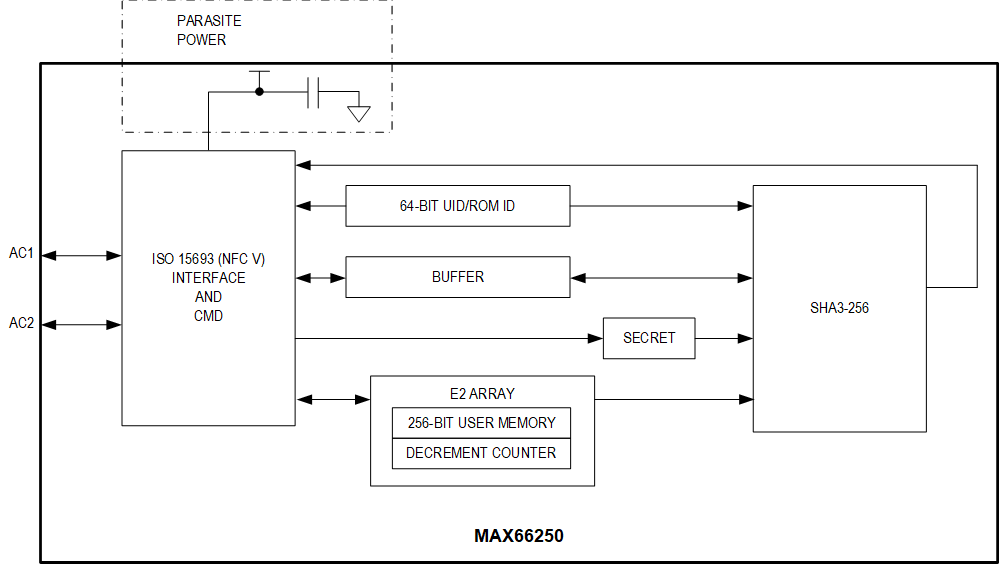

MAX66250安全认证器结合了符合FIPS 202标准的安全散列算法(SHA-3)质询和响应认证与安全EEPROM。

该器件提供了一套核心加密工具，这些加密工具由多种集成块衍生而来，包括一个SHA-3引擎、256位安全用户EEPROM、一个仅递减计数器，以及一个64位特有ROM识别号(ROM ID)。特有的ROM ID用作加密操作的基本输入参数，并在应用中用作电子序列号。该器件通过符合ISO/IEC 15693标准的RF接口进行通信。

应用

• 医疗工具/配件认证和校准
• 打印机墨盒配置和监测
• 系统知识产权保护
• 支持NFC的嵌入式系统
• 资产追踪
• 访问控制
• 驾驶员识别
• 电子现金

ADPD1080/ADPD1081 均为集成 14 位模数转换器(ADC)和 20 位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081 激励 LED 并测量相应的光学返回信号。数据输出和功能配置通过 ADPD1080 上的一个 1.8 V I2C 接口或 ADPD1081 上的串行端口接口(SPI)进行。控制电路包括灵活的 LED 信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

通过电容低于 100 pF 的光电二极管耦合 ADPD1080/ADPD1081 以实现优质性能。ADPD1080/ADPD1081 可用于任何 LED。ADPD1080 提供 16 引脚、2.46 mm × 1.4 mm WLCSP 和 28 引脚、4 mm × 4 mm LFCSP 两种封装。仅 SPI 版本 ADPD1081 采用 17 引脚、2.46 mm × 1.4 mm WLCSP 封装。

应用

• 可穿戴健康监护仪
• 临床测量，例如 SpO₂
• 工业监控
• 背景光测量

MAX86171为超低功耗、光学数据采集系统，具有发送和接收通道。发送器侧，MAX86171具有9个LED驱动器输出引脚，可利用三个高电流、8位LED驱动器编程获得。接收器侧，MAX86171有两个低噪声电荷积分模拟前端，每个模拟前端包括独立的19.5位ADC和业界一流的环境光抵消(ALC)电路，组成当今市场上最高性能的集成式光学数据采集系统。

MAX86171拥有较低功耗、紧凑的尺寸、使用简单且灵活，是脉搏血氧仪和心率检测等光学检测应用的理想选择。

MAX86171工作在1.8V主电源和3.1V至5.5V LED驱动器电源。器件以自主方式支持I2C和SPI接口。器件具有256字内置FIFO。MAX86171采用小尺寸28焊球WLP封装。

应用

• 可穿戴设备，支持健身、健康和医疗应用
• 临床级高精度
• 适用于手腕、指尖、耳朵和其他部位
• 优化性能用于检测：
• 光学心率检测
• 心率变异
• 血氧饱和度 (SpO₂)
• 身体含水量
• 肌肉和组织氧饱和度( (SmO₂ and StO₂)
• 最大耗氧量 (VO₂ max)

AD5940是一款高精度、低功耗模拟前端(AFE)，专为需要高精度、电化学测量技术的便携式应用而设计，如电流、伏安或阻抗测量。AD5940设计用于皮肤阻抗和人体阻抗测量，并配合完整生物电或生物电位测量系统中的AD8233 AFE使用。AD5940针对电化学有毒气体检测而设计。

AD5940包括两个高精度激励环路和一个通用测量通道，能够在测试下对传感器进行各种测量。第一个激励环路包括一个超低功耗、双通道输出串、数模转换器(DAC)和一个低功耗、低噪声恒电势器。该DAC的一个输出可控制恒电势器的同相输入，另一个输出控制跨阻放大器(TIA)的同相输入。该低功耗激励环路能够生成DC至200 Hz的信号。

第二个激励环路包括一个12位DAC，称为高速DAC。该DAC能够生成最高200 kHz的高频激励信号。

AD5940测量通道内置集成输入缓冲器的16位、800 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)、内置抗混叠滤波器和可编程增益放大器(PGA)。ADC前面的输入复用器允许用户选择输入通道进行测量。这些输入通道包括多个外部电流输入、外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。

电流输入包括两个具有可编程增益的TIA和用于测量不同传感器类型的负载电阻。第一个TIA，称为低功耗TIA，可测量低带宽信号。第二个TIA，称为高速TIA，可测量高达200 kHz的高带宽信号。

超低泄漏、可编程开关矩阵将传感器连接到内部模拟激励和测量模块。此矩阵提供一个接口，可用于连接外部RTIA和校准电阻。该矩阵还可用于将多个电子测量器件多路复用到相同的可穿戴设备电极。

提供精密1.82 V和2.5 V片内基准电压源。内部ADC和DAC电路采用此片内基准电压源，以确保1.82 V和2.5 V外设均具有低漂移性能。

AD5940测量模块可通过直接寄存器写入串行外设接口(SPI)或通过使用预编程的时序控制器（可自主控制AFE芯片）进行控制。6 kB的静态随机访问存储器(SRAM)划分为深度数据先进先出(FIFO)和命令FIFO。测量命令存储在命令FIFO中且测量结果存储在数据FIFO中。多个FIFO相关中断可用于指示FIFO何时写满。

测量命令存储在命令存储器中，测量结果存储在数据 FIFO 中。许多 FIFO 的相关中断可用于指示 FIFO 状态，即 FIFO 满和 FIFO 溢出。

提供 8 个通用输入/输出（GPIO），可使用 AFE 时序控制器进行控制，从而可对多个外部传感器套件进行周期精确控制。AD5940 采用 2.8 V 至 3.6 V 电源，额定温度范围为 -40°C 至 + 85°C。AD5940 采用 56引脚、3.6 mm × 4.2 mm WLCSP 封装。

应用

• 电化学测量
• 电化学气体传感器
• 恒电势器/电流测量/伏安法/循环伏安法
• 生物阻抗应用
  • 皮肤阻抗
  • 人体阻抗
• 连续血糖监测
• 电池阻抗

ADuCM355是一款片内系统，可控制和测量电化学传感器和生物传感器。ADuCM355是一款基于Arm^® Cortex^™-M3处理器的超低功耗混合信号微控制器。该器件具有电流、电压和阻抗测量功能。

ADuCM355内置集成输入缓冲器的16位、400 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)、抗混叠滤波器(AAF)和可编程增益放大器(PGA)。电流输入包括三个具有可编程增益的跨导放大器(TIA)和用于测量不同传感器类型的负载电阻。模拟前端(AFE)还包含两个专门针对恒电势器能力而设计的低功耗放大器，使外部电化学传感器保持恒定的偏置电压。这两个放大器的同相输入由片内双通道输出数模转换器(DAC)进行控制。模拟输出包括高速DAC和用于产生交流信号的输出放大器。

ADC的转换速率最高可达400 kSPS，且具有−0.9 V至+0.9 V输入范围。ADC前面的输入复用器允许用户选择输入通道进行测量。这些输入通道包括三个外部电流输入、多个外部电压输入和内部通道。利用内部通道，可对内部电源电压、裸片温度和基准电压源进行诊断测量。

三个电压DAC中有两个是双通道输出、12位电阻串DAC。每个DAC的一个输出可控制恒电势器放大器的同相输入，另一个控制TIA的同相输入。

第三个DAC（有时被称为高速DAC）针对用于阻抗测量的高功率TIA而设计。此DAC的输出频率范围高达200 kHz。

提供1.82 V和2.5 V片内精密基准电压源。内部ADC和电压DAC电路采用此片内基准电压源，以确保外设均具有低漂移性能。

ADuCM355集成了一个26 MHz Arm Cortex-M3处理器，它是一款32位简化指令集计算机(RISC)。Arm Cortex-M3处理器还具有灵活的多通道直接存储器存储控制器(DMA)，支持两个独立的串行外设接口(SPI)端口、通用异步接收器/发射器(UART)和I²C通信外设。ADuCM355片内还集成128 kB非易失性闪存/EE存储器和64 kB单一随机存取存储器(SRAM)。

数字处理器子系统从26 MHz片内振荡器接收时钟信号。该振荡器是主数字芯片系统时钟源。或者，26 MHz锁相环(PLL)可以用作数字系统时钟。此时钟在内部进行细分，以便处理器在较低频率下工作并省电。该器件还内置一个低功耗、32 kHz振荡器，可给定时器提供时钟。ADuCM355包括3个通用定时器、1个唤醒定时器（可用作通用定时器）和1个系统看门狗定时器。

模拟子系统内置单独的16 MHz振荡器，用于为模拟芯片上的ADC、DAC和其他数字逻辑元件提供时钟源。该模拟芯片还包含单独的32 kHz、低功耗振荡器，用于为模拟芯片上的看门狗定时器提供时钟源。32 kHz振荡器和此看门狗均独立于数字芯片振荡器和系统看门狗定时器。

可根据具体应用要求配置多个通信外设。这些外设包括UART、I²C、两个SPI端口和通用输入/输出(GPIO)端口。这些GPIO与通用定时器相结合，可组合生成脉冲宽度调制(PWM)类输出。

支持通过串行线调试端口(SW-DP)接口进行非介入仿真和编程下载。

ADuCM355采用2.8 V至3.6 V电源供电，额定温度范围为-40°C至+85°C。该芯片提供72引脚、6 mm × 5 mm基板栅格阵列(LGA)封装。

请注意，在整篇数据手册中，多功能引脚（如P0.0/SPI0_CLK）由整个引脚名称或引脚的单个功能表示；例如P0.0即表示仅与此功能相关。

应用

• 气体探测
• 食品质量
• 环境检测（空气、水和土壤）
• 血糖仪
• 生命科学和生物感测分析
• 生物阻抗测量
• 通用安培检测法、伏安法和阻抗频谱分析功能

DeepCover^®嵌入式安全解决方案将敏感数据隐藏在多层先进的物理安全保护之下，从而提供非常安全的密钥存储。

DeepCover安全认证器(MAX66240)是一款应答机IC，它将兼容ISO/IEC 15693和ISO 18000-3模式1的RF前端、基于FIPS 180的SHA-256引擎和4096位用户EEPROM集成在单个芯片中。双向安全模式在主机系统和MAX66240之间实施双向认证。每个认证器都有自己保证唯一的64位ROM ID，该编号已在出厂时编入芯片中。这个ROM ID用作加密操作的基本输入参数，并在应用中用作电子序列号。

应用

• 访问控制
• 资产跟踪
• 医疗传感器认证和校准
• 打印机墨盒配置和监测
• 系统知识产权保护

DS28E16安全认证器集FIPS202兼容安全散列算法(SHA-3)质询和响应认证与安全EEPROM于一身。

器件提供一组核心加密工具，包括SHA-3引擎、256位安全EEPROM、递减计数器和唯一的64位ROM识别码(ROM ID)。唯一的ROM ID用作加密运算的基本输入参数，也作为应用中的电子序列号。器件通过单触点1-Wire®总线通信。通信采用1-Wire协议，ROM ID作为多器件1-Wire网络中的节点地址。

应用

• 配件和外设安全认证
• 电池认证和充电循环跟踪
• 医疗工具/附件认证和校准

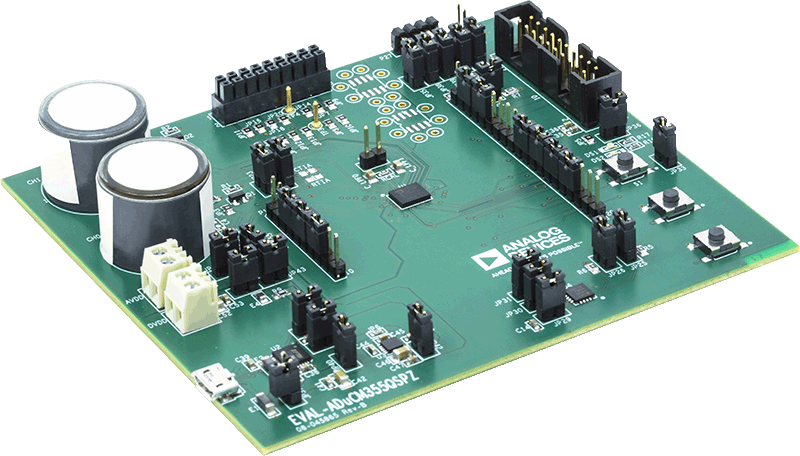

ADuCM355片上系统提供偏置和测量各种不同电化学传感器所需的特性。实现各种不同的电化学技术时，包括计时安培分析法、伏安法和电化学阻抗谱分析(EIS)，EVAL-ADuCM355QSPZ允许用户评估ADuCM355的性能。

ADuCM355数据手册提供ADuCM355的完整规格，使用EVAL-ADuCM355QSPZ时应同时参考EVAL-ADuCM355QSPZ用户指南与数据手册。

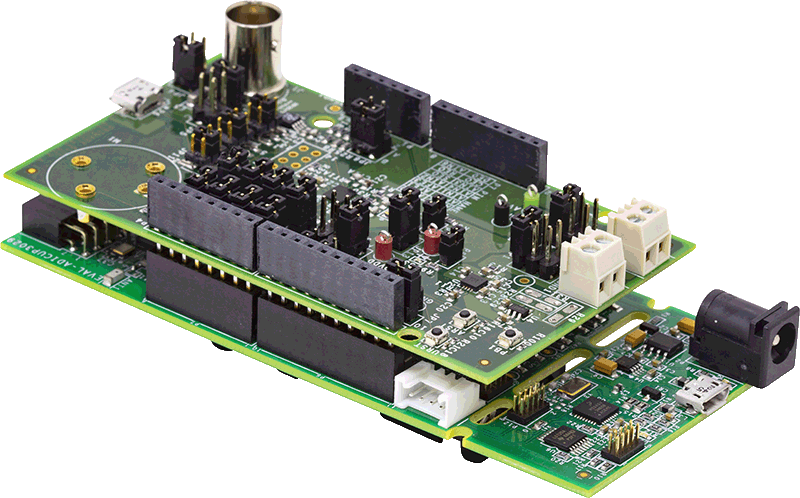

AD5940 专门用于对电化学电池进行高精度分析。该评估套件旨在轻松配置 AD5940，以便在典型的电化学电池上进行电化学测量。该评估套件包括基于 EVAL-ADICUP3029 Arm^® Cortex^™-M3 微控制器的 Arduino Uno 外形板、EVAL-AD5940ELCZ 子板以及定制微型 USB 到鳄鱼线缆，用于将硬件连接到各种化学装置。

Optical techniques are used in a broad class of liquid analysis techniques. Phenomena such as absorbance, fluorescence, scattering, and backscatter are used to detect chemical composition, pH, turbidity, and other chemical and physical properties. Optical techniques have several advantages, namely, they are contact free, not destructive, high precision, and high sensitivity; however, they often require complicated electronics to compensate for electrical and physical errors. Also, defining the optical path and eliminating ambient light interference requires careful enclosure design.

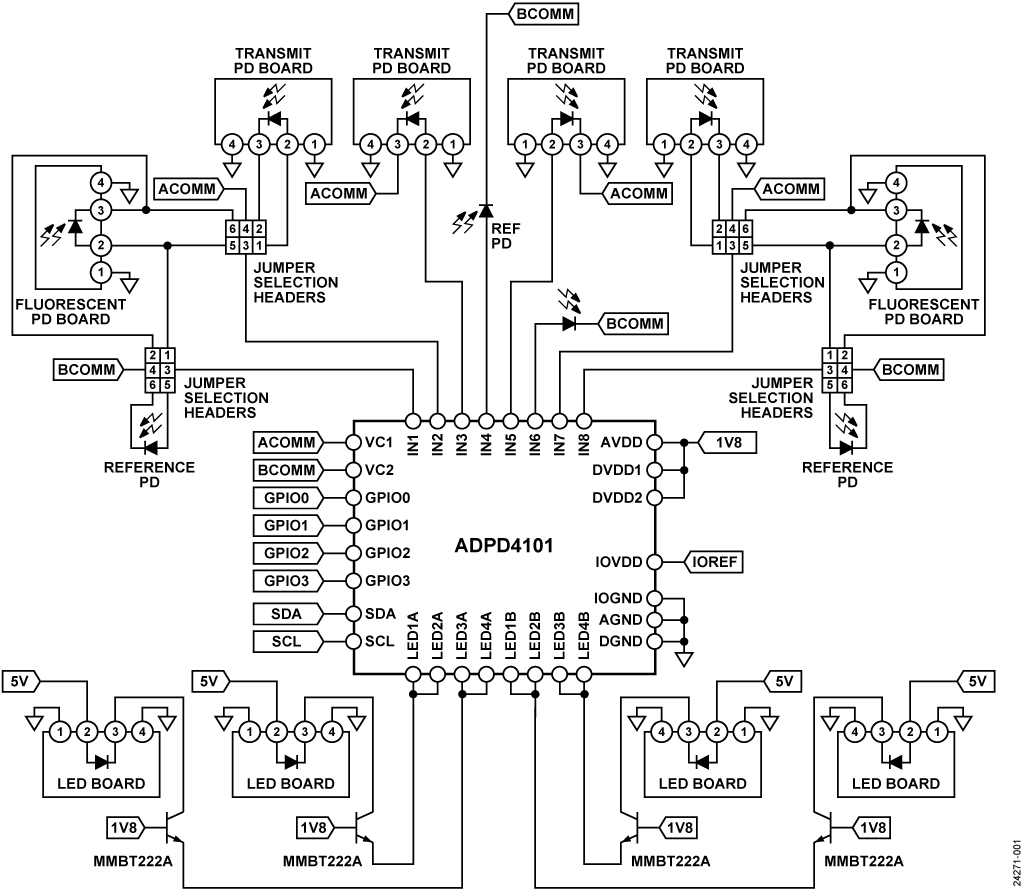

The circuit shown in Figure 1 is a reconfigurable multiparameter optical liquid measurement platform capable of performing colorimetry, turbidity, and fluorometry. The design minimizes complexity by using a highly integrated, multimodal sensor front end capable of simultaneously driving four LEDs, and synchronously measuring four pairs of photodiodes at a flexible sampling rate. Furthermore, the front end has on-chip digital filters and high ambient light rejection that allow the platform to operate with full performance regardless of environmental lighting conditions.

Despite benchtop instrument performance, the system is adaptable to portable and handheld applications. The LED current is configurable to be as low as 2 mA. With a 200 nA standby current and a flexible output data rate, the system achieves ultralow power consumption. Furthermore, the main board is designed in an Arduino-compatible shield form factor for rapid prototyping with common processor platforms.

The platform supports a wide range of LED sources from infrared to ultraviolet wavelengths, and the four independent light paths can be simultaneously measured. Additionally, two of these light paths support perpendicular measurement capabilities for applications like fluorescence and turbidity.

Each light path includes a measurement and reference photodiode that samples the intensity of the incident beam, allowing errors due to LED current source accuracy, LED drift, and mechanical imperfections to be nearly eliminated.

许多重要的液体分析（如pH值）依赖于电化学，电化学是化学的一个分支，通过测量电子从一种反应物到另一种反应物的转移来表征还原-氧化反应的行为。电化学技术可以直接或间接用于检测影响水质的几个重要参数，包括化学指标、生物和细菌指标，甚至一些低含量污染物，如重金属。许多此类指示性测量与确定被测分析物的重要质量参数有关。

图1所示电路是一个模块化检测平台，用户可利用它来设计灵活的电化学水质测量解决方案。其高集成度使得电化学测量平台可应用于各种水质探针，包括pH值、氧化还原电位(ORP)和电导池。

该系统允许一次连接多达四个探针，以进行不同的水质测量。
