MAX66240

DeepCover安全认证器,具有ISO 15693、SHA-256和4Kb用户EEPROM

更多 showmore-icon

首款基于SHA-256对称密钥的认证器

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 专用硬件加速SHA引擎
  • 强大认证能力,面临高位数用户可编程密码和输入挑战
  • 4096位用户EEPROM,采用用户可编程的R/W保护选项,包括OTP/EPROM仿真模式
  • 唯一的工厂编程64位标识号
  • ISO/IEC 15693:最高26kbps
  • 为所有引脚提供±2kV HBM ESD保护
更多细节
show more Icon

DeepCover®嵌入式安全解决方案将敏感数据隐藏在多层先进的物理安全保护之下,从而提供非常安全的密钥存储。

DeepCover安全认证器(MAX66240)是一款应答机IC,它将兼容ISO/IEC 15693和ISO 18000-3模式1的RF前端、基于FIPS 180的SHA-256引擎和4096位用户EEPROM集成在单个芯片中。双向安全模式在主机系统和MAX66240之间实施双向认证。每个认证器都有自己保证唯一的64位ROM ID,该编号已在出厂时编入芯片中。这个ROM ID用作加密操作的基本输入参数,并在应用中用作电子序列号。

应用

  • 访问控制
  • 资产跟踪
  • 医疗传感器认证和校准
  • 打印机墨盒配置和监测
  • 系统知识产权保护
如需完整文档,请填写保密协议(NDA)。要申请获取NDA,请点击此处。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX66240E/D+T
  • HTML
  • HTML
MAX66240E/D+U
  • HTML
  • HTML
MAX66240E/W+
  • HTML
  • HTML
MAX66240ESA+
  • HTML
  • HTML
MAX66240ETB+
  • HTML
  • HTML
MAX66240ETB+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX66240ESA+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX66240ESA+

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

MAX66240EVKIT

MAX66240的标签评估套件,需要NFC阅读器

zoom

MAX66240EVKIT

MAX66240的标签评估套件,需要NFC阅读器

MAX66240的标签评估套件,需要NFC阅读器

特性和优点

  • 13.56MHz HF接口
  • 用户EEPROM安全认证存储器页读/写操作
  • 用户EEPROM页/块读/写操作
  • 写“密钥”及计算信息验证代码的安全操作

产品详情

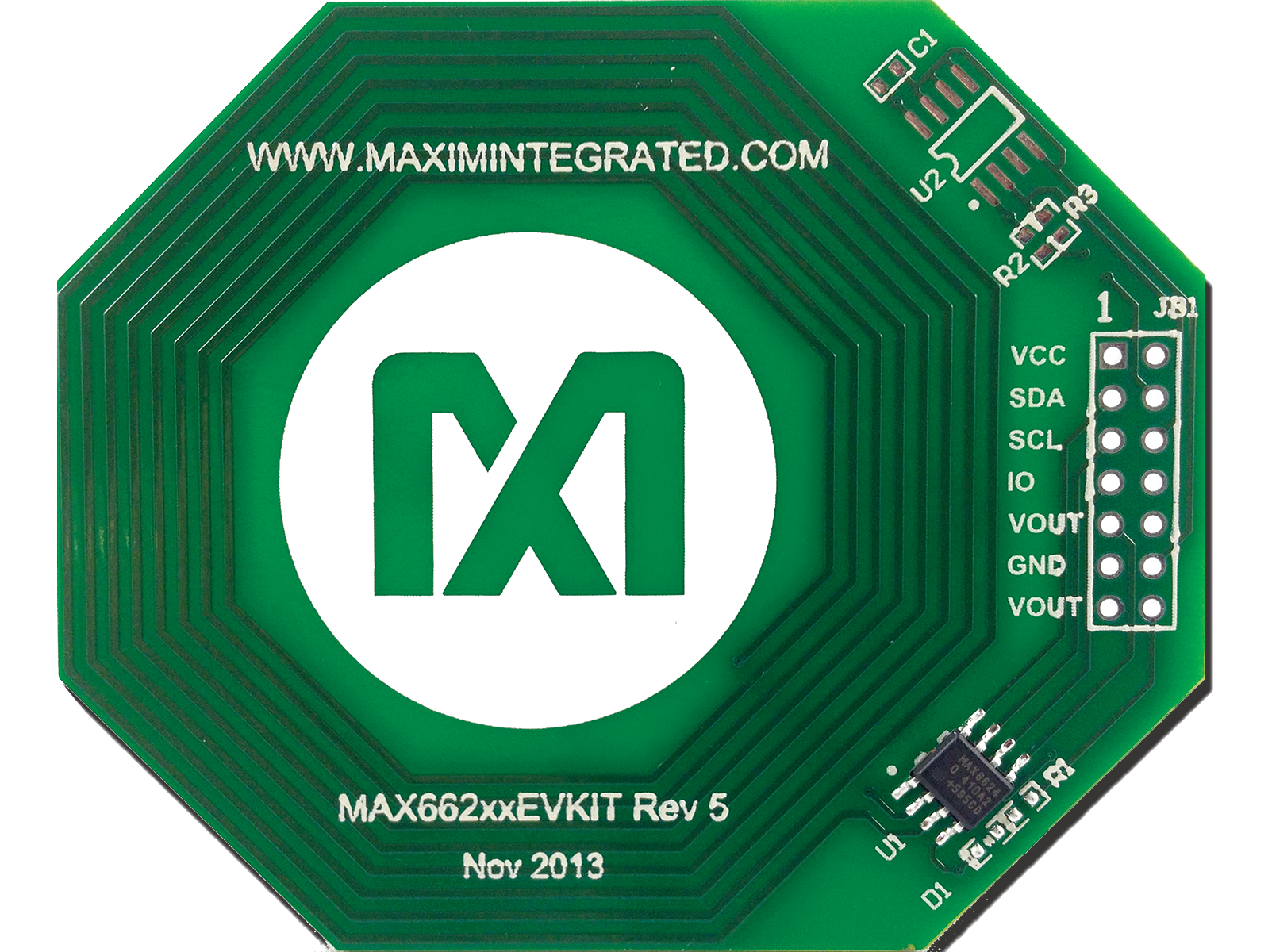

MAX66240评估板(EV kit)参考设计为完全就绪的PCB,演示Maxim的MAX662xx家族安全HF IC。电路板采用六边形天线结构(见评估板照片及完整数据资料中的图3),调谐至13.56MHz。

评估板是设计师、测试和系统工程师评估MAX66240标签方案的平台。评估板允许用户评估器件主要特性的性能和能力,是新NFC/RFID标签设计入门的好平台。

应用

  • 接入控制
  • 资产跟踪
  • 医用传感器鉴定与校准
  • 打印机色带盒配置与监测
  • 系统知识产权保护

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

zoom

MAX66300-24XEVKIT

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

Reader and Tag Evaluation Kit for the MAX66300/MAX66240/MAX66242

特性和优点

  • 安全、非接触RFID读卡器(MAX66300)
    • 3.3V或5V AFE工作电压
    • 通过MAXQ610支持UART和SPI接口
    • 配置适合直接天线连接的低功耗系统
    • 板载13.56MHz和24MHz振荡器
    • 基于对称密钥的安全认证系统
    • 用于电路板复位和MAX66300复位的按钮
    • 端口选择开关控制
    • 用于SPI、UART的跳线和控制信号
  • 具有保护的标签方案,带有外设连接(MAX66242)
    • 13.56MHz HF接口
    • 用户EEPROM安全认证存储器页读/写操作
    • 用户EEPROM页或块读/写操作
    • 写密钥和计算MAC的安全操作
    • 能量收集VOUT,用于将LED打开/关断
    • 通过I2C与板载温度传感器IC DS75S通信
  • 提供MAX66300-24x评估系统软件

产品详情

MAX66300-24x评估板(EV系统)包括MAX66300评估板(EV kit)和MAX66242标签认证器。MAX66300评估板包括用于13.56MHz非接触通信的RFID读卡器和SHA-256安全认证协处理器。RFID读卡器符合ISO 15693标准,安全认证协处理器基于FIPS 180-4标准。MAX66242标签方案符合ISO 15693标准。通过将MAX66300评估板与MAX66242评估板组成一套系统,评估软件可显示质询和响应安全认证过程以及其他器件相关功能。

应用

  • 资产跟踪
  • 消费品认证
  • 血糖仪/监测仪
  • 手持读卡器模块
  • 打印机读卡器(墨盒)
  • 安全门禁控制
