Designed, Built, Tested
Board pictured here has been fully assembled and tested.

Overview

設計リソース

設計/統合ファイル

  • Hardware Files
設計ファイルのダウンロード 23.62 M

評価用ボード

型番に"Z"が付いているものは、RoHS対応製品です。 本回路の評価には以下の評価用ボードが必要です。

  • MAXREFDES101# EV Kit
在庫確認と購入

説明

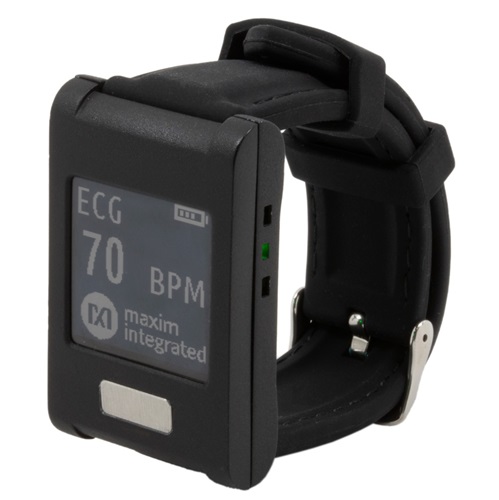

MAXREFDES101は、腕時計型ウェアラブル形状の独自の評価/開発プラットフォームで、広範なマキシムのヘルスセンシングアプリケーション用製品の機能を実証します。この第2世代のヘルスセンサープラットフォーム(MAXREFDES100の後継製品)は、PPGアナログフロントエンド(AFE)センサー、生体電位AFE (MAX30001)、体温センサー(MAX30205)、マイクロコントローラ(MAX32630)、パワーマネージメントIC (MAX20303)、および6軸加速度計/ジャイロスコープを内蔵しています。この完全なプラットフォームは、腕時計型の筐体と、心拍数アルゴリズムを内蔵した生体センサーハブ(MAX32664)を含んでいます。アルゴリズムの出力と生データは、デモ、評価、およびカスタマイズされた開発用にBluetooth®を介してAndroid®アプリまたはPC GUIにストリーミング可能です。

設計ファイル、ファームウェア、およびソフトウェアは、「設計リソース」タブから入手可能です。このボードは、ご購入いただくことも可能です。

機能と利点

  • フォトプレチスモグラフィ(PPG)
  • 生体電位測定(ECG)
  • 皮膚温
  • 心拍数アルゴリズム内蔵
  • 動きおよび回転
  • ウェアラブル腕時計形状

Details Section

はじめに

MAXREFDES101#は、マキシムのヘルスセンサー開発プラットフォームファミリの第2世代です。前世代のMAXREFDES100#と同様、MAXREFDES101#はマキシムのウェアラブル製品ポートフォリオの迅速な評価を可能にし、カスタムフィットネス、ヘルス、および臨床アプリケーションの開発時間を大幅に短縮します。

MAXREFDES101#プラットフォームは、以下の主要コンポーネントを含んでいます。

  • マイクロボード:MAX32630マイクロコントローラ、パワーマネージメントIC (PMIC)のMAX20303、デュアルモードBluetooth、および6軸加速度計/ジャイロスコープ内蔵

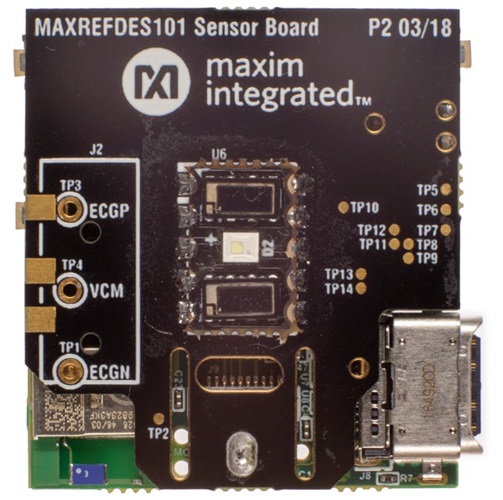

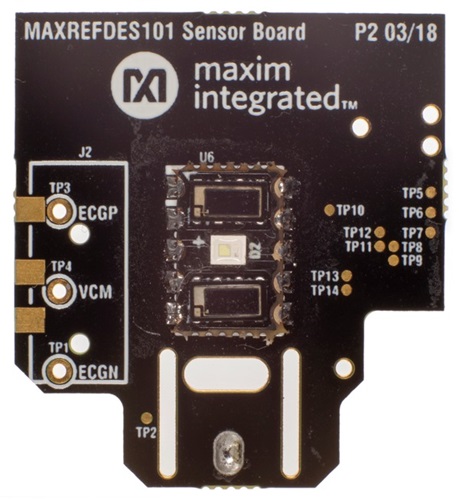

  • センサーボード:AFE のMAX86141、2つの緑色LEDとフォトダイオードを備えた光心拍数センサー、ECGセンサーのMAX30001、体温センサーのMAX30205、および心拍数アルゴリズムを内蔵した生体センサーハブのMAX32664内蔵
  • Picoアダプタボード(マイクロボードのファームウェアアップグレード時にのみ使用)
  • 腕時計型筐体
  • ハードウェア設計ファイル、ファームウェア、およびソフトウェア

システムダイアグラム

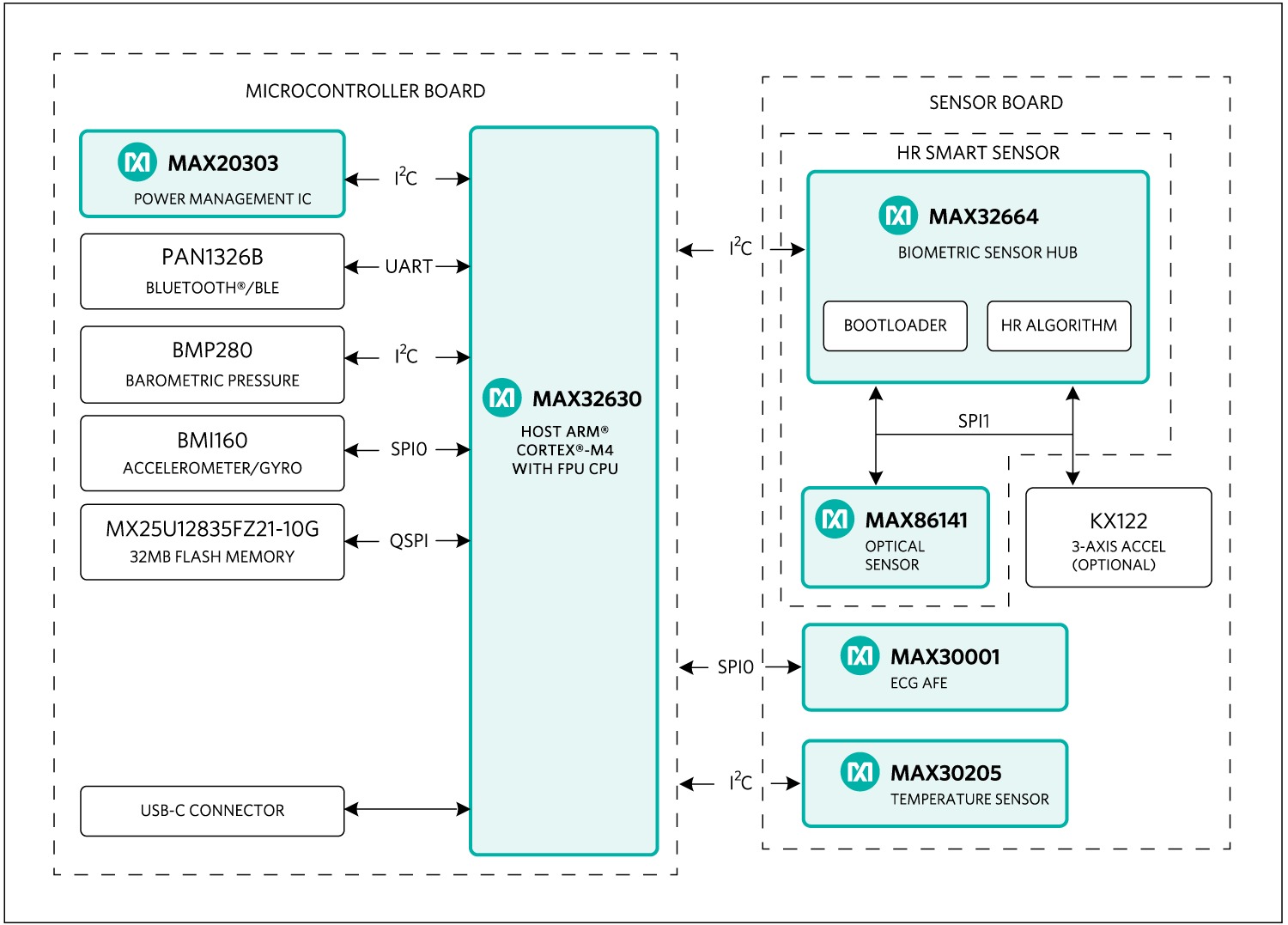

MAXREFDES101 system diagram.

MAXREFDES101#のシステムダイアグラム

ユーザーガイド

必要機器

  • データロギング用のBluetooth接続を備えたPCまたはAndroid機器(タブレットなど)

適切なMAXREFDES101#ユーザーガイドをダウンロードし、読み、各ステップに注意深く従ってください。


AndroidはGoogle Inc.の登録商標です。
MaximはMaxim Integrated Products, Inc.の登録商標です。
Bluetoothワードマークおよびロゴは、Bluetooth SIG, Inc.が所有する登録商標です。
