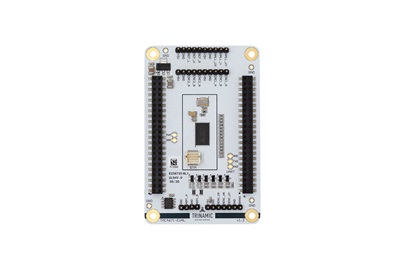

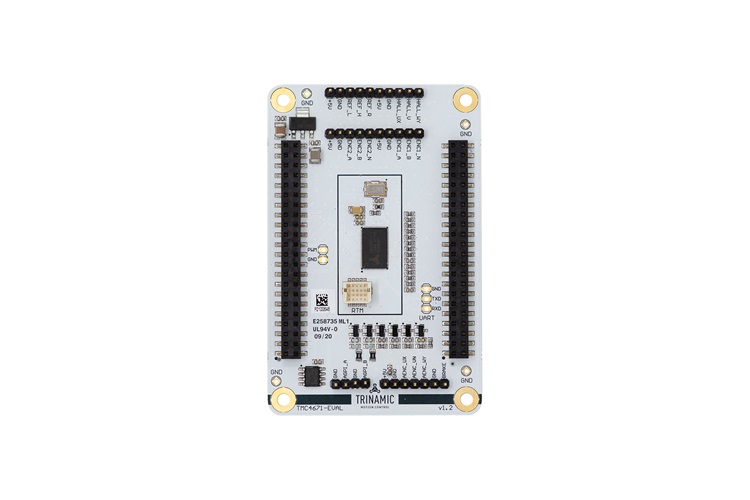

TMC4671-EVAL

製品概要

TMC4671-EVALを用いることで、TMC4671-LAの全機能を調べることができます。

TMC4671-10A70V-EV-KIT / TMC4671-2A24V-EV-KITの2つの評価用キットは、1つのMCUボードLandungsbruecke、2つのEselsbrueckeブリッジ・ボード、1つのTMC-UPS-10A70V-A-EVAL / TMC-UPS-2A24V-A-EVAL電力段、および1つのTMC4671-EVALドライバ・ボードで構成されたセットです。更に、リアルタイム・モニタリング・インターフェース（RTMI）用のUSBアダプタ、USB-2-RTMIを用いることを推奨します。

このフル機能セットにより、わずか数分以内に手早く簡単に起動してモーター・チューニングができると同時に、全レジスタへのフル・アクセスが可能であり、かつ全ての機能および診断を実行できます。診断を行う場合は、Eselsbrueckeブリッジ・ボード上でプローブを用いることにより、MCUとTMC4671の間の全ての信号にアクセスできます。ユーザ独自のプロセッサ・プラットフォームへの転送を簡単化するために、MCUボードを切り離すことが可能です。

開始にあたって必要なのは、電源と、簡単で柔軟に使えるADI TrinamicのTMCL-IDEのみです。このグラフィカル・ユーザ・インターフェースはセットアップを簡単なものにすると同時に、直接モードでのコマンドの使用をサポートします。また、グラフで可視化されたリアルタイム動作をモニタし、データのログ記録と保存を行います。全ての設定値は、ユーザ独自のファームウェア・プロジェクトで使用できるよう、簡単にエクスポートできます。

TMCL-IDEの詳細

TMC4671でリニア段を駆動するための順を追ったガイドが必要な場合は、ブログの投稿をご覧ください。この投稿では、Trinamicのエンジニアが、リニア段をセットアップする方法、TMCL-IDEを用いてコントローラをチューニングする方法、ファームウェアをユーザ独自のプロジェクトに適応させる方法について、3つのブログで説明しています。

クイック・セットアップ・ガイド

アプリケーション

• ラボラトリ・オートメーション
• 製造業
• 半導体の取り扱い
• ロボット
• ファクトリ・オートメーション
• 試験および計測
• 生命科学
• バイオテクノロジ
• リキッド・ハンドリング
