製品概要

機能と利点

  • ADL5580用のフル機能評価用ボード
  • 両電源動作
  • ACEを搭載した使いやすいインターフェース

製品概要

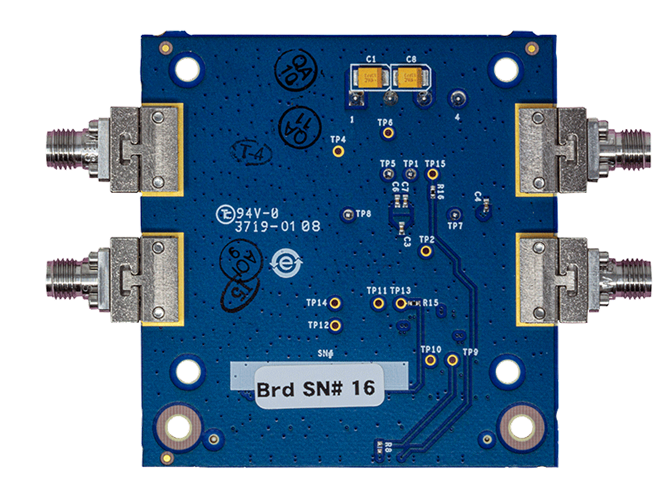

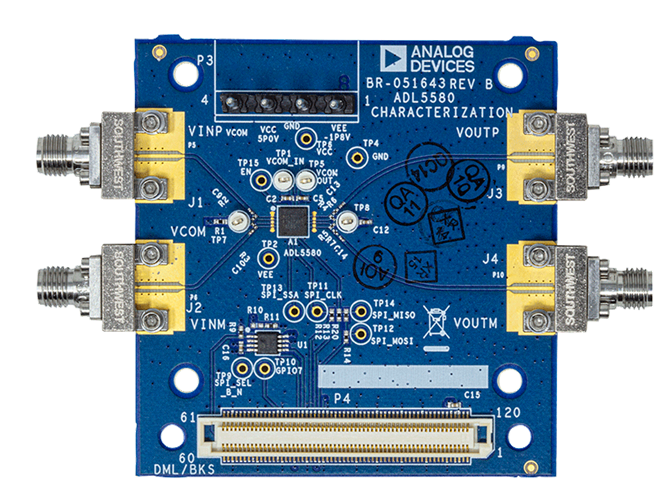

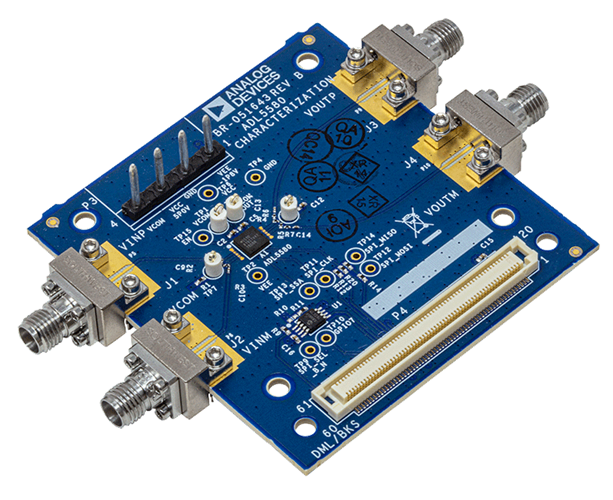

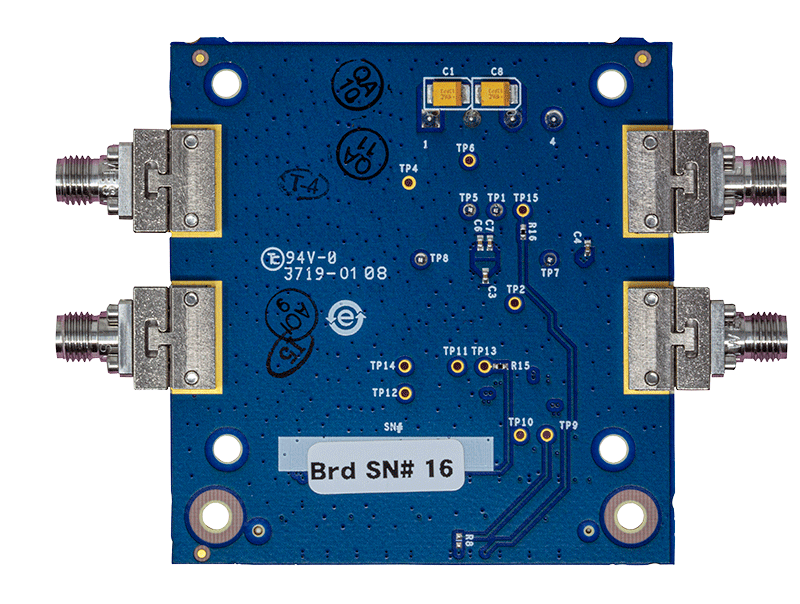

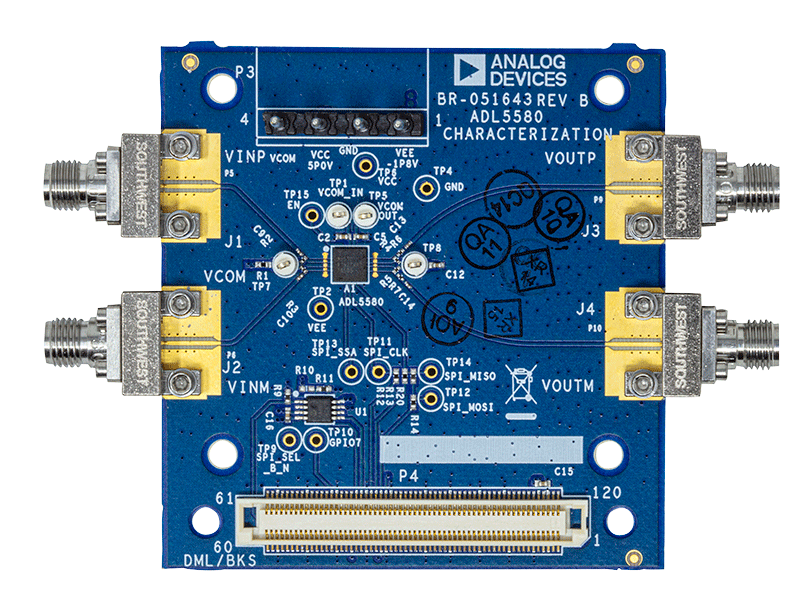

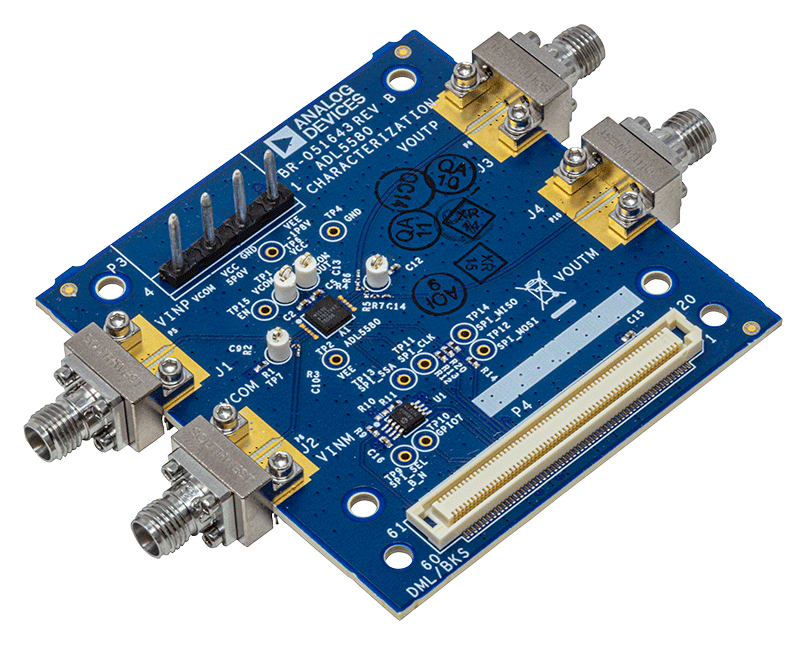

ADL5580-EVALZ評価用ボードでは、SDP-Sインターフェース・ボードを使用することで、Windows® PCのUSBポートを介してADL5580を手動制御できます。

ADL5580の詳細については、ADL5580のデータシートを参照してください。ADL5880-EVALZ評価用ボードを使用する際は、ユーザ・ガイドと併せてADL5580のデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • +5Vおよび−1.8V DC電源
  • EVAL-SDP-CS1Z（SDP-S）システム・デモンストレーション・プラットフォーム
  • ネットワーク・アナライザ
  • 信号発生器
  • 高インピーダンス・プローブを備えたオシロスコープ（オプション）
  • スペクトラム・アナライザ（オプション）
  • 2個以上のUSBポートを備えたWindows PC

必要なソフトウェア

  • ACEソフトウェア

関連資料

  • すべてを表示 (2)
  • ユーザ・ガイド (1)
  • データシート (1)
    • Document Type

    ソフトウェア

    ACE Software

    ZIP
    36 MB
    ACE plug-in for Board.FMCADC20 1.2020.32200 [8 28 24]
    Plugin supporting the AD-FMCADC20-EBZ evaluation board with the AD9213, ADL5580, ADF4371 and HMC7044 products in a full system board design.
    ZIP
    111 KB
    ACE plug-in for Board.ADL5580 1.2020.31500 [7 31 20]
    Supports the ADL5580-EVALZ board. The ADL5580 is a high performance, single, differential amplifier with 10dB of voltage gain, optimized for applications spanning from dc to 10GHz.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
