EVAL-ADG2404

製品概要

EVAL-ADG2404は、ADG2404の評価用ボードです。ADG2404はアナログ4:1マルチプレクサです。ADG2404は、3ビットのバイナリ・アドレス・ライン（A0、A1、EN）による決定に従い、4個のうち1つの入力を共通の出力（D）にスイッチします。マルチプレクサ・アプリケーションで使用する場合、スイッチはブレーク・ビフォア・メークのスイッチング動作を行います。

各スイッチをオンにすると、両方向に均一に信号が伝達されます。各スイッチの入力信号範囲はVSS～VDD − 2Vです。これらのスイッチがディスエーブルの場合、電源電圧までの信号レベルがブロックされます。ADG2404にはVLピンがありません。デジタル入力は、全動作電源範囲で1.8Vロジック入力と互換性があります。オン抵抗のプロファイルは、アナログ入力の範囲全体にわたって極めて平坦であり、オーディオ信号の切替え時に優れた直線性と低歪みを維持します。

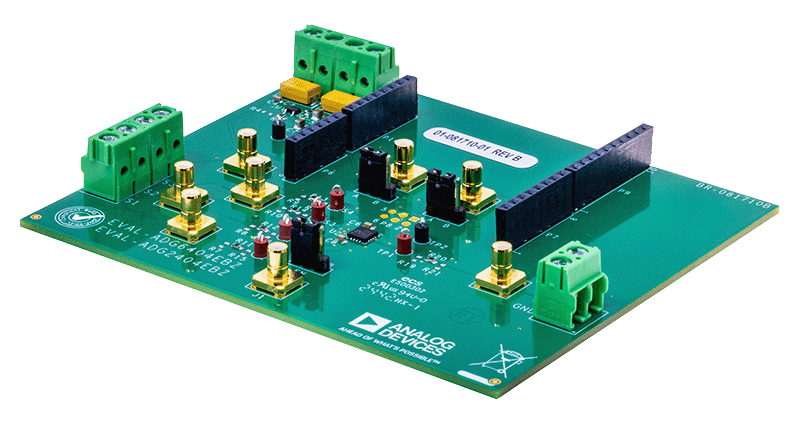

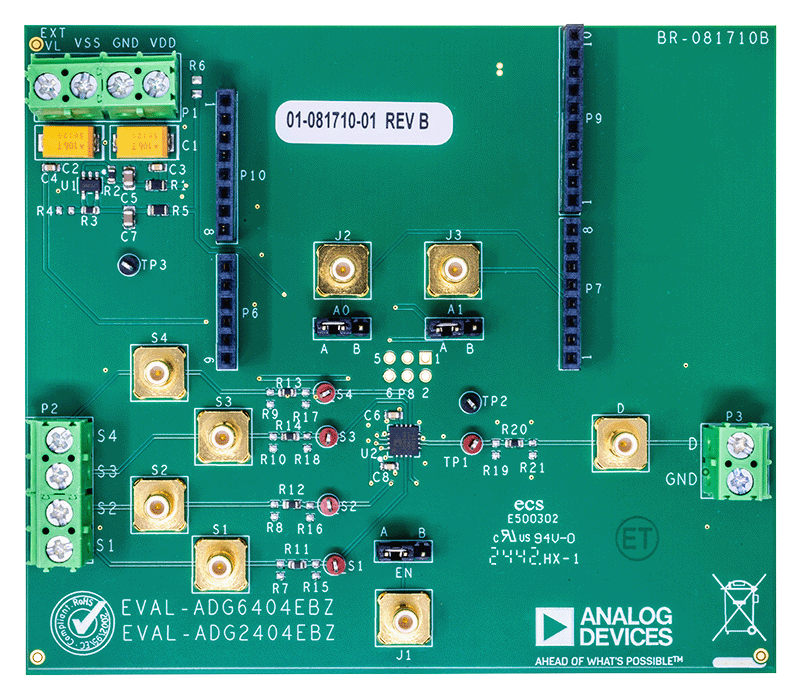

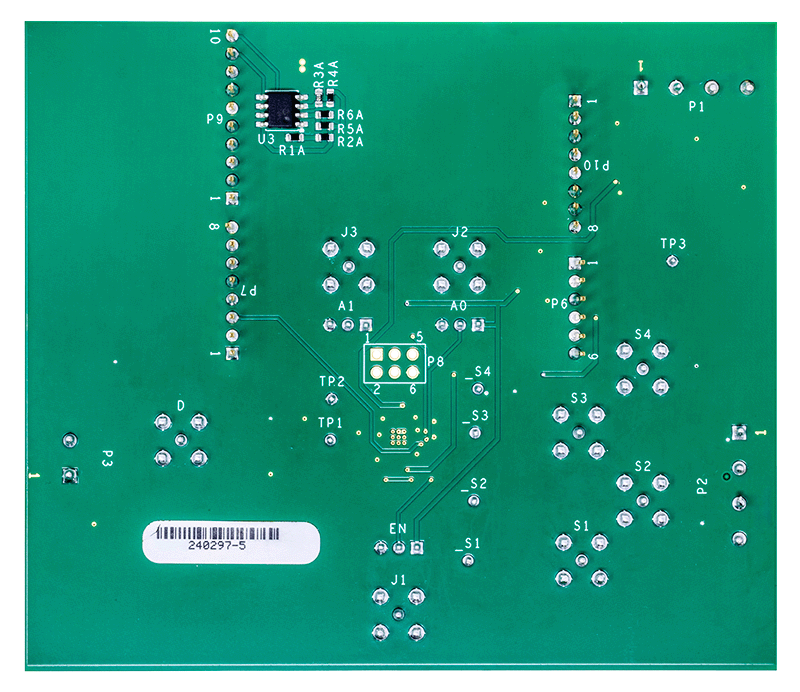

ユーザ・ガイドの図1に、EVAL-ADG2404評価用ボードが示されています。ADG2404はこの評価用ボードの中央に位置しており、ソースと各ドレイン・ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子がこのデバイスに電力を供給します。4番目の端子は一定のデジタル・ロジック電源電圧を提供します（必要な場合）。または、ボード上のADP7142からデジタル・ロジック電源電圧を供給することもできます。

ADG2404の詳細な仕様は、アナログ・デバイセズから入手できるADG2404のデータシートに記載されています。EVAL-ADG2404評価用ボードを使用する際は、このユーザ・ガイドと併せてADG2404のデータシートを参照してください。
