EVAL-AD9166
製品概要
機能と利点
- 1つの接続ポイントしか必要とせず、AD9166ベクトル信号発生器ICを簡単に評価
- ADF4372を搭載したオンボード・クロッキングを内蔵
- オンボード電源および電源シーケンサを内蔵
製品概要

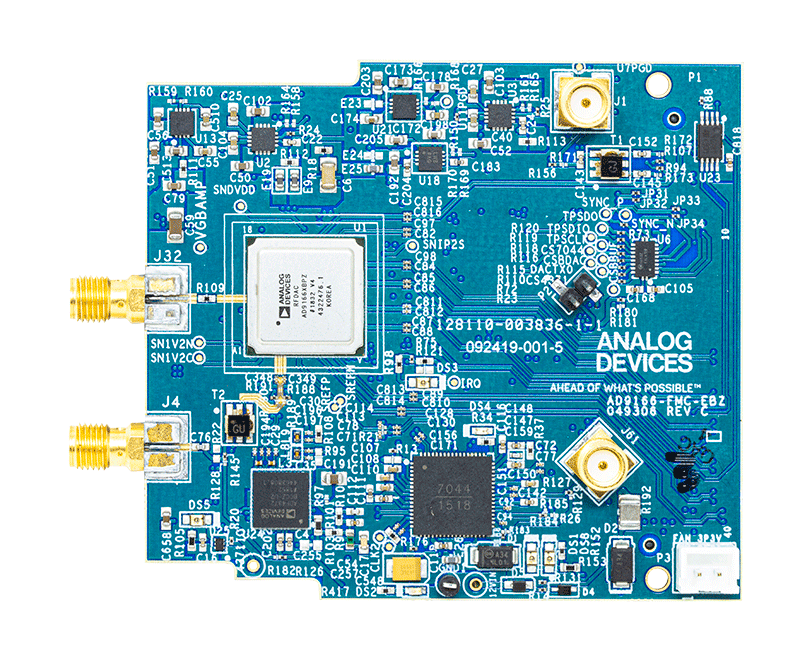

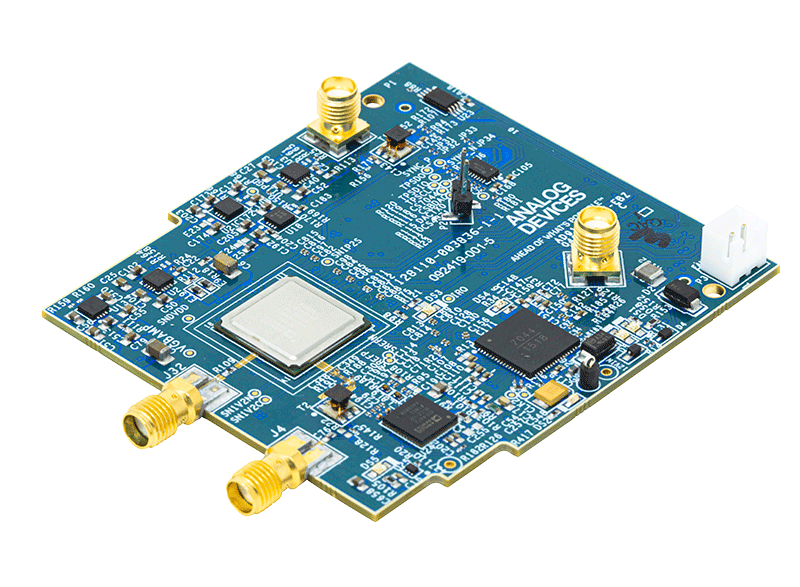

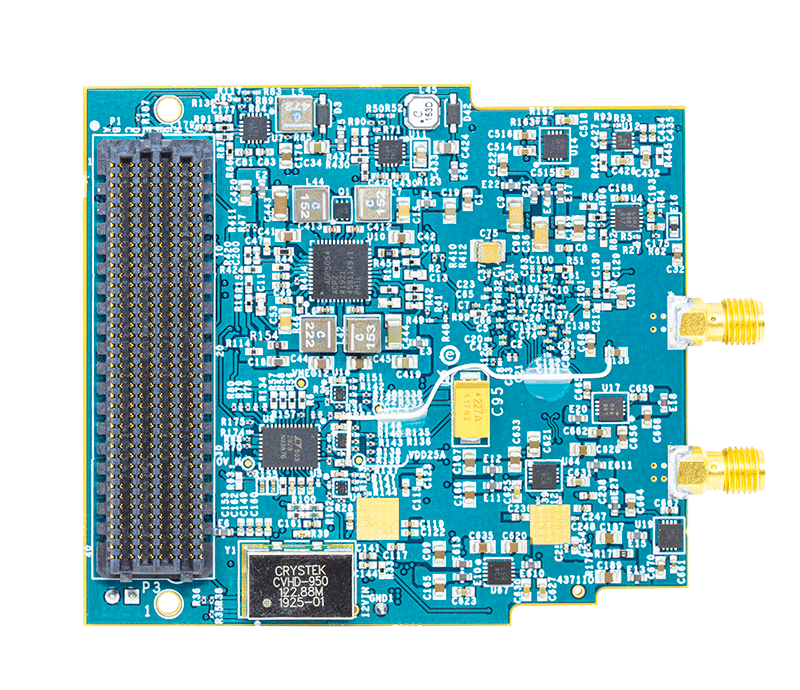

ADS7-V2EBZパターン・ジェネレータに接続して、AD9166高速ベクトル信号発生器を迅速に評価できる評価用ボードです。ADS7-V2EBZは自動的に信号データをフォーマットし、JESD204Bリンクを介して評価用ボードに送信するので、デバイスの評価が簡単になります。評価用ボードの電力は、ADS7-V2EBZにより提供されるフィールド・プログラマブル・ゲート・アレイ（FPGA）メザニン・カード（FMC）電源から供給されます。評価用ボードは、市販のXilinx®またはIntel®製フィールド・プログラマブル・ゲート・アレイ（FPGA）開発ボードにも接続することができます。
評価用ボードには、クロック・バッファHMC7044が含まれています。HMC7044は、ADS7-V2EBZにリファレンス・クロックを提供し、ADS7-V2EBZおよびAD9166に内蔵されたD/Aコンバータ（DAC）の両方にSYSREF±信号を提供します。オンボードADF4372は、DAC向けのサンプリング・クロックを発生します。
リファレンスおよびサンプリング・クロックは、オンボード・サブミニチュア・バージョンA（SMA）ポートを介して、外付けで接続することができます。SYSREF±については、FPGA開発キットなどの外部ソースからFMCコネクタを介してAD9166に接続することができます。
ユーザ・ガイドの図3には、様々なクロック設定が示されています。クロック経路は、評価用ボードの適正な場所に0Ω抵抗（ジャンパ）をハンダ処理し、ユーザ・ガイドの「オンボード・クロッキング」の項で説明されているようにADF4372およびHMC7044を設定することで選択できます。
AD9166の完全な仕様については、アナログ・デバイセズから入手可能なAD9166データシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
マーケット＆テクノロジー
対象となる製品
はじめに
推奨装置リスト
- ADS7-V2EBZパターン・ジェネレータおよびデータ・キャプチャ・ボード
- スペクトラム・アナライザ
- オプションのデュアル正弦波クロック源（<0.5ps実効値のジッタで6GHzを供給可能）
関連資料
-
Schematic2020/09/24PDF
-
Gerber Files2020/09/24ZIP
-
BRD Files2020/09/24BRD
-
BOM2020/09/24CSV
