製品概要

機能と利点

  • AD5686R 用のフル機能評価用ボード
  • オンボード・リファレンス
  • さまざまなリンク・オプション
  • アナログ・デバイセズのシステム・デモンストレーション・プラットフォーム（SDP）と組み合わせての PC 制御

製品概要

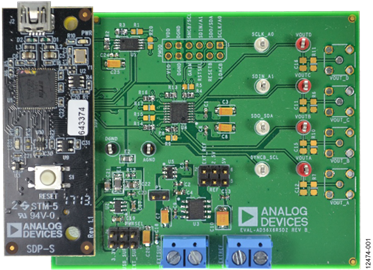

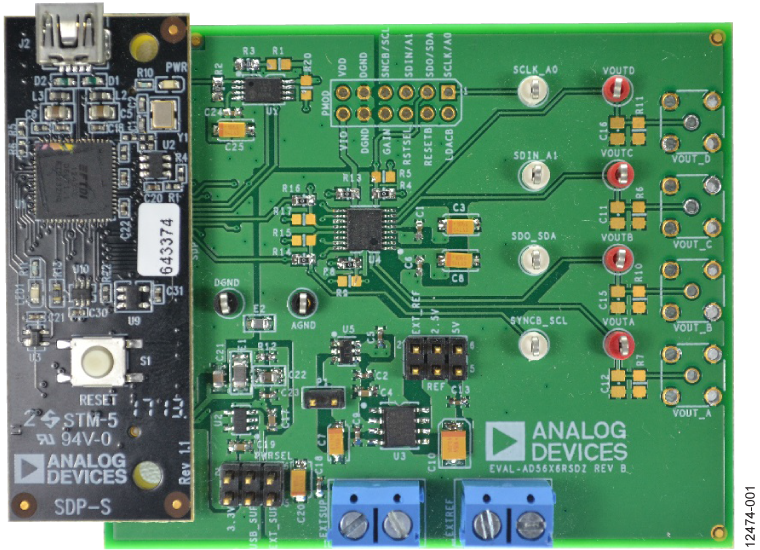

EVAL-AD5686RSDZ 評価用ボードは、AD5686R 回路のプロトタイプを迅速にし、設計時間を短縮するように設計されています。AD5686R は 2.7 V ～ 5.5 V の単電源で動作します。AD5686R には内部 2.5 V リファレンスが組み込まれていて、2.5 V または 5 V の出力電圧を提供します。評価用ボードには追加の電圧リファレンスも組み込まれています。



EVAL-AD5686RSDZ 評価用ボードは、システム・デモンストレーション・プラットフォーム（SDP）ボードを介して PC の USB ポートにインターフェースします。分析制御評価（ACE）ソフトウェアは、EVAL-AD5686RSDZ 製品ページからダウンロードでき、評価用ボードで使用して、AD5686R をプログラムできます。PMOD 接続を使用すると、SDP ボードがなくても、マイクロコントローラーを評価用ボードに接続することもできます。PMOD 接続を介してマイクロコントローラーを使用するときには、SDP ボードを切断する必要があり、ACE ソフトウェアを操作できないことに注意してください。



EVAL-AD5686RSDZ 評価用ボードは、アナログ・デバイセズの SDP ボードと互換性があります。このボードは、評価用ボードとは別に購入できます。



詳細については、AD5686R のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてユーザー・ガイド（UG-725）を参照してください。



マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

  • Windows XP SP2
  • Windows Vista
  • Windows 7
  • USB 2.0 ポート


関連資料

  • すべてを表示 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    評価用ソフトウェア

    ACE Software

    ZIP
    1.0 MB
    ACE plug-in for Board.Nanodac 1.2024.5400 [6 05 24]
    The NanoDAC ACE Plugin supports the following evaluation boards: EVAL-AD5675SDZ (AD5675), EVAL-AD5675RSDZ and ARDZ (AD5675R), EVAL-AD5676SDZ (AD5676), EVAL-AD5676RSDZ and 2ARDZ (AD5676R), EVAL-AD5676RARDZ (AD5676R_WLCSP), EVAL-AD5677RSDZ (AD5677), EVAL-AD5679RSDZ (AD5679R), EVAL-AD5683RSDZ and ARDZ (AD5683R), EVAL-AD5686RSDZ and ARDZ (AD5686R), EVAL-AD5693RSDZ and ARDZ (AD5693R), EVAL-AD5696RSDZ and ARDZ (AD5696R)
