SSM6322

集積したステレオ・オーディオアンプ、高忠実度、低消費電力

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.35
特長
  • すべてのD/A コンバータ(DAC)とインターフェース可能な柔軟な構造
    • 差動電流あるいは差動電圧入力を受信(シングルエンド電圧を出力)
  • 高出力 電流駆動能力
    • 出力電流:100 mA rms以上
    • 大きな音楽過度信号を重負荷(16 Ω ~ 32 Ω)に対し高精度に再生
  • 優れたオーディオ忠実度
    • 全高調波歪み + ノイズ(THD + N):−121 dB @1 kHz、出力= 2 V rms(電源±5 V、負荷32 Ω)
    • 低出力積分ノイズ(10 Hz ~ 22 kHz):1.8 μV rms(A重み付けフィルタをかけた場合)
  • 電源範囲: ±3.3 V ~ ±6 V(typ)
  • 低消費電力動作
    • イネーブル時:60 mW、 VCC = +5 V、 VEE = −5 V
    • ディスエーブル/音声選択:< 30 μA
  • 高出力インピーダンスの低消費電力ディスエーブル・モード
    • パワーダウン・モード時に高インピーダンスになる事により高忠実度経路から音声モード切り替え機能を除去
  • 電源除去比(PSRR):87 dB以上@ 20 kHz
  • 抵抗で設定可能なリファレンス電圧で入力コモンモード電圧を調整可能
    • 外部部品無しで1.45 V(typ)
  • 2つの1 極、ローパス・フィルタを直列に形成する事が可能
    • 2.2 nF (max)の入力容量
    • GAINxピンと FILTxピン間に2番目のフィルタ
  • ポップ・&クリック・ノイズ抑制回路
  • シグナル・チェーンの集積により小型プリント回路基板(PCB)スペースに対応
  • 小型4 mm×4 mm LFCSPぱッケージを採用

製品概要
show more Icon

SSM6322はオーディオDAC/CODECと直接インターフェースする高集積度のデュアル・チャンネル・オーディオアンプ回路で、ハイファイ・オーディオ・シグナル・チェーンの忠実度を最大限にします。SSM6322は高効率回路になっているので並はずれたオーディオ性能を提供する一方で消費電力は最小に抑えてあり、携帯用アプリケーションでバッテリ寿命を最長にします。

SSM6322の THD + Nは−121 dB(1 kHzにて)で、20 Hz ~ 20 kHzの出力ノイズは非常に低くなっております。低消費電力動作、高ピーク出力電流、高PSRRにより、SSM6322は高忠実度オーディオ、高ダイナミック・レンジ、高精度、低消費電力を必要とするアプリケーションで理想的な候補となります。この高集積度の駆動回路は又、開発時間を短縮すると共に基板面積を削減し、外付け部品を最小限にします。

SSM6322 は 24 ピンLFCSP パッケージを採用しています。SSM6322 は、-40℃~+85℃の工業温度範囲で動作します。

アプリケーション

  • ハイファイ・ヘッドホーン・ドライバ
    • 移動電話
    • ブルートゥース・スピーカ&ヘッドフォン
    • ゲーミング・ノートブック/タブレット
  • A/Vレシーバ
  • 業務用オーディオ装置
  • オーディオ・テスト装置
  • 車載情報娯楽システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.35

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
SSM6322ACPZ-R2
  • HTML
  • HTML
SSM6322ACPZ-R7
  • HTML
  • HTML
SSM6322ACPZ-RL
  • HTML
  • HTML
SSM6322CU-W
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

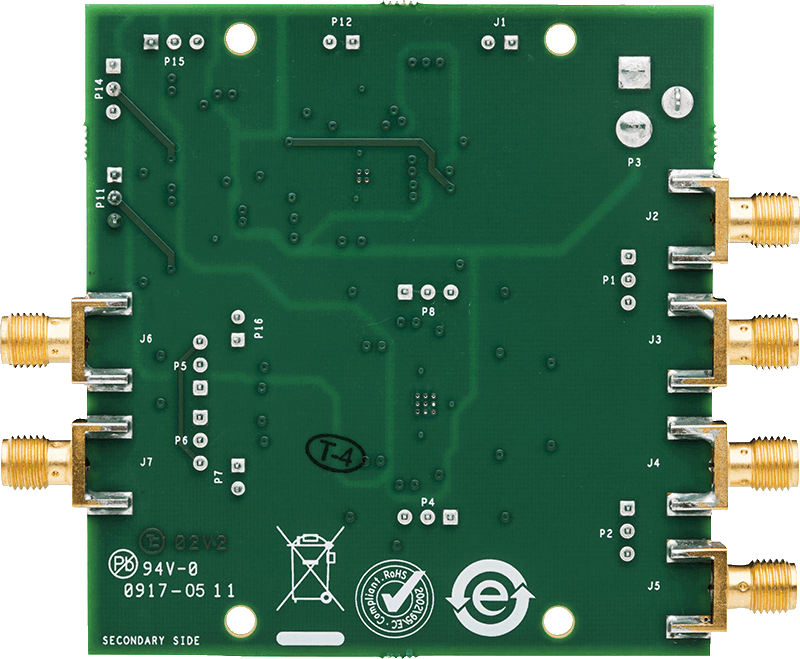

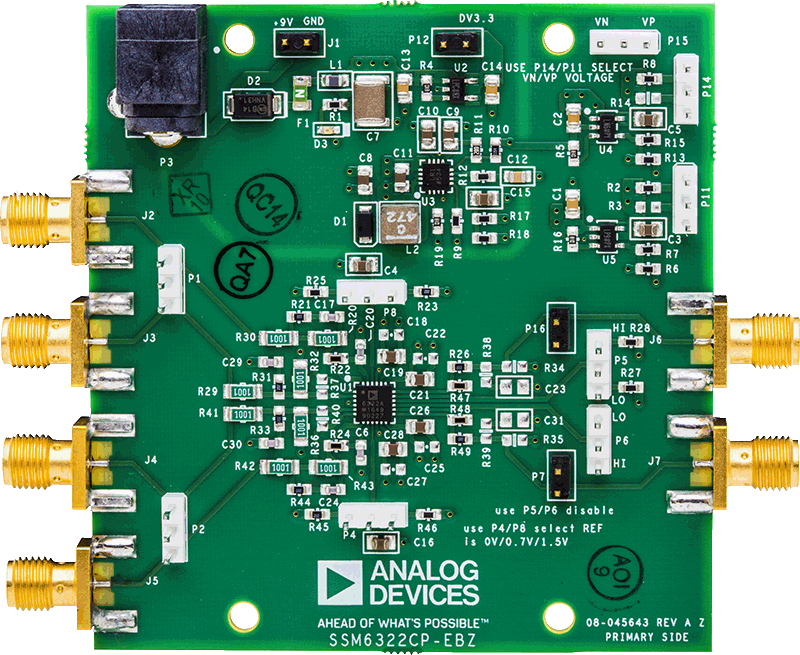

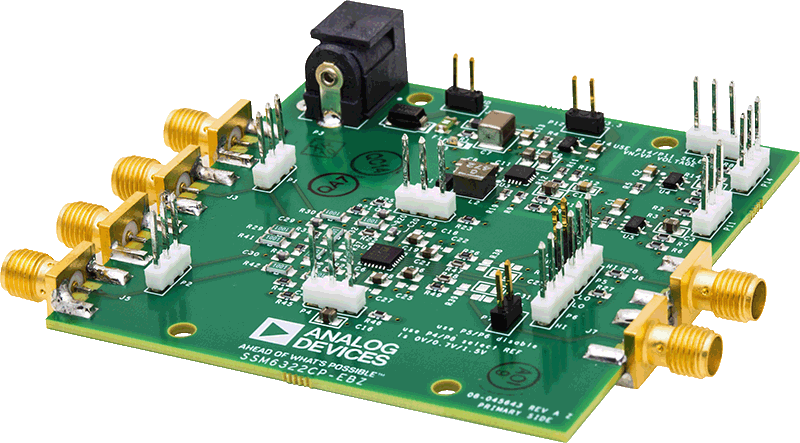

EVAL-SSM6322

SSM6322 Evaluation Board

zoom

EVAL-SSM6322

SSM6322 Evaluation Board

SSM6322 Evaluation Board

機能と利点

  • Enables quick prototyping
  • Edge mounted SMA connector provisions
  • Easy connection to test equipment and other circuits
  • ±5 V and +3.3 V to supply the external circuit

製品の詳細

The SSM6322 evaluation board, the SSM6322CP-EBZ, evaluates the SSM6322 which is offered in a 24-lead LFCSP package. The SSM6322CP-EBZ evaluation board is a 4-layer printed circuit board (PCB) designed to quickly evaluate the performance of the device and reduce design time. The SSM6322CP-EBZ accepts SMA edge mounted connectors to test equipment or other circuitry.


Complete specifications for the SSM6322 device are provided in the SSM6322 data sheet and should be consulted in conjunction with user guide UG-1097 when using the evaluation board.
