SSM3515

オーディオ・アンプ、デジタル入力、31 W、フィルタレス、クラスD

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.49
特長
  • フィルタレス・デジタル入力、モノラル、クラスDアンプ
  • 単電源4.5 V ~ 17 Vで動作
  • 17 V電源で4 Ω負荷に出力パワー31.3 Wを供給(1% THD + N)
  • A重み付けS/N比:107 dB
  • 8 Ω負荷に12 Vで93.3%の効率
  • 最大4ピンの選択可能なスロット/アドレスのI2C制御
  • 複数のシリアル・データ・フォーマット(最大TDM16)をサポート
  • 8 kHz ~192 kHzのサンプル・レートに対応するデジタル・インターフェース
  • 柔軟なデジタル/アナログのゲイン調整
  • 柔軟な電源モニタイングAGC機能
  • 17 V PVDD単電源での静止電源電流:6.55 mA
  • 短絡保護、過熱保護(過熱警告)
  • 20ボール、1.8 mm × 2.2 mm、0.4 mmピッチWLCSPパッケージ
  • ポップ・アンド・クリック抑制回路
  • ユーザー選択可能な超低EMI放射モード
  • パワーオン・リセット

製品概要
show more Icon

SSM3515はデジタル入力の全機能内蔵、高効率、モノラル、クラスDオーディオ・アンプです。アプリケーション回路で必要とされる部品は最小限で済み、4.5 V ~ 17 Vの単電源で動作します。この製品は、12 V電源で、8 Ω負荷に8.4 W又は4 Ω負荷に15.8 W、あるいは17 V電源で、4 Ω負荷に31.3 Wの出力パワーをすべて1%以下のTHD + N特性で供給します。

SSM3515は、高効率で、外部LC出力フィルタ不要の低ノイズ・モジュレーション回路になっています。この回路は、たとえ低出力パワー時でも高効率です。この製品は12 V電源において、8 Ω負荷の7 Wでは効率92%で動作し、40 Ω負荷の15 W時では88%の効率で動作します。

拡散スペクトラム、パルス密度モジュレ-ションは、他のクラスDアーキテクチャに比較すると、(特に100 MHz以上で)低いEMI放射を提供します。

デジタル入力により外付けD/Aコンバータは不要です。SSM3515は、12 V PVDD電源でシャットダウン電流39 nA typとなるマイクロパワー・シャットダウン・モードを備えています。この製品は、ポップ・アンド・クリック抑制回路を含んでおり、ターンオン、ターンオフ時の出力における電圧グリッジを最小化します。

SSM3515はI2C制御インターフェースあり又はなしのいずれでも動作します。SSM3515は商用工業温度範囲-40℃ ~ +85℃にわたって仕様が規定されています。さらに、サーマル・シャットダウン機能および短絡保護機能を備えています。この製品は、ハロゲン・フリーの20ボール、1.8 mm × 2.2 mmウェハー・レベル・チップ・スケール・パッケージ(WLCSP)を採用しています。

アプリケーション
  • ノートブック・コンピュータ
  • ポータブル機器
  • ホーム・オーディオ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
SSM3515CCBZ-R7
  • HTML
  • HTML
SSM3515CCBZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 27, 2016

- 16_0120

SSM3515 Data Sheet Update

SSM3515CCBZ-R7

製造中

SSM3515CCBZ-RL

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 27, 2016

- 16_0120

arrow down

SSM3515 Data Sheet Update

SSM3515CCBZ-R7

製造中

SSM3515CCBZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

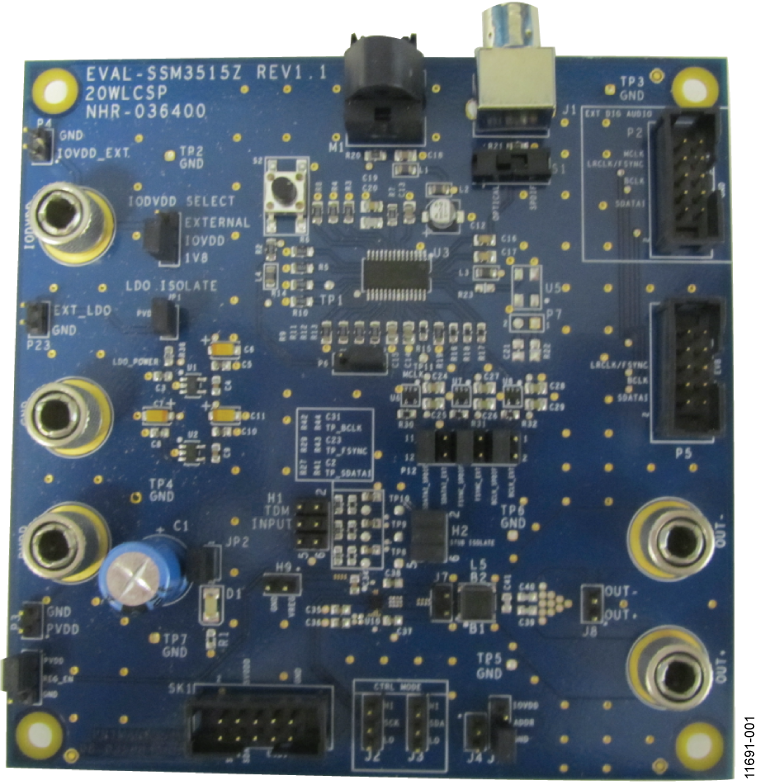

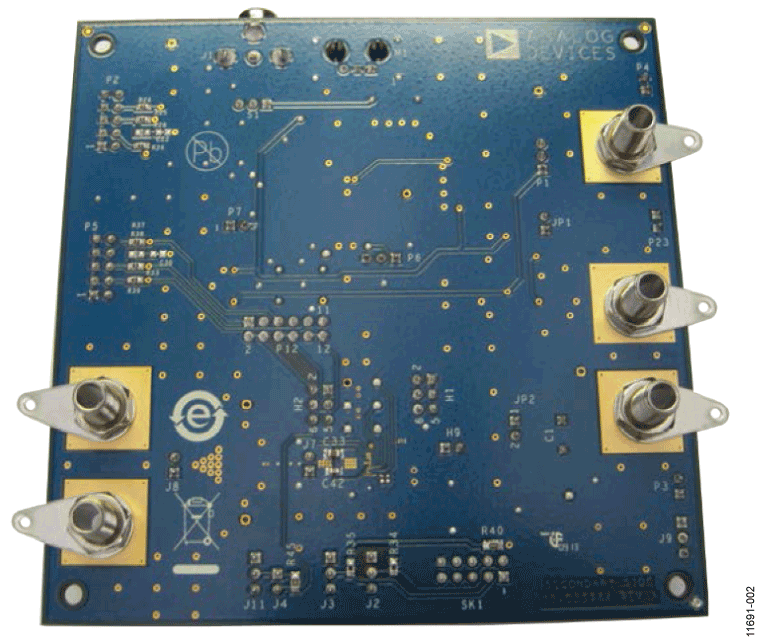

EVAL-SSM3515

SSM3515 Evaluation Board

zoom

EVAL-SSM3515

SSM3515 Evaluation Board

SSM3515 Evaluation Board

機能と利点

  • Filterless digital input, mono Class-D amplifier
  • Operates from a single 4.5 V to 17 V supply
  • 25 W output power, 16 V supply and 4 Ω load at 1% THD + N
  • 107 dB A-weighted signal-to-noise ratio
  • 93.3% efficiency into 8 Ω load at 12 V
  • I2C control with up to 4 pin-selectable slots/addresses
  • Digital interface supports sample rates from 8 kHz to 192 kHz
  • Flexible digital and analog gain adjustment
  • Flexible supply monitoring AGC function
  • Short-circuit and thermal protection, thermal warning

製品の詳細

The EVAL-SSM3515Z is an evaluation board for quick evaluation of the SSM3515. The board uses a single supply from 4.5 V to 17 V. The board includes 3.3 V and 1.8 V regulators. The on-board digital SPDIF optical input generates the serial digital signal to the SSM3515. The board provides register control using USBi with SigmaStudio™-based GUI or the Total Phase Aardvark™ I2C/SPI Host Adapter. The application circuit requires a minimum of external components and can operate from a single 4.5 V to 17 V supply. It is capable of delivering 8 W of continuous output power into an 8 Ω load, and 15 W into an 4 Ω load from a 12 V power supply. The board can deliver 25 W into a 4 Ω load from a 16 V power supply, all with <1% total harmonic distortion + noise (THD + N); however, output powers above 20 W are not continuous due to the thermal limit.


The EVAL-SSM3515Z evaluation board includes a complete circuit for driving a loudspeaker.
