SSM2335

SSM2335は全機能内蔵、高効率、クラスDオーディオ・アンプです。この製品は、携帯電話アプリケーションに関した性能を最大化するように設計されています。アプリケーション回路では、最小限の外付け部品を必要とし、2.5～5.5Vの単電源で動作します。5V電源の動作時に、3Wの連続出力パワーを1%以下のTHD＋N特性で3Ωの負荷に出力し、駆動します。

SSM2335は、高効率で、外部LC出力不要の低ノイズ・モジュレーション機能を特長としています。モジュレーションは、たとえ低出力パワー時でも高効率を連続的に供給します。この製品は5V動作、8Ω負荷で1.4W時の効率は93%、また3Ω、3Wでは85%の効率で動作し、SNRは96dB以上となります。拡散スペクトラム、パルス密度モジュレションは、他のクラスDアーキテクチャに比較すると低いEMI放射を提供します。

SSM2335は、標準で20nAのシャットダウン電流のマイクロパワー・モードを備えています。シャットダウンは、SDピンにロジック・ローを与えることで可能となります。

さらにこの製品は、ポップ、クリック音の抑制回路も含んでいます。この抑制回路は、ターンオン、ターンオフ時の出力における電圧グリッジを最小化し、音声起動時や終了時での可聴ノイズを低減します。

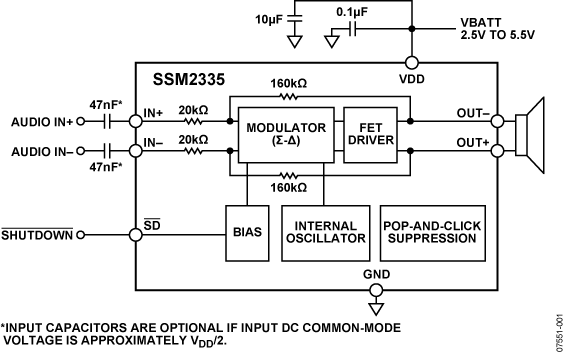

SSM2335の完全差動入力は、入力でのコモン・モード・ノイズの優れた除去特性を提供します。入力のカプリング・コンデンサーによって、入力でのDCコモンモード電圧（約V_DD/2）の必要がありません。

SSM2335のデフォルトでのゲインは18dBですが、外部に抵抗ペアーを使うことでゲインを小さくすることができます。（英語データシート「Theory of Operation - Gain」（ゲイン・セクション）を参照）

SSM2335の仕様は工業温度範囲（－40～＋85℃）で規定されています。また、サーマル・シャットダウン機能と出力短絡保護が内蔵されています。この製品は、1.5mm×1.5mmの9ボールWLCSP（ウエハー・レベル・チップ・スケール・パッケージ）をパッケージ採用しています。
