SSM2166

製造中

マイクロフォン・コンディショナ、全機能内蔵、可変圧縮およびノイズ・ゲート付

データシート (Rev. F) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 全機能内蔵マイクロフォン・コンディショナ、14ピン・パッケージ
  • 単電源5V動作
  • ノイズ・ゲートのスレショールドが調整可能
  • 外部抵抗器で圧縮比率の設定
  • 自動制限機能―ADCへのオーバーロード防止
  • 調整可能なリリース時間
  • 低ノイズで低歪
  • パワーダウン機能
  • 帯域幅：20kHz（±1dB）

SSM2166は、コンピュータ・オーディオ・システムにおけるマイクロフォン入力コンデショニングに対してフレキシブルで完全なソリューションを集積しています。また、通信および公共案内システムでの明瞭度の改善でもすぐれた能力を持っています。低ノイズの電圧制御アンプ（VCA）は、セットの圧縮特性を維持するための制御ループによって動的に調整される、ゲインを提供します。圧縮比は、一本の抵抗器で設定され、ユーザー定義のローテーション・ポイントを基準とした1：1～15：1にわたって変化させることができます；ローテーション・ポイント上の信号は、オーバーロードを防ぐこととポッピングを削除するために、制限されます。1：1の圧縮設定の場合、SSM2166は最大20dBまでの固定ゲインでプログラムすることができ、このゲインは、他の圧縮設定の際可変ゲインに追加されることになります。また、入力バッファも0dB～20dBのフロントエンド・ゲインとして構成することができます。下方向拡張回路（ノイズ・ゲート）は、ノイズやハムの増幅を防止します。この結果として、デジタイジングの前に信号レベルが最適化されます、したがって、スピーチ認識アルゴリズムでのノイズ追加または正確性の低下を招くような、デジタル領域内でのゲイン追加または減衰の必要性がありません。圧縮比と時定数は、外部的に設定されます。高度な柔軟性が、VCAゲイン、ローテーション・ポイントおよびノイズ・ゲイン調整ピン、によって提供されます。

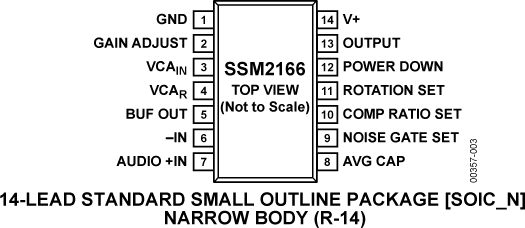

SSM2166は、コンピュータ・システムで使われるオーディオ・コーデックの理想的な仲間製品といえます。SSM2166は、14ピンのSOICパッケージを採用し、－40℃～＋85℃の拡張工業用温度範囲にわたって動作が保証されています。

アプリケーション

  • マイクロフォン用プリアンプ／プロセッサ
  • コンピュータ・サウンド・カード
  • 公共案内／ページング・システム
  • 通信用ヘッドセット
  • 電話会議
  • ギター・サステイン効果生成
  • コンピュータによる音声認識
  • 監視カメラ・システム
  • カラオケ、DJミキサー
SSM2166
マイクロフォン・コンディショナ、全機能内蔵、可変圧縮およびノイズ・ゲート付
