RH1814M

製造中

クワッド3mA、100MHz、750V/μsオペアンプ

データシート (Rev. E) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

    Absolute Maximum Ratings
  • (Note 1)
  • Supply Voltage:  12.6V
  • Differential Input Voltage (Note 2):  ±6V
  • Input Voltage:  ±VS
  • Output Short-Circuit Duration (Note 3):  Indefinite
  • Operating Temperature Range:   –55°C to 125°C
  • Storage Temperature Range:  –65°C to 150°C
  • Lead Temperature (Soldering, 10 sec):   300°C

RH1814は優れたDC特性をもつ低消費電力、高速、高スルーレートのクワッド・オペアンプです。RH1814は、同等の帯域幅をもつ他のデバイスと比べて、消費電流と入力バイアス電流が少なく、入力オフセット電圧が低く、DC利得が優れています。回路方式は、電流帰還アンプ並のスルーレート特性をもつ電圧帰還アンプとなっています。

出力は±5V電源で100Ω負荷を±3.35Vにドライブします。単一5V電源で100Ω負荷を2.5Vに接続した場合、出力は1.1Vから3.7Vまで振幅します。このアンプは1000pFの容量性負荷で安定するので、バッファまたはケーブル・ドライバ・アプリケーションに有用です。

RH1814は、リニアテクノロジーの最新の低電圧コンプリメンタリ・バイポーラ・プロセスを採用しています。

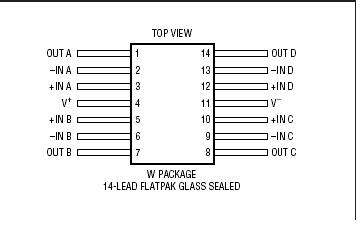

RH1814M
クワッド3mA、100MHz、750V/μsオペアンプ

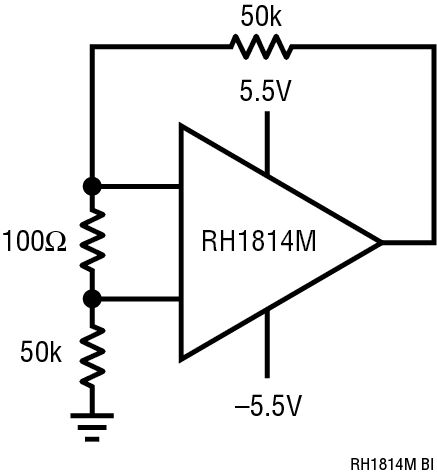

RH1814M Application Circuit
