製品概要

機能と利点

  • Voltage Noise
    • 1.6nV/rt Hz Max. at 1kHz
    • 0.9nV/rt Hz Typ. at 1kHz
    • 4.7nV/ rtHz Typ. at 10Hz
  • Gain-Bandwidth Product
    • RH1028: 50MHz Min.
    • RH1128: 11MHz Min.
  • Slew Rate
    • RH1028: 11V/µs Min.
    • RH1128: 4.5V/µs Min.
  • Offset Voltage: 80µV Max.
  • Drift with Temperature: 1.0µV/°C Max.
  • Voltage Gain: 5 Million Min.

Radiation Performance

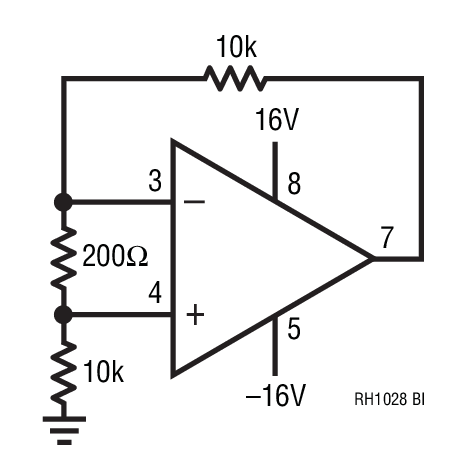

  • Total Ionizing Dose (TID) Tolerance, per TM1019.8, MIL-STD-883:
    - 200kRad (Si), per condition A at 50Rads(Si)/sec

製品概要

RH1028(利得-1で安定)/RH1128(利得+1で安定)は、0.9nV/√Hz(1kHz)および1.0nV/√Hz(10Hz)の低ノイズを達成し、ノイズ性能の面で新たな基準を打ち立てました。この超低ノイズに加えて、優れた高速仕様(利得帯域幅積がRH1028は75MHz、RH1128は20MHz)、歪みのない出力、真の高精度パラメータ(0.25μV/℃のドリフト、20μVのオフセット電圧、25,000,000の電圧利得)などの特長を備えています。RH1028/RH1128の入力段は約1mAのコレクタ電流動作によって低電圧ノイズを達成しますが、入力バイアス電流はわずか50nAです。

RH1028/RH1128の電圧ノイズは50Ω抵抗のノイズを下回ります。したがって、低ソース・インピーダンスのトランスジューサやオーディオ・アンプのアプリケーションでも、全システム・ノイズに対するRH1028/RH1128の影響を無視することができます。


アプリケーション

  • Low Noise Frequency Synthesizers
  • Infrared Detectors
  • Accelerometer and Gyro Amplifiers
  • 350Ω Bridge Signal Conditioning

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

RH1028
