QBL4208

新規設計に推奨

NEMA 17 BLDC motor 6Ncm, 8 poles, 4000RPM

データシート (Rev. 1.40) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Hall Effect Angle: 120° electric angle
  • Shaft run out: 0,025 mm
  • Insulation Class: B
  • Radial Play: 0,02 mm 450G load
  • Max Radial Force: 28N (10mm from flange)
  • Max Axial Force: 10
  • Dielectric Strength: 500 VDC For One Minute
  • Insulation Resistance: 100M Ohm min. 500VDC
  • Recommended Ambient Temp.: -20 to +40°C
  • Bearing: Brushless motors fitted with ball bearings
  • Coil windings in delta topology
  • Variants with encoder: 1024 lines/ 4096 counts

Qmot 42mm 3-phase BDLC motors are quality motors with digital hall output for universal use. They feature a long life due to ball bearings and no wearing out parts. These BLDC motors give a good fit to the ADI Trinamic family of medium and high current BLDC motor modules.

Variants include mall size optical incremental encoder kit. It comes with a resolution up to 1024 lines (4096 counts). ADI Trinamic’s B LDC motors are quality motors for universal use. They feature a long life due to ball bearings and no wearing out parts.

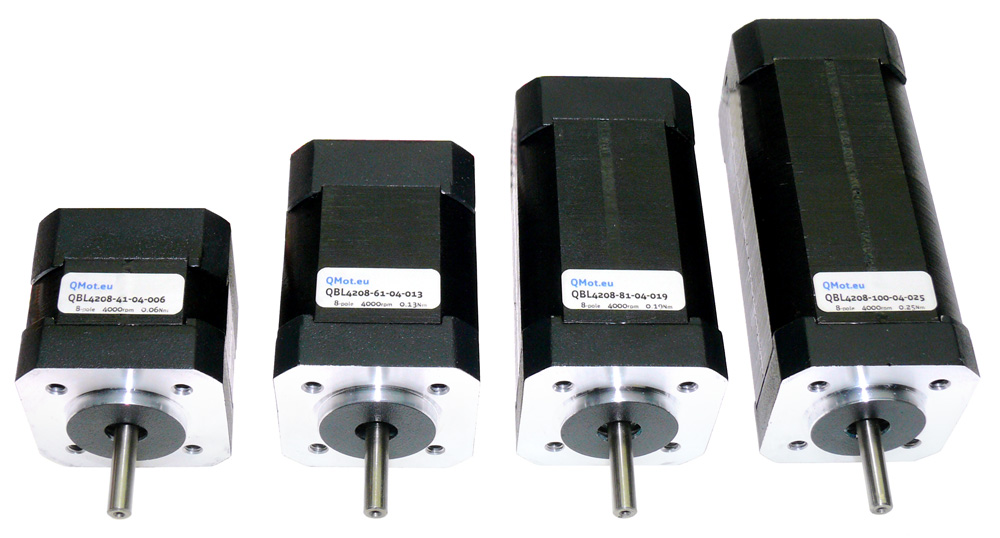

QBL4208
NEMA 17 BLDC motor 6Ncm, 8 poles, 4000RPM
