製品概要

機能と利点

  • 低電源電流: 4µ A/アンプ(max)
  • 単電源動作: 2.7 ~ 12 V
  • 広入力電圧範囲
  • レール to レールの出力振幅
  • 低オフセット電圧: 1.5 mV
  • 位相反転なし

製品概要

OP281、OP481は、デュアル、クワッドの超低消費電力、単電源アンプで、レールtoレール出力を特長としています。すべて2.0Vという低電源で動作し、+3Vと+5Vの単電源および±5Vの両電源で仕様規定しています。

OP281、OP481は、アナログ・デバイセズのCBCMOSプロセスで製造されており、高精度のバイポーラ入出力のスイングは電源電圧の数mV以内で、電源の全範囲にわたってシンク電流とソース電流を持続できます。

アプリケーションとして、安全モニタリング、携帯型の機器、バッテリと電源の制御、きわめて低い消費電力システムでのトランスデューサの信号調節とインターフェースなどがあります。

出力を電源電圧まで駆動したとき、レールtoレールのスイング特性で電源電流を増加させない出力機能により、OP281、OP481は、非常に低い消費電力システムでコンパレータとして使用できます。さらに、高速の飽和回復時間で性能を強化しています。伝搬遅延は250μsです。

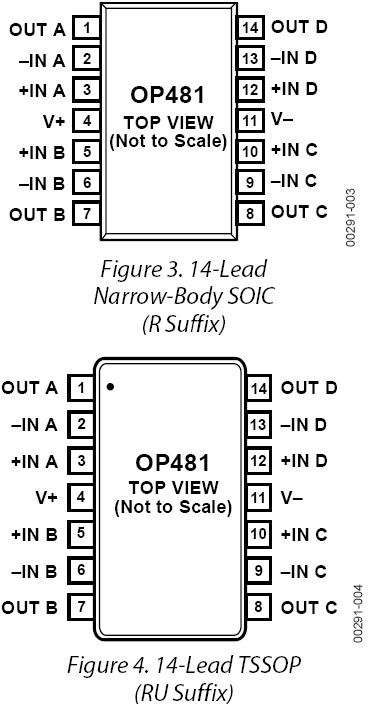

OP281/OP481は、拡張工業用温度範囲(-40~+85℃)で仕様規定しています。デュアル・アンプOP281は、8ピンのプSOIC表面実装パッケージとTSSOPパッケージで提供しています。クワッド・アンプのOP481は、14ピンの狭体SOICおよびTSSOPパッケージで提供しています。

アプリケーション
  • コンパレータ
  • バッテリ駆動の計測器
  • システムのモニタリング
  • リモート・センサー
  • 低電圧ストレイン・ゲージ・アンプ

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
