OP275: Dual Bipolar/JFET, Audio Operational Amplifier Data Sheet (Rev. C)5/1/1992PDF416 kB
類似製品
ADA4075-2
Greatly improved noise, lower offset and much lower quiescent power in narrow 8-lead SOIC and tiny 2mm x 2mm LFCSP packages
製品概要
機能と利点
- 優れた音域性能
- 低ノイズ：6nV/√Hz
- 低歪み：0.0006％
- 高速スルーレート：22V/µs
- 広帯域幅：9MHz
- 低電源電流：5mA
- 低オフセット電圧：1mV
- 低オフセット電流：2nA
- ユニティ・ゲインで安定動作

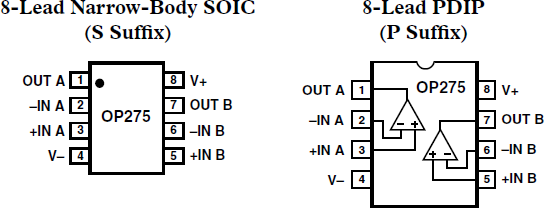

- 8ピンSOICパッケージ
- 8ピンPDIPパッケージ
製品概要
OP275は、バトラーアンプ型フロントエンドを採用した最初のアンプです。この新しいフロントエンド設計はバイポーラ・トランジスタとJFETトランジスタを組み合わせることで、バイポーラの高精度と低ノイズ、JFETの高速度と高音質をともに実現しています。全高調波歪み＋ノイズは以前のオーディオ・アンプと同じですが、電源電流はかなり低減しています。6Hzを下回る超低1/fコーナーは、フラットなノイズ密度応答を維持します。30Hzまたは1kHzでノイズを測定しても、わずか6nV/√Hzにしかなりません。大きな入力スイングが必要な場合でも、入力段のJFET部によって高いスルーレートが得られるため、歪みが抑えられます。22V/μsというスルーレートは、標準オープン・アンプの中で最も高速です。何よりも優れているのは、この低ノイズと高速度がどの標準オーディオ・アンプよりも低い5mAを下回る電源電流で得られることです。
純粋なバイポーラ設計より大幅に低いバイアス電流とオフセット電流で、DC特性も改善されています。入力オフセット電圧は1mVで保証されていますが、標準は200μV未満です。このため、特別な組み合わせを行うことなくさまざまなDCカップリング / 加算アプリケーションに使用でき、追加のオフセット調整回路でノイズが増大することもありません。
出力は、低い歪みを維持しながら、600Ωの負荷で10V rmsまで駆動することができます。3V rmsでのTHD＋Nは、0.0006％と低い値です。
OP275は、拡張工業用温度範囲（1）（－40～＋85℃）での動作が仕様規定されており、プラスチックDIPおよびSOIC-8パッケージで提供しています。SOIC-8パッケージは、リール単位で2500個です。オーディオ・アンプの多くは、さまざまな理由からSOIC-8表面実装パッケージを採用していませんが、OP275は表面実装パッケージでフル性能を発揮するように設計されています。
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1583: High Precision, Low Power, Low Cost Pulse Oximeter Infrared and Red Current Sinks Using the ADA4505-2 10 μA, Zero Input, Crossover Distortion Op Amp, the ADR1581 Precision Shunt Voltage Reference, and the ADG1636 Dual SPDT Switches (Rev. A)9/11/2018PDF141 K
-
AN-356: オペアンプの仕様を適用・測定するためのユーザーズ・ガイド3/29/2010PDF623 kB
-
AN-211: The Alexander Current-Feedback Audio Power Amplifier1/1/2000PDF1154 kB
-
FAQ7/26/2017
