OP213

製造中

オペアンプ、デュアル、ローノイズ、低ドリフト、単電源

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 単一またはデュアル電源動作
  • 低ノイズ:4.7nV√Hz@1kHz
  • 広帯域幅:3.4MHz
  • 低オフセット電圧:100μV
  • 超低ドリフト:0.2μV/℃
  • ユニティ・ゲイン安定動作
  • 位相の反動なし

OPx13ファミリーは、単電源動作でも最小のノイズおよび最低のドリフト特性が実現できる特徴を備えた、通常の両電源動作オペアンプです。内部キャリブレーション機能を備えたシステム向けに設計されています。多くの場合、こうしたプロセッサ・ベースのシステムでは、オフセットとゲインの補正は校正できますが、温度ドリフトとノイズは補正できません。OPx13ファミリーはこれらのパラメータについて最適化されており、デジタル補正とともに優れたアナログ性能を利用できます。内部キャリブレーションを行うほとんどのシステムは、+5Vまたは+12Vのユニポーラ電源で動作させます。OPx13ファミリーは、+4~+36Vの単電源で動作し、またローノイズと高精度の性能を維持するように設計されています。

OPx13ファミリーはユニティ・ゲインで安定しており、3.4MHzという標準のゲイン帯域幅積を備えています。スルーレートは1V/msを超えています。ノイズ密度は4.7nVHzと非常に低く、0.1~10Hzの帯域内のノイズは120nVp-pです。入力オフセット電圧が保証されており、またオフセット・ドリフトは0.8mV/℃未満が保証されています。入力コモン・モード範囲は負電源から正側電源の1V以内になります。入力信号が電圧範囲を超える場合、OPx13ファミリーは位相反転を起こさない保証がされています。出力電圧振幅も負電源が含まれ、正側電源レールの1V以内まで、となります。出力は全範囲で電流のシンクとソースが可能で、600Wの負荷での仕様が規定されています。

デジタル・スケールやその他の歪みゲージのアプリケーションには、OPx13ファミリーの超ローノイズと低ドリフトが役立ちます。その他のアプリケーションとしては、シグマ・デルタ・コンバータA/DとD/Aのバッファ回路があります。多くの場合、これらのコンバータは高分解能を備えており、ノイズが最小限のアンプによってその潜在能力を完全に引き出す必要があります。こうしたコンバータの多くは、単電源または低電源電圧システムのいずれかで動作し、できるだけ大きな信号振幅を得ることでシステムの性能が向上します。これらのアプリケーション向けに、より優れた性能を発揮できる単電源アンプはほかにありません。

OPx13ファミリーは、拡張工業用温度範囲(1)(-40~+85℃)で、+5Vの単電源および±15Vの両電源で動作するように仕様が規定されています。8ピンのプラスチックおよびセラミックDIPと、SOIC-8表面実装パッケージで提供しています。

OP213
オペアンプ、デュアル、ローノイズ、低ドリフト、単電源

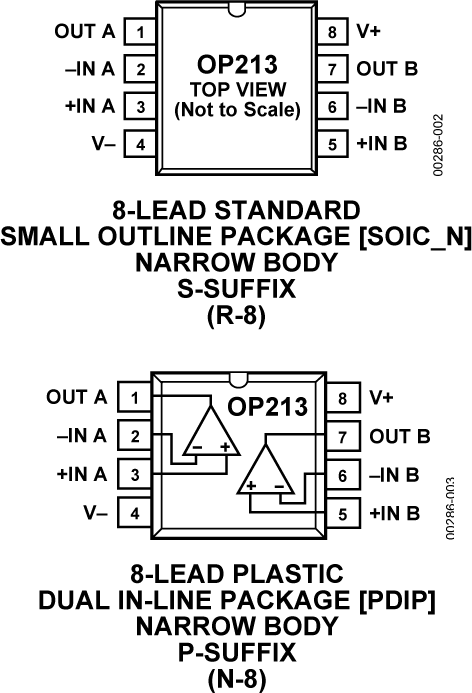

OP213 Pin Configuration
