製品概要

機能と利点

  • 広帯域幅:15MHz
  • 低いオフセット電圧:325μVmax
  • 低ノイズ:9.5nV/√Hz@1kHz
  • 単一電源動作:+2.7V~+12V
  • レールtoレール出力動作可能
  • 低オフセット温度係数:1µV/°C(typ)
  • 高速スルーレート:13V/μs
  • 位相反転なし
  • ユニティ・ゲイン安定動作

製品概要

OP162(シングル)、OP262(デュアル)、OP462(クワッド)のレールtoレールの15MHzアンプは、新設計に必要な高速性能を特長とし、高精度と低消費電力で動作します。45μV(typ)という非常に低いオフセット電圧とローノイズにより、高精度なフィルタ・アプリケーションや計測機器に最適です。500μA(typ)という低消費電流は、ポータブル製品や高密度製品の設計に必須です。さらにレールtoレール出力振幅は、標準のビデオ・アンプに比べてより大きなダイナミック・レンジと優れた制御を実現します。

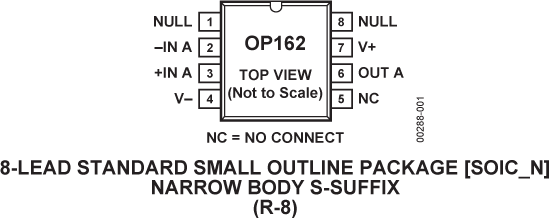

これらの製品は、+2.7Vという低電圧の単電源から±6Vの両電源まで動作します。セトリング・タイムが高速で出力振幅が広範なので、バッファやサンプリングA/Dコンバータ(ADC)に最適です。30mAの出力駆動(シンクとソース)は、オーディオやディスプレイの多くのアプリケーションで必要とされ、限られた期間により多くの出力電流を供給できます。OPx62ファミリーは、拡張工業用温度範囲(-40~+125℃)で仕様が規定されています。シングルのアンプOP162は8ピンSOICパッケージを採用しています。デュアルのアンプOP262は8ピンSOIC、TSSOPパッケージを採用しています。クワッドのアンプOP462は14ピンの狭型SOIC、TSSOPパッケージを採用しています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
