MAXQ61H
赤外線モジュール内蔵、16ビットマイクロコントローラ
150nAストップモード電流および広い動作電圧でバッテリ駆動機器の寿命を延長
Viewing:

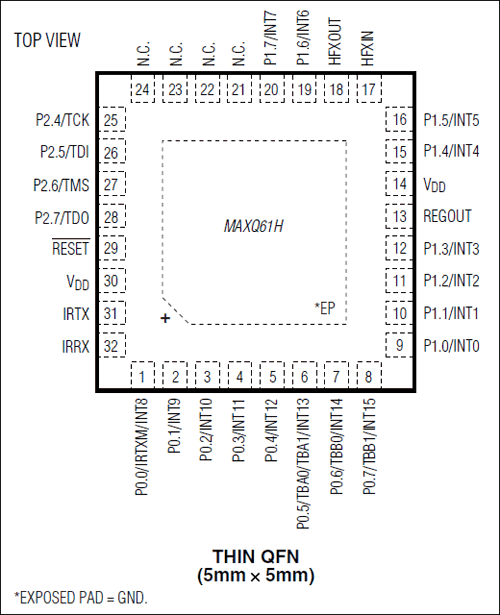

製品の詳細
- 高性能、低電力、16ビットRISCコア
- 全動作範囲でDC~12MHz動作
- 動作電圧範囲:1.70V~3.6V
- 合計33の命令でプログラミングを簡素化
- 3つの個別のデータポインタによって自動インクリメント/デクリメントによるデータ移動を高速化
- コード領域から直接読み取る専用ポインタ
- 16ビット命令ワード、16ビットデータバス
- 16 x 16ビットの汎用ワーキングレジスタ
- メモリ機能
- 36KB ROM
- 1.28KBデータSRAM
- 追加ペリフェラル
- 電源障害警告
- パワーオンリセット/電圧低下リセット
- 自動IR搬送波周波数生成および変調
- 2つの16ビットプログラマブルタイマー/カウンタ(プリスケーラおよびキャプチャ/比較機能内蔵)
- 設定可能なウォッチドッグタイマ
- 8kHz、ナノパワー、リングオシレータ、ウェイクアップタイマー
- 最大24 (MAXQ61HA)の汎用I/O
- 低消費電力
- ストップモードで0.2µA (typ)、2.0µA (max)
- TA = +25℃、電源障害モニタオフ
- アクティブモードで2.0mA (typ) (12MHzの場合)
- ストップモードで0.2µA (typ)、2.0µA (max)
MAXQ61Hは、ユニバーサル遠隔制御、民生用電子機器、および白物家電などの低電力アプリケーション用に設計された低電力、16ビット、MAXQ®マイクロコントローラです。MAXQ61Hは、パワフルな16ビットRISCマイクロコントローラと合わせて、搬送波周波数の生成、および多重化されたキーパッドの制御が可能なフレキシブルなI/Oポートを備えたIRモジュールを含むペリフェラルを集積化しています。
MAXQ61Hは、36KBのROMメモリと1.28KBのデータSRAMを内蔵しています。
低電力バッテリ駆動性能を極限まで高めるために、MAXQ61Hは超低電力のストップモード(0.2µA、typ)を備えています。このモードでは、必要最低限の回路にしか電源供給されず、ウェイクアップの対象となるのは、外部割込み、電源障害割込み、およびタイマー割込みです。このマイクロコントローラは1.70V~3.6Vの広い動作電圧範囲で動作します。
注:設計者はこの製品の全機能を十分に利用するために以下の資料を備える必要があります。データシートには、端子説明、機能の概要、および電気的仕様が記載されています。正誤表には公表された仕様とは異なる内容が記載されています。ユーザガイドは製品の特長および動作についての詳しい情報を提供しています。
- MAXQ61H ICのデータシート
- MAXQ61Hの改訂に伴う正誤表(入手性についてはここをクリック)
- MAXQ610のユーザガイド(English only)
アプリケーション
- バッテリ駆動ポータブル機器
- 民生用エレクトロニクス
- 家庭電化製品
- 遠隔制御
- 白物家電
