MAXQ614
16ビットマイクロコントローラ、赤外線モジュール内蔵
業界最小電力、小型ユニバーサル赤外線マイクロコントローラ
製品の詳細
- 高性能、低電力、16ビットRISCコア
- 全動作範囲でDC~12MHz動作
- 動作電圧:1.70V~3.6V
- 合計33の命令によりプログラミングを簡素化
- 3つの独立したデータポインタは自動インクリメント/デクリメントでデータ移動を高速化
- 専用のポインタによりコードスペースから直接読取り可能
- 16ビット命令ワード、16ビットデータバス
- 16 x 16ビットの汎用ワーキングレジスタ
- メモリの特長
- 80KBのフラッシュメモリ
- 2KBのデータSRAM
- その他のペリフェラル
- パワーフェイル警告
- パワーオンリセット(POR)/ブラウンアウトリセット
- 自動IRキャリア周波数生成および変調
- プリスケーラおよびキャプチャ/比較機能を備えた2つの16ビットプログラマブルタイマー/カウンタ
- 2つのUSARTポート
- 設定可能なウォッチドッグタイマ
- 8kHzナノパワーリングオシレータウェイクアップタイマー
- 最大16の汎用I/O
- 低消費電力
- ストップモード:0.2µA (typ)、2.0µA (max) (TA = +25℃、パワーフェイルモニタディセーブル時)
- アクティブモード:2.5mA (typ) (12MHz時)

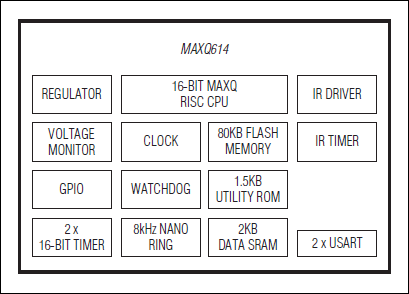

MAXQ614は、汎用リモート制御、民生用エレクトロニクス、および白物家電製品などの低電力アプリケーション用に設計された低電力、16ビットMAXQ®マイクロコントローラです。このデバイスは、パワフルな16ビットRISCマイクロコントローラと、2つの汎用同期/非同期レシーバ/トランスミッタ(USART)、キャリア周波数の生成が可能なIRモジュール、および多重化されたキーパッドの制御が可能なフレキシブルなポートI/Oなどのペリフェラルを組み合わせた製品です。
このデバイスは、80KBのフラッシュメモリと2KBのデータSRAMを内蔵しています。
低電力バッテリ駆動性能を極限まで高めるために、このデバイスは超低電力ストップモード(0.2µA typ)を備えています。このモードでは、最小限の回路に給電されます。ウェイクアップの対象となるのは、外部割込み、パワーフェイル割込み、およびタイマー割込みです。このマイクロコントローラは、1.70V~3.6Vの広い電圧で動作します。
アプリケーション
- バッテリ駆動ポータブル機器
- 民生用エレクトロニクス
- 家庭電化製品
- 遠隔制御
- 白物家電
