MAXM17631

4.5V～36V、1A、Himalaya uSLICステップダウンパワーモジュール

すべて表示 showmore-icon

高効率同期整流バックレギュレータ、高性能、広い温度範囲、および小型サイズのバランスを提供

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 使用が容易
    • 広い入力範囲：4.5V～36V
    • 可変出力：0.9V～12V (MAXM17632)
    • 固定出力：3.3Vおよび5V (MAXM17630およびMAXM17631)
    • 外部クロック同期を備えた可変周波数：400kHz～2.2MHz
    • フィードバック精度：±1.2%
    • 出力電流：最大1A
    • 内部補償
    • 全セラミックコンデンサ
  • 高効率
    • 選択可能なPWM、PFM、またはDCM動作モード
    • 補助ブートストラップ電源(EXTVCC)によって効率の向上
    • シャットダウン電流：わずか2.8µA (typ)
  • 柔軟な設計
    • プリバイアス出力電圧への調整可能かつ単調な起動
    • 出力電圧監視内蔵(アクティブローRESET端子)
    • 設定可能なEN/UVLOスレッショルド
  • 堅牢な動作
    • ヒカップモード過負荷保護
    • 過熱保護
    • 周囲動作温度：-40℃～+125℃/ジャンクション温度：-40℃～+150℃
  • 堅牢
    • CISPR22 (EN55022) Class B伝導および電磁放射に適合
    • 落下、衝撃、および振動の規格に合格：JESD22-B103、B104、B111
製品概要
show more Icon

Himalayaシリーズの電圧レギュレータICおよびパワーモジュールは、より低温、小型、簡素な電源ソリューションを実現します。MAXM17630/MAXM17631/MAXM17632は高効率、同期整流ステップダウンDC-DCモジュールのファミリで、コントローラ、MOSFET、補償部品およびインダクタを内蔵し、広い入力電圧範囲で動作します。これらのモジュールは4.5V～36Vで動作し、最大1Aの出力電流を供給します。MAXM17630とMAXM17631は、それぞれ固定3.3Vおよび5V出力のモジュールです。MAXM17632は可変出力(0.9V～12V) のモジュールです。これらのモジュールは設計の複雑性、製造リスクを大幅に低減し、真のプラグアンドプレイ電源ソリューションを提供して、市場投入までの時間を短縮します。全出力電圧範囲での内部補償によって、外付け部品が不要です。

これらのモジュールはピーク電流モード制御アーキテクチャを特長としています。これらのモジュールは、パルス幅変調(PWM)、またはパルス周波数変調(PFM)、または断続コンダクションモード(DCM)での動作が可能で、軽負荷の条件下で高効率を実現します。

このモジュールファミリのフィードバック電圧安定化精度は、-40℃～+125℃にわたって±1.2%です。これらのパワーモジュールは、薄型、小型16ピンuSLIC™パッケージ(3mm × 3mm × 1.75mm)で提供されます。シミュレーションモデルが利用可能です。

アプリケーション

  • 産業制御用電源
  • 汎用PoL (Point of Load)
  • 分散電源レギュレーション
  • 基地局電源
  • 高電圧シングルボードシステム
  • プログラマブルロジックコントローラ
Show More Arrow image
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAXM17631

資料

2
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/04/2020
English

MAXM17630-MAXM17632: 4.5V to 36V, 1A Himalaya uSLIC Step-Down Power Module Data Sheet (Rev.0)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 10/10/2022
English
MAXM17630_MAXM17631 Reliability Data redirect icon

106.90K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

2

Thumbnail Image

ビデオ

2022-10-04

05:14

Introduction to the MAXM17630 MAXM17631 MAXM17632 4.5V to 36V, 1A Himalaya uSLIC Step-Down Power Modules

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

06:25

Himalaya - Peak of Cool

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXM17631AME+ 16-CSP_BGA_EM-3X3X1.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAXM17631AME+T 16-CSP_BGA_EM-3X3X1.55 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

評価用キット 3

reference details image

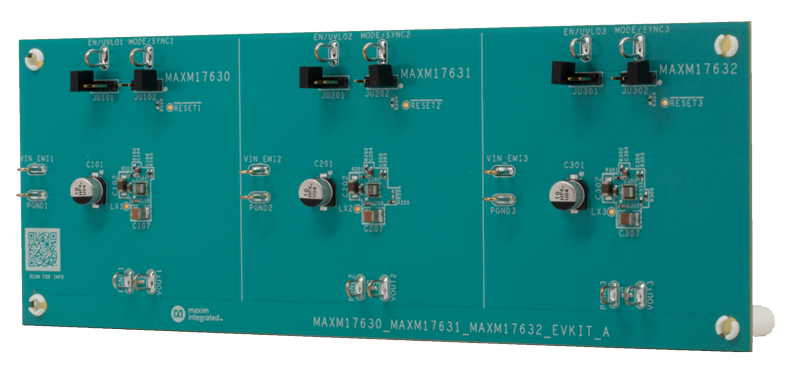

MAXM17630EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

zoom

MAXM17630EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

download icon

ダウンロード

 print icon

印刷
MAXM17630EVKIT
アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

機能と利点

  • 広い入力範囲：4.5V～36V
    • 高効率：86.47% (MAXM17630、VIN = 24V、VOUT = 3.3V、IOUT = 1A)
    • 高効率：90.46% (MAXM17631、VIN = 24V、VOUT = 5V、IOUT = 1A)
    • 高効率：93.12% (MAXM17632、VIN = 24V、VOUT = 12V、IOUT = 1A)
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 選択可能なPWM、PFM、およびDCM動作モード
  • モジュールの外部クロックソースへの同期に対応
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • アクティブローRESET出力、それぞれのVCCへのプルアップ抵抗内蔵
  • CISPR22 (EN55022) Class B伝導および電磁放射に適合
今すぐ購入 詳細を表示

製品の詳細

MAXM17630/MAXM17631/MAXM17632の評価キット(EVキット)は、MAXM17630/MAXM17631/MAXM17632モジュールの性能を評価するための実証済みデザインを提供します。これらのモジュールは、それぞれ4.5V～36Vの広い入力範囲にわたって動作し、最大1Aの出力電流を供給します。これらのモジュールは、このEVキットで最適な性能および部品サイズを実証するように設定されています。

MAXM17630モジュールは、固定3.3V出力で最大1Aを供給します。このモジュールは、4.5V～36Vの入力範囲にわたって、900kHzのスイッチング周波数で動作するように設定されています。

MAXM17631モジュールは、固定5V出力で最大1Aを供給します。このモジュールは、7V～36Vの入力範囲にわたって、1250kHzのスイッチング周波数で動作するように設定されています。

MAXM17632可変モジュールは最大1Aを供給し、12V出力用に設定されています。このモジュールは、20V～36Vの入力範囲にわたって、2150kHzのスイッチング周波数で動作するように設定されています。

このEVキットの機能は、動作モードの選択(PWM/PFM/DCM)、外部クロックソースへの同期、イネーブル/ディセーブル、およびUVLOの設定に対応しています。MAXM17630/MAXM17631/MAXM17632モジュールファミリのデータシートにはモジュールの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと併せて読んでおく必要があります。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用ポイントオブロード
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • プログラマブルロジックコントローラ

資料

pdf icon

ZIP

MAXM17630EVKIT ODB Files - Design Files Download

1.94M

すべて表示 Arrow image
reference details image

MAXM17631EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

zoom

MAXM17631EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

download icon

ダウンロード

 print icon

印刷
MAXM17631EVKIT
アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

機能と利点

  • 広い入力範囲：4.5V～36V
    • 高効率：86.47% (MAXM17630、VIN = 24V、VOUT = 3.3V、IOUT = 1A)
    • 高効率：90.46% (MAXM17631、VIN = 24V、VOUT = 5V、IOUT = 1A)
    • 高効率：93.12% (MAXM17632、VIN = 24V、VOUT = 12V、IOUT = 1A)
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 選択可能なPWM、PFM、およびDCM動作モード
  • モジュールの外部クロックソースへの同期に対応
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • アクティブローRESET出力、それぞれのVCCへのプルアップ抵抗内蔵
  • CISPR22 (EN55022) Class B伝導および電磁放射に適合
今すぐ購入 詳細を表示

製品の詳細

MAXM17630/MAXM17631/MAXM17632の評価キット(EVキット)は、MAXM17630/MAXM17631/MAXM17632モジュールの性能を評価するための実証済みデザインを提供します。これらのモジュールは、それぞれ4.5V～36Vの広い入力範囲にわたって動作し、最大1Aの出力電流を供給します。これらのモジュールは、このEVキットで最適な性能および部品サイズを実証するように設定されています。

MAXM17630モジュールは、固定3.3V出力で最大1Aを供給します。このモジュールは、4.5V～36Vの入力範囲にわたって、900kHzのスイッチング周波数で動作するように設定されています。

MAXM17631モジュールは、固定5V出力で最大1Aを供給します。このモジュールは、7V～36Vの入力範囲にわたって、1250kHzのスイッチング周波数で動作するように設定されています。

MAXM17632可変モジュールは最大1Aを供給し、12V出力用に設定されています。このモジュールは、20V～36Vの入力範囲にわたって、2150kHzのスイッチング周波数で動作するように設定されています。

このEVキットの機能は、動作モードの選択(PWM/PFM/DCM)、外部クロックソースへの同期、イネーブル/ディセーブル、およびUVLOの設定に対応しています。MAXM17630/MAXM17631/MAXM17632モジュールファミリのデータシートにはモジュールの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと併せて読んでおく必要があります。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用ポイントオブロード
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • プログラマブルロジックコントローラ
reference details image

MAXM17632EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

zoom

MAXM17632EVKIT

アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

download icon

ダウンロード

 print icon

印刷
MAXM17632EVKIT
アプリケーションのMAXM17630、MAXM17631、MAXM17632モジュールの評価キット

機能と利点

  • 広い入力範囲：4.5V～36V
    • 高効率：86.47% (MAXM17630、VIN = 24V、VOUT = 3.3V、IOUT = 1A)
    • 高効率：90.46% (MAXM17631、VIN = 24V、VOUT = 5V、IOUT = 1A)
    • 高効率：93.12% (MAXM17632、VIN = 24V、VOUT = 12V、IOUT = 1A)
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 選択可能なPWM、PFM、およびDCM動作モード
  • モジュールの外部クロックソースへの同期に対応
  • 薄型、表面実装部品
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • アクティブローRESET出力、それぞれのVCCへのプルアップ抵抗内蔵
  • CISPR22 (EN55022) Class B伝導および電磁放射に適合
今すぐ購入 詳細を表示

製品の詳細

MAXM17630/MAXM17631/MAXM17632の評価キット(EVキット)は、MAXM17630/MAXM17631/MAXM17632モジュールの性能を評価するための実証済みデザインを提供します。これらのモジュールは、それぞれ4.5V～36Vの広い入力範囲にわたって動作し、最大1Aの出力電流を供給します。これらのモジュールは、このEVキットで最適な性能および部品サイズを実証するように設定されています。

MAXM17630モジュールは、固定3.3V出力で最大1Aを供給します。このモジュールは、4.5V～36Vの入力範囲にわたって、900kHzのスイッチング周波数で動作するように設定されています。

MAXM17631モジュールは、固定5V出力で最大1Aを供給します。このモジュールは、7V～36Vの入力範囲にわたって、1250kHzのスイッチング周波数で動作するように設定されています。

MAXM17632可変モジュールは最大1Aを供給し、12V出力用に設定されています。このモジュールは、20V～36Vの入力範囲にわたって、2150kHzのスイッチング周波数で動作するように設定されています。

このEVキットの機能は、動作モードの選択(PWM/PFM/DCM)、外部クロックソースへの同期、イネーブル/ディセーブル、およびUVLOの設定に対応しています。MAXM17630/MAXM17631/MAXM17632モジュールファミリのデータシートにはモジュールの完全な説明が記載されているため、EVキットを動作させる前にこのデータシートと併せて読んでおく必要があります。

アプリケーション

  • 基地局電源
  • 分散電源レギュレーション
  • 汎用ポイントオブロード
  • 高電圧シングルボードシステム
  • 産業制御用電源
  • プログラマブルロジックコントローラ
