製品概要
機能と利点
- 単一電源電圧範囲：+4.75V～+38V
- デュアル電源電圧範囲：±2.4V～±19V
- レイルトゥレイル出力電圧振幅
- 低自己消費電流：400µA
- 低入力バイアス電流：50fA
- 低入力電流ノイズ：1fA/
- 低ノイズ：15nV/
- ユニティゲイン帯域幅：3MHz
- 広い温度範囲：-40℃～+125℃
- 省スペースの6ピンTDFNパッケージ(3mm x 3mm)で提供
製品概要
オペアンプのMAX9945は、低動作電力および低入力電圧ノイズの優れた組合せを特長としています。また、MOS入力によって、MAX9945は低入力バイアス電流および低入力電流ノイズを持つことができます。このデバイスは、電源電圧範囲が4.75V～38Vと広く、自己消費電流はわずか400µAです。MAX9945は、ユニティゲイン安定で、レイルトゥレイルの出力電圧振幅が可能です。

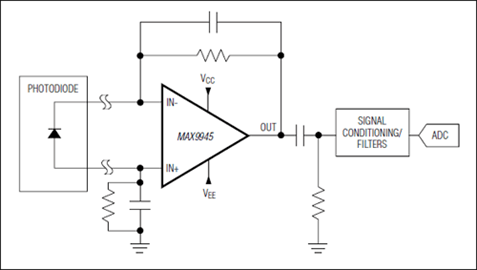

MAX9945は、フォトダイオードトランスインピーダンスや化学センサインタフェース回路などの高性能アプリケーション用の低ノイズアナログフロントエンドが必要なポータブル医療および工業用アプリケーションに最適です。
MAX9945は、8ピンµMAX®および省スペースの6ピンTDFNパッケージの両方で提供され、自動車用動作温度範囲(-40℃～+125℃)が保証されています。
アプリケーション
- アクティブフィルタおよび信号処理
- 自動試験装置(ATE)
- 化学センサインタフェース
- ディスプレイ：産業用、フロントパネル、および計器
- 高性能オーディオラインアウト
- 産業用センサーおよび計測
- 産業用：プロセス測定および制御
- 医療用パルス酸素濃度計
- パネルメータ
- フォトダイオードセンサインタフェース
- パワーメータ
- プログラマブルロジックコントローラ(PLC)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX9945 Reliability Data1/12/2023
-
トランスインピーダンスアンプの安定化4/5/2012
-
パルス酸素濃度計の設計におけるセンサー性能とSN比を向上11/22/2010
-
センサー信号パスの概要9/10/2010
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX9945ATT+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX9945ATT+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX9945AUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX9945AUA+T | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| ウェハ・ファブリケーション・データ | MAX9945 Reliability Data |
