MAX9921

製造中

診断付き、デュアル、2線式ホール効果センサインタフェース

業界初、車載アプリケーションのスペースおよびコストを節約する、2線式、ホール効果センサインタフェースソリューション

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • BAT供給およびホール入力における耐電圧：60V
  • 動作電圧範囲：6V～18V
  • 2つの2線式ホールセンサに電源電流およびインタフェースを提供
  • ホール入力とBAT電圧の診断エラー出力
  • 過渡電圧からホールセンサをアイソレートすることで過電圧からホールセンサを保護
  • グランド短絡からホール入力を保護
  • 4mA/µsでホールセンサに電流を立上げ
  • 出力イネーブル入力によって、複数のMAX9921からの出力を多重化
  • ホール出力のフィルタ機能
  • ホールセンサのパワーアップ後または再起動後のホールセンサのブランキング
  • OEとDIAG入力で制御される低電力シャットダウン
  • ホールセンサとMAX9921間の±2Vのグランドシフトで動作

MAX9921は、低電圧マイクロプロセッサ(µP)に対する2つの2線式ホール効果センサインタフェースのシングルチップソリューションです。このデバイスは、2つのホール効果センサに流れ込む電流を供給および監視し、検出される電流のレベルをフィルタし、対応するロジックレベルを出力します。

MAX9921は、入力診断とフォルト保護を備えています。これらの機能によって、デバイスは、入力の開放、入力のバッテリ短絡、および入力のグランド短絡などのフォルト状況を判断することができます。MAX9921がIN1またはIN2でこれらの状況のいずれかを検出した場合、デバイスは、対応する入力への電流を停止します。

MAX9921は、BAT供給における最大60Vの過渡電圧からホールセンサを保護します。通常の動作電源電圧の範囲は6V～18Vです。バッテリ電圧が範囲外の場合、MAX9921はホールセンサへの電流を停止します。

MAX9921は、ホールセンサのパワーアップ後または再起動後、80µsのブランキング時間を設けています。オープンドレインのロジック出力は、最大5.5Vのロジックレベルと互換性があります。

MAX9921は、小型10ピンµMAX®パッケージで提供され、-40℃～+125℃の自動車用温度範囲で仕様が規定されています。

アプリケーション

  • ドアモジュール
  • 電動サンルーフ
  • 駆動リフトゲートコントローラ
  • 駆動ランニングボード
  • シートムーバ
  • シートベルト留め金
  • ウィンドウリフタ
MAX9921
診断付き、デュアル、2線式ホール効果センサインタフェース

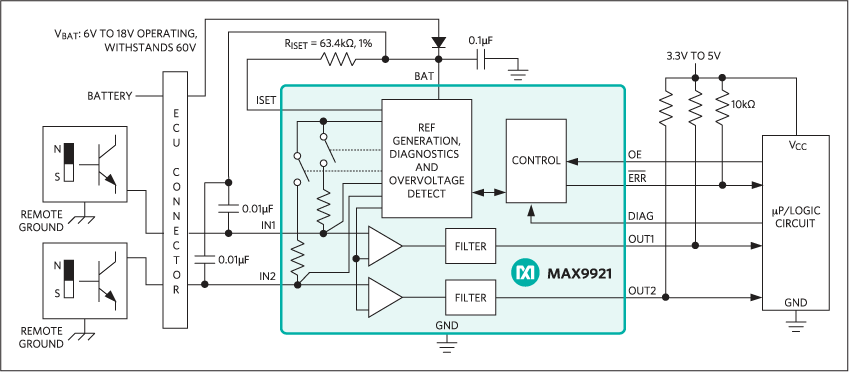

MAX9921：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX9921EVKIT

MAX9921の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 動作電圧範囲：6V～18V、耐圧：60V
  • ボード上に2つの2線式ホール効果センサ
  • 3つの出力ステータスを示すLEDインジケータ
  • 実績のあるPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX9921の評価キット(EVキット)は、診断機能付き、デュアル、2線式ホール効果センサインタフェースMAX9921を実証するための完全実装および試験済みのPCBです。このEVキットには、MAX9921AUB+が実装されています。

アプリケーション

  • ドアモジュール
  • 電動サンルーフ
  • 駆動リフトゲートコントローラ
  • 駆動ランニングボード
  • シートムーバ
  • シートベルト留め金
  • ウィンドウリフタ
MAX9921EVKIT
MAX9921の評価キット
