製品概要
機能と利点
- 自己消費電流：11µA
- 単一電源動作：2.5V～5.5V
- コモンモード入力電圧範囲は電源レールの250mV外側まで拡張
- 伝搬遅延：300ns
- プッシュプル出力段により8mAの電流をシンク/ソース(MAX985/MAX989/MAX993)
- VCCを超えるオープンドレイン出力電圧(MAX986/MAX990/MAX994)
- 独自の出力段により出力スイッチング電流および消費電力全体を低減
- 消費電流：80µA (1MHzスイッチング周波数時)
- オーバドライブ入力に対して位相反転なし
- 省スペースパッケージ
- UCSP (MAX985)
- SOT23 (MAX985/MAX986/MAX989/MAX990)
- µMAX® (MAX989/MAX990)
製品概要
MAX985/MAX986/MAX989/MAX990/MAX993/MAX994は、低電圧動作とレール・ツー・レール入出力を特長とする、シングル/デュアル/クワッド超低電力コンパレータです。2.5V～5.5Vの動作電圧範囲を備え、これらのデバイスは3Vおよび5Vシステムともに最適です。また、これらコンパレータは、±1.25V～±2.75Vのデュアル電源でも動作します。これらのデバイスの消費電流はわずか11µAで、300nsの伝搬遅延を実現しています。
入力バイアス電流は1.0pA (typ)で、入力オフセット電圧は0.5mV (typ)です。ヒステリシスを内蔵しているため、低速入力信号の場合でもクリーンな出力スイッチングを実現します。
出力段のユニークな設計によって、スイッチング時の消費電流サージが抑制され、他の多くのコンパレータに見られる電源グリッチがほぼ排除されます。MAX985/MAX989/MAX993は、電流をシンクとソースするプッシュプル出力段を備えています。大出力ドライバを内蔵しているため、最大8mAの負荷でレール・ツー・レールの出力スイングが可能になります。MAX986/MAX990/MAX994は、VCCを超え、VEEから6V (max)までプルできる、オープンドレイン出力段を備えています。このオープンドレインバージョンは、レベルトランスレータやバイポーラからシングルエンドへのコンバータに最適です。
シングルのMAX985はチップスケールパッケージ(UCSP™)で提供され、必要なプリント基板面積が大幅に削減されます。シングルのMAX985/MAX986は5ピンSC70パッケージで、デュアルMAX989/MAX990は8ピンSOT23パッケージで提供されます。
アプリケーション
- デジタルラインレシーバ
- グランド/電源検出
- IRレシーバ
- レベルトランスレータ
- モバイル通信
- ポータブルバッテリ駆動システム

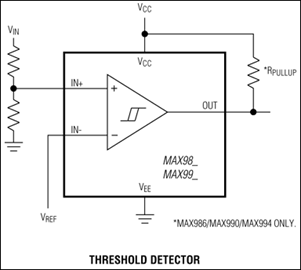

- スレッショルド検出器
- ウィンドウコンパレータ
- ゼロクロス検出器
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX989 Reliability Data1/12/2023PDF237K
-
Speed Control for Isolated -48V Fans12/10/2002
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX989EKA+ | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX989EKA+T | 材料宣誓書（MD） | 信頼性データ | 8-SOT_23-N/A | |
| MAX989ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX989ESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX989EUA+ | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| MAX989EUA+T | 材料宣誓書（MD） | 信頼性データ | Micro-MAX, Thin Shrink Small-Outline | |
| ウェハ・ファブリケーション・データ | MAX989 Reliability Data |
