製品概要
機能と利点
- 昇圧型D級出力
- 自動レベル制御内蔵
- 出力電力
- 2.2Wを8Ωに供給、10% THD+N
- 1.7Wを8Ωに供給、1% THD+N
- 4.1Wを4Ωに供給、10% THD+N
- 3.4Wを4Ωに供給、1% THD+N
- 広い電源電圧範囲：2.5V～5.5V
- 低電圧ロックアウト保護
- 高い総合効率：87%
- 高ステップアップスイッチング周波数：2MHz
- アクティブ放射制限によって低EMIを実現
製品概要

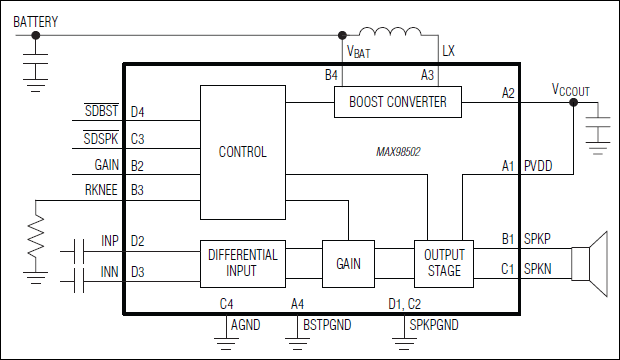

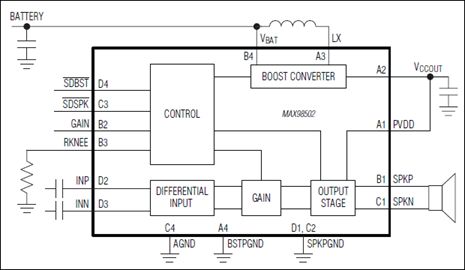

MAX98502は、広範なバッテリ電源電圧で定出力電力を供給するためのブーストコンバータを内蔵する高効率D級オーディオアンプです。
このブーストコンバータは、2MHzで動作し、小型の外付けインダクタ(2.2µH)およびコンデンサのみ必要とします。
自動レベル制御は、バッテリトラッキング機能を備え、電源電圧が降下すると出力振幅を小さくし、バッテリ電圧が瞬時に低下するのを防ぎます。
このアンプは、差動入力および内部完全差動設計を備えています。また、MAX98502は、ロジック入力で選択可能な3つの利得設定(6dB、15.5dB、および20dB)も備えています。
MAX98502は、小型16ピンのウェハレベルパッケージ(WLP) (2.1mm x 2.1mm、0.5mmピッチ)で提供されます。このデバイスは、-40℃～+85℃の拡張温度範囲での動作が保証されています。
アプリケーション
- アクティブスピーカアクセサリ
- 携帯電話
- GPSデバイス
- モバイルインターネットデバイス
- スマートフォン
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
おすすめ製品
MAX98502 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX98502EWE+ | 材料宣誓書（MD） | 信頼性データ | Wafer-Level Package 4x4 Bump, Full Array | |
| MAX98502EWE+T | 材料宣誓書（MD） | 信頼性データ | Wafer-Level Package 4x4 Bump, Full Array | |
| ウェハ・ファブリケーション・データ | MAX98502 Reliability Data |
