MAX98395

製造中

11.7W Digital Input Class DG Amplifier with I/V Sense and Ultra-Low Quiescent Power

フィルタレス、広電源アンプ、超低ノイズ

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$1.13
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Wide Input Supply Range (3.0V to 14V)
  • Class-DG Operation Enables Industry Leading Quiescent Power
    • 16mW at VPVDD = 3.8V
    • 15mW at VPVDD = 12V
  • Ultra-Low Noise Floor
    • 11µVRMS Output Noise
    • 116dB Dynamic Range
  • Low Distortion
    • -83dB THD+N at 2W into 8Ω, f = 1kHz and 3kHz
    • -77dB THD+N at 2W into 8Ω, f = 6kHz
  • Output Power at 1% THD+N:
    • 7.7W into 8Ω, VPVDD = 12V
    • 11.7W into 4Ω, VPVDD = 12V
  • Speaker Amplifier Efficiency:
    • 88% at 5W into 8Ω, VPVDD = 12V
  • Class-D EMI Reduction Enables Filterless Operation
    • Spread-Spectrum Modulation
    • Switching Edge Rate Control
  • Integrated Speaker Current and Voltage Sense Requires no External Components
  • I2S/16-Channel TDM and I2C Digital Interfaces
  • Playback and IV Paths Support Sample Rates up to 96kHz
  • Dynamic Headroom Tracking (DHT) Maintains a Consistent Listening Experience
  • Extensive Click-and-Pop Suppression
  • 28-Bump WLP (1.62mm x 2.88mm x 0.5mm, 0.4mm Pitch)
MAX98395
11.7W Digital Input Class DG Amplifier with I/V Sense and Ultra-Low Quiescent Power

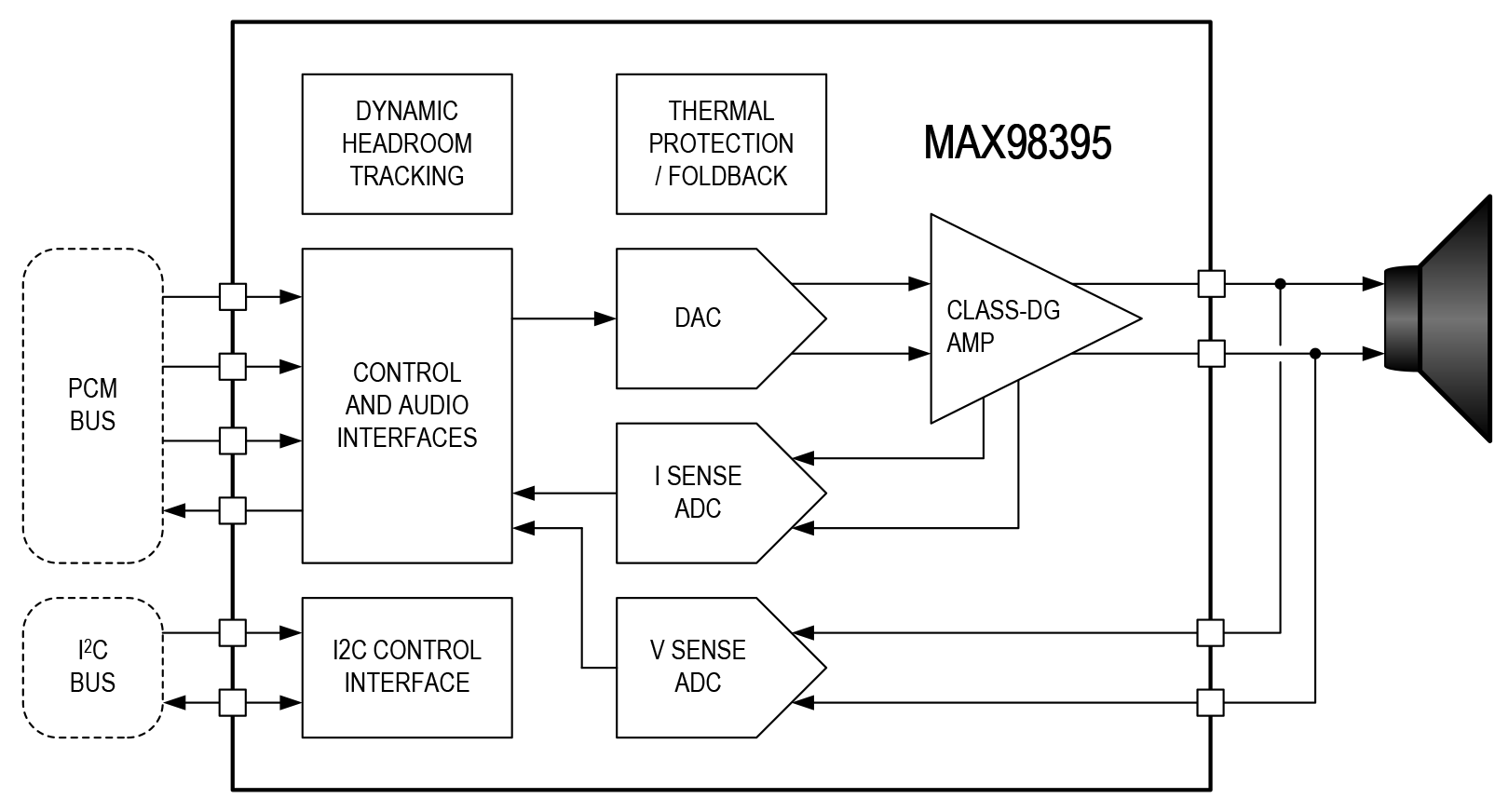

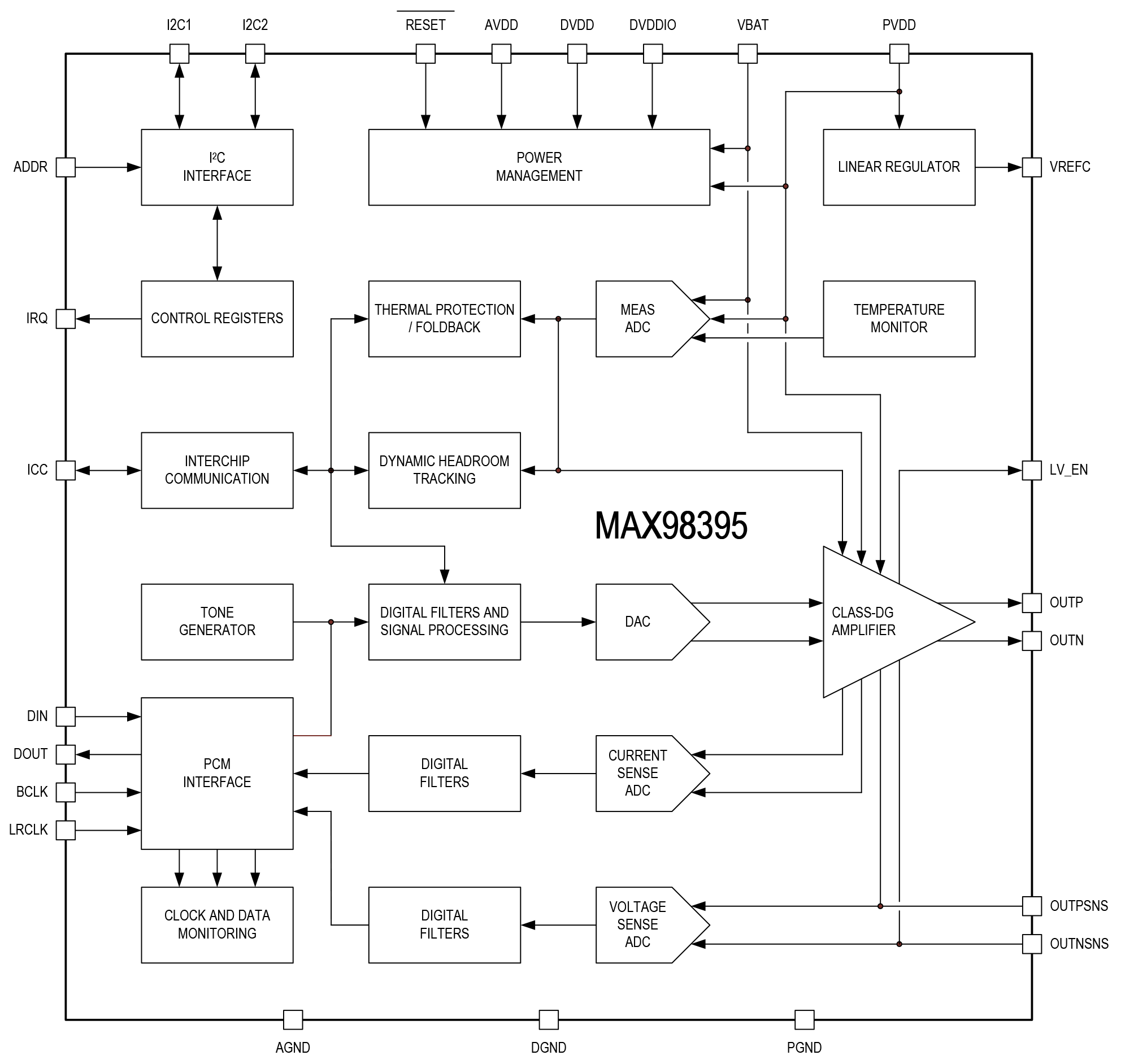

MAX98395 Block Diagram MAX98395 Simplified Block Diagram MAX98395 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ソフトウェア開発 1

評価用キット

MAX98395EVSYS

MAX98395の評価キット

今すぐ購入 詳細を表示

機能と利点

  • Complete Hardware System with Easy Setup; No Tools or Special Equipment Required
  • Easy to use Graphical User Interface (GUI) Evaluation Software (Windows 7/10 Compatible)
    • Complete Access to all Hardware Registers

製品詳細

アプリケーション

  • モバイルスピーカー
  • ノートブックコンピュータ
  • スマートIoT
  • スマートスピーカー
  • サウンドバー
  • タブレット
