MAX9759

製造中

3.2W、高効率、低EMI、フィルタレスのD級オーディオアンプ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3.2Wを4Ω負荷に供給(THD+N = 10%)
  • フィルタレスアンプは7.6cmケーブルでFCC放射規格に適合
  • 効率：92%
  • 高PSRR：81dB (1kHz時)
  • 低THD+N：0.02%
  • 外部クロック同期により複数のマキシムD級アンプをカスケード接続
  • 単一電源動作：3.0V～5.5V
  • 端子選択可能な利得：6dB、12dB、18dB、24dB
  • クリック/ポップノイズ抑制内蔵
  • 低自己消費電流：8.4mA
  • 低電力シャットダウンモード：10µA
  • ミュート機能
  • 短絡および熱過負荷保護
  • 放熱効果に優れる16ピンTQFNパッケージ(4mm x 4mm x 0.8mm)で提供

モノラルD級オーディオパワーアンプのMAX9759はD級の効率でAB級のアンプオーディオ性能を備え、ヒートシンクが不要で、バッテリ寿命が延長されます。MAX9759は最大3.2Wの連続電力を4Ω負荷に供給しながら、90%以上の効率を提供します。マキシムの次世代の低EMI変調方式によって、アンプは外付けLCフィルタなしで動作可能で、FCC EMI放射レベルにも適合します。

MAX9759は、固定周波数変調(FFM)モードとスペクトラム拡散変調(SSM)モードの2つの変調方式を備えています。SSMモードでは広帯域のスペクトル成分が均一化され、変調周波数によってEMI放射が低減します。さらに、SYNC入力を通じてMAX9759発振器を外部クロックに同期させることができるため、スイッチング周波数を1000kHz～1600kHzの範囲にすることができます。MAX9759のSYNC入力およびSYNC_OUT出力によって、複数のマキシムD級アンプをカスケードおよび周波数ロック可能で、クロック混変調に起因する干渉が最小限に抑制されます。MAX9759は完全差動入力アンプ、フルブリッジ出力、および包括的なクリック/ポップノイズ抑制を採用し、選択可能な4つの利得設定(6dB、12dB、18dB、24dB)を備えています。

MAX9759は、81dBの高PSRR、0.02%の低THD+N、および90dB以上のSNRが特長です。短絡および熱過負荷保護によって、障害状態時のデバイスの損傷を防止します。MAX9759は5Vの単一電源で動作し、8.4mAの消費電流で、16ピンTQFNパッケージ(4mm x 4mm x 0.8mm)で提供されます。MAX9759は、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • 携帯電話/PDA
  • フラットパネルPCモニタ
  • LCDプロジェクタ
  • LCD TV
  • ノートブックPC
  • ポータブルDVDプレーヤー
MAX9759
3.2W、高効率、低EMI、フィルタレスのD級オーディオアンプ

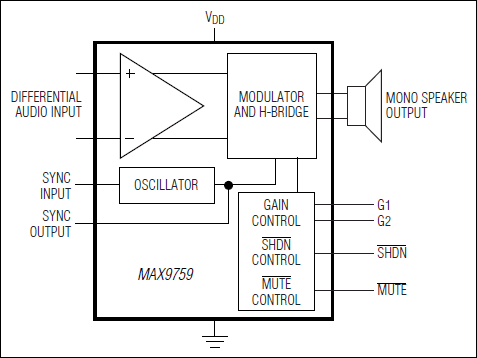

MAX9759：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

評価用キット

MAX9759EVKIT

MAX9759の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 3.2Wの連続電力を4Ω負荷に供給
  • フィルタレスアンプは7.6cmケーブルでFCC放射規格に適合
  • 効率：92%
  • 高PSRR：81dB (1kHz時)
  • 低THD+N：0.02%
  • 外部クロック同期によって複数のマキシムD級アンプをカスケード接続
  • ロジック選択可能な利得：6dB、12dB、18dB、24dB
  • 単一電源動作：3.0V～5.5V
  • クリック/ポップノイズ抑制内蔵
  • 低電力シャットダウンモード：0.1µA
  • ミュート機能
  • 短絡および熱過負荷保護
  • 完全実装および試験済み表面実装基板

製品詳細

MAX9759の評価キット(EVキット)は完全実装および試験済み表面実装回路ボードで、MAX9759を使って、ポータブルオーディオアプリケーションでモノラルブリッジ接続負荷(BTL)スピーカを駆動します。このEVキットは3.0V～5.5VのDC電源で動作するように設計されており、3.2Wの連続電力を4Ω負荷に供給することができます。

MAX9759のEVキットは差動またはシングルエンド入力信号を受け付け、各種スイッチング周波数の動作モードの中から選択可能で、複数のマキシムD級アンプの外部クロック同期を可能にします。

アプリケーション

  • 携帯電話/PDA
  • フラットパネルPCモニタ
  • LCDプロジェクタ
  • LCD TV
  • ノートブックPC
  • ポータブルDVDプレーヤー
MAX9759EVKIT
MAX9759の評価キット
