MAX9757

自動レベル制御付き、2.3WステレオスピーカアンプおよびDirectDriveヘッドフォンアンプ

すべて表示 showmore-icon

自動レベル制御付きオーディオアンプが、スピーカを保護し、音質を向上

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 自動レベル制御によってスピーカを保護
  • アナログ音量制御
  • 120mWのDirectDriveヘッドフォンアンプ(16Ω)
  • 150mAに調整可能なLDO
  • AB級2.3WステレオBTLスピーカアンプ(3Ω)
  • 高PSRR:95dB
  • 低電力シャットダウンモード
  • 業界最先端のクリック/ポップノイズ抑制
  • 短絡/熱保護
  • ビープ入力
製品概要
show more Icon

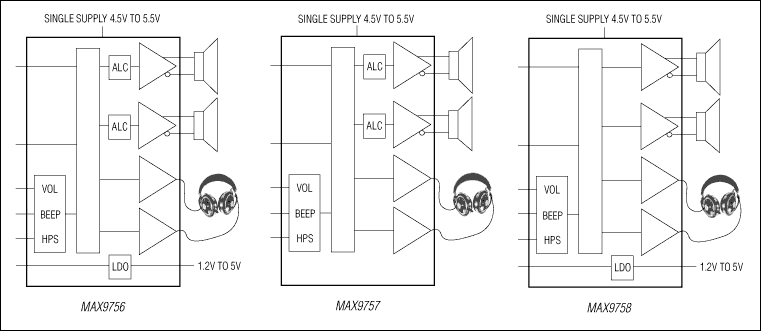

MAX9756/MAX9757/MAX9758は、デュアル、2.3W、BTLステレオオーディオパワーアンプとDirectDrive®ヘッドフォンアンプを単一デバイスに統合しています。これらのデバイスは、単一電源電圧動作、シャットダウンモード、ロジックで選択可能な利得、ヘッドフォン検出入力、31ステップのアナログ音量制御、および業界最先端のクリック/ポップノイズ抑制を備えています。このヘッドフォンアンプは、単一電源からグランド基準出力を生成するマキシムのDirectDriveアーキテクチャを採用し、大容量出力コンデンサが不要になります。

MAX9756/MAX9757は、過電力出力時にスピーカへの出力電力を自動制御する自動レベル制御(ALC)を備えています。

MAX9756/MAX9758の150mA内蔵リニアレギュレータは、DACまたはCODECベースの設計用の完全ソリューションを提供します。

MAX9756/MAX9757/MAX9758は、省スペースの放熱効果に優れる32ピン(5mm x 5mm x 0.8mm)および36ピンTQFN (6mm x 6mm x 0.8mm)パッケージで提供されます。全デバイスは、拡張温度範囲(-40℃~+85℃)での動作が保証されています。

アプリケーション

  • フラットパネルTV
  • LCDプロジェクタ
  • ノートブックPC
  • PCディスプレイ
  • ポータブルオーディオ
  • ポータブルDVDプレーヤー
  • タブレットPC
