MAX9725

シャットダウン付き、1V、低電力、DirectDrive、ステレオヘッドフォンアンプ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$0.75
機能
  • 低自己消費電流:
    • 2.1mA (MAX9725A~MAX9725D)
    • 2.3mA (MAX9725E)
  • 単一セル、単一電源動作:0.9V~1.8V
  • 固定利得によって外付けのフィードバックネットワークは不要
    • MAX9725A:-2V/V
    • MAX9725B:-1.5V/V
    • MAX9725C:-1V/V
    • MAX9725D:-4V/V
  • 外部入力およびフィードバック抵抗による可変利得
    • MAX9725E:-1V/Vの最小安定利得
  • グランド基準出力によってDCバイアス不要
  • 出力コンデンサによる低周波応答の劣化がない
  • チャネル当り20mWを32Ω負荷に供給
  • 低THD+N:0.006%
  • 高PSRR:80dB (1kHz)
  • クリック/ポップノイズ抑制内蔵
  • 低電力シャットダウン制御
  • 短絡保護
  • ±8kV ESD保護付きのアンプ出力

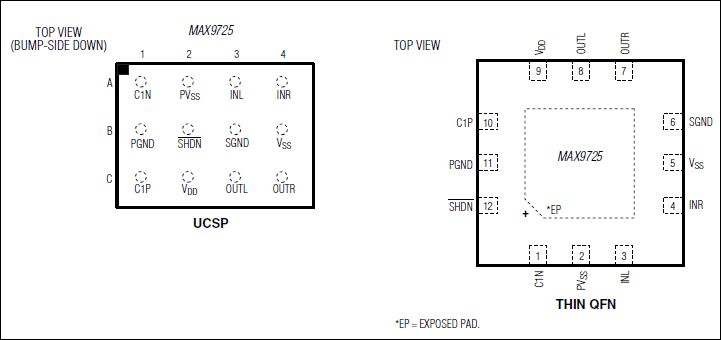

  • 省スペースパッケージで提供
    • 12ピンUCSP (1.54mm x 2.02mm x 0.6mm)
    • 12ピンTQFN (4mm x 4mm x 0.8mm)
製品概要
show more Icon

固定利得ステレオヘッドフォンアンプのMAX9725A~MAX9725Dは、基板面積が限られた携帯機器に最適です。MAX9725Eは外部入力およびフィードバック抵抗によって利得を調整するフレキシビリティを提供します。MAX9725A~MAX9725Eでは、独自のDirectDrive®アーキテクチャを採用し、単一電源からグランド基準出力を生成するため、大型の出力コンデンサが不要となり、コスト、基板面積、および部品の高さが節約されます。-2V/V (MAX9725A)、-1.5V/V (MAX9725B)、-1V/V (MAX9725C)、および-4V/V (MAX9725D)の固定利得によって、外付け部品の数はさらに削減されます。DirectDriveヘッドフォンアンプMAX9725Eの可変利得は、外部抵抗を使用して、-1V/Vまでの利得が可能です。

MAX9725はチャネル当たり最大20mWを32Ω負荷に供給し、0.006%のTHD+Nを実現します。1kHzで80dBの電源電圧変動除去比(PSRR)を持つため、MAX9725はノイズの大きなディジタル電源でもリニアレギュレータを追加せずに動作することができます。MAX9725は、ヘッドフォン出力で±8kVのESD保護を備えています。包括的なクリック/ポップ回路が起動とシャットダウンの際の可聴クリック/ポップノイズを抑制します。低電力シャットダウンモードでは、消費電流が0.6µA (typ)に削減されます。

MAX9725は0.9V~1.8Vの単一電源で動作し、単一のAAまたはAAAバッテリからデバイスに直接給電することができます。MAX9725は消費電流がわずか2.1mAで、短絡保護を備えており、-40℃~+85℃の拡張温度範囲での動作が保証されています。MAX9725は小型(1.54mm x 2.02mm x 0.6mm)の12ピンチップスケールパッケージ(UCSP™)、および12ピンTQFNパッケージ(4mm x 4mm x 0.8mm)で提供されます。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • PDA
  • ポータブルオーディオ機器
  • スマートフォン

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$0.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9725AETC+
  • HTML
  • HTML
MAX9725AETC+T
  • HTML
  • HTML
MAX9725BEBC+G45
  • HTML
  • HTML
MAX9725BEBC+TG45
  • HTML
  • HTML
MAX9725CEBC+TG45
  • HTML
  • HTML
MAX9725CETC+
  • HTML
  • HTML
MAX9725CETC+T
  • HTML
  • HTML
MAX9725DETC+
  • HTML
  • HTML
MAX9725DETC+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9725EEVKIT

MAX9725A、MAX9725B、MAX9725C、MAX9725D、およびMAX9725Eの評価キット

zoom

MAX9725EEVKIT

MAX9725A、MAX9725B、MAX9725C、MAX9725D、およびMAX9725Eの評価キット

MAX9725A、MAX9725B、MAX9725C、MAX9725D、およびMAX9725Eの評価キット

機能と利点

  • DCブロッキングコンデンサ不要
  • 動作電圧:0.9V~1.8V
  • -1.82V/V可変利得
  • チャネル当り20mWを32Ω負荷に供給
  • 低THD+N:0.006%
  • 完全実装および試験済み

製品の詳細

MAX9725Eの評価キット(EVキット)は、ポータブルアプリケーションのステレオヘッドフォンアンプ駆動用のMAX9725E ICを使用する完全実装および試験済みプリント基板(PCB)です。MAX9725Eは、可変利得およびDirectDrive®出力の、低電力ステレオヘッドフォンアンプです。マキシムのDirectDrive技術は、アンプ出力の大型DCブロッキングコンデンサを不要にします。

このEVキットは、-1.82V/Vの利得に設定され、0.9V~1.8VのDC電源で動作するように設計されています。このEVキットは、チャネル当り最大20mWを32Ω負荷に供給可能で、0.006% THD+Nを達成します。

また、MAX9725EのEVキットを使って、固定利得アンプの MAX9725A、MAX9725B、MAX9725C、またはMAX9725Dも評価することができます。MAX9725A、MAX9725B、MAX9725C、またはMAX9725Dの無料サンプルについては、マキシムまでお問い合わせください。ICの型番情報については、フルデータシートの「部品選択表」をご覧ください。MAX9725_のICの温度範囲は-40℃~+85℃です。

アプリケーション

  • 携帯電話
  • MP3プレーヤー
  • PDA
  • ポータブルオーディオ機器
  • スマートフォン
