製品概要

機能と利点

  • 62mWのDirectDriveヘッドフォンアンプによって大容量出力コンデンサ不要
  • 単一電源動作：1.8V～3.6V
  • 32レベルの音量制御内蔵
  • 高PSRR：90dB (1kHzにおいて)
  • 低THD+N：0.006%
  • 業界最先端のクリック/ポップノイズ抑制
  • HBM ESD保護ヘッドフォン出力：±8kV
  • 短絡および熱過負荷保護
  • 低電力シャットダウンモード：5µA
  • 低音ブーストをソフトウェアで実現(BassMax)
  • I²C/SMBus対応インタフェース
  • 省スペース、放熱効果に優れるパッケージで提供：
    • 16ピンUCSP (2mm x 2mm x 0.62mm)
    • 16ピンTQFN (4mm x 4mm x 0.8mm)

製品概要

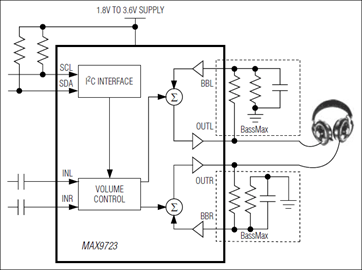

BassMaxおよび音量制御付きステレオDirectDriveヘッドフォンアンプのMAX9723は、スペースと性能を重視するポータブルオーディオアプリケーションに最適です。MAX9723は1.8V～3.6Vの単一電源で動作し、外付け部品点数、システムコスト、および基板面積を削減する機能を備え、オーディオ再生を向上します。

ヘッドフォンアンプは、単一電源からグランド基準出力を生成するマキシムのDirectDriveアーキテクチャを採用し、大容量出力コンデンサが不要になります。ヘッドフォンアンプは62mWを16Ω負荷に供給し、0.006%の低THD+Nと90dBの高PSRRを備えています。MAX9723は、マキシムの業界最先端のクリック/ポップノイズ抑制を搭載しています。

BassMax機能によってアンプの低音域応答が向上し、安価なヘッドフォン使用時のオーディオ再生が向上します。内蔵の音量制御は32の各音量レベルを備え、外付けポテンショメータが不要になります。BassMaxおよび音量制御は、I²C/SMBus™対応インタフェースを通じて有効になります。シャットダウンは、ハードウェアまたはソフトウェアインタフェースを通じて制御されます。

MAX9723は1.8Vでわずか3.7mAの消費電流で、短絡および熱過負荷保護を行い、拡張温度範囲(-40℃～+85℃)での動作が完全保証されています。MAX9723は、小型(2mm x 2mm x 0.62mm) 16ピンのチップスケールパッケージ(UCSP™)、または16ピンTQFN (4mm x 4mm x 0.8mm)パッケージで提供されます。

アプリケーション

  • ミニディスクプレーヤー
  • MP3プレーヤー
  • MP3搭載携帯電話
  • PDAオーディオ
  • ポータブルCDプレーヤー
